Aksijalni zidni ventilator

EZQ 20/4 E Ex t

Broj artikla: 0083.0217
Proizvođač: MAICO
Aksijalni zidni ventilator s pravokutnom zidnom pločom, DN 200, jednofazna struja, zaštita od eksplozije,... više informacija

Podatkovni list proizvoda
EZQ 20/4 E Ex t IM0008701.PNG Aksijalni zidni ventilator s pravokutnom zidnom pločom, DN 200, jednofazna struja, zaštita od eksplozije, medij: prašina
EZQ 20/4 E Ex t IM0019950.PNG Aksijalni zidni ventilator s pravokutnom zidnom pločom, DN 200, jednofazna struja, zaštita od eksplozije, medij: prašina
EZQ 20/4 E Ex t IM0017898.PNG Aksijalni zidni ventilator s pravokutnom zidnom pločom, DN 200, jednofazna struja, zaštita od eksplozije, medij: prašina
Natrag
  • Na blok za zabilješke
EZQ 20/4 E Ex t
EZS 20/4 E Ex t

Krivulja

EZQ 20/4 E Ex t - Krivulja

Crtež s veličinama

EZQ 20/4 E Ex t - Crtež s veličinama [mm]

  1. Čelična zidna ploča = model EZQ/DZQ
  2. Čelični zidni prsten = model EZS/DZS

Tehnički podaci

EZQ 20/4 E Ex t - Tehnički podaci

Artikl EZQ 20/4 E Ex t
Model Pravokutna zidna ploča
Volumen zraka 440 m³/h
Brzina 1.340 1/min
S mogućnošću upravljanja brzinom −
Mogućnost obrnutog načina rada −
Vrsta napona Jednofazna struja
Nazivni napon 230 V
Frekvencija struje 50 Hz
Nominalna snaga 45 W
cosφ 0,61
INomin. 0,33 A
Imaks. kod UNomin. 0,34 A
Vrsta zaštite IP 64
Toplinska klasa B
Vrsta ugradnje Nadžbukno
Materijal Čelični lim, pocinčani
Boja pocinčano
Težina 3,93 kg
Težina s pakovanjem 5,04 kg
Nominalna dužina 200 mm
Širina 345 mm
Visina 345 mm
Dubina 170,5 mm
Širina s pakovanjem 420 mm
Visina s pakovanjem 420 mm
Dubina s pakovanjem 300 mm
Oznaka EX u skladu s Direktivom ATEX Ex II 2 D
Oznaka EX u skladu s normom Ex tb IIIB T200°C Db IP64 / Ex h IIIB T200°C Db
Temperatura okoline Ta -20 °C ≤ Ta ≤ +40 °C
IA/IN 1,5
Vrijeme tE 300 sek
Način rada S1
Potvrda o provjeri prototipa EZ-a TÜV-A 18ATEX0053 X, IECEx EPS 19.0021X
Klasa temperature T200°C
Toplinska klasa izolacijskih materijala Th. Cl. 130 (B)
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799832171
Broj artikla 0083.0217



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA7, visoko (dB(A))

–

–

–

–

–

–

–

–

57

LWA7 = razina jačine zvuka kućišta i slobodnog usisa u dB

Pribor

EZQ 20/4 E Ex t - Pribor

Poseban pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija

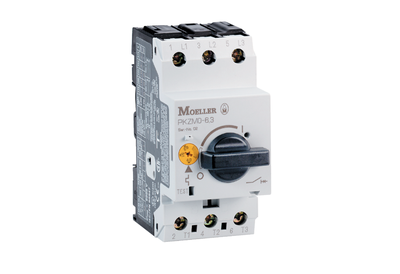

Zaštitna sklopka motora MVEx 0,4 0157.0547 na zahtijev
  • Na blok za zabilješke
Sklopka razlike tlaka DDEx 500 0157.0302 na zahtijev
  • Na blok za zabilješke
Osjetnik za vibracije SWEx 0157.0303 na zahtijev
  • Na blok za zabilješke

Opći pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Žaluzina AS 20 Ex Novost 0151.0402 na zahtijev
  • Na blok za zabilješke
Spojni okvir ZVR 20 0093.0191 na zahtijev
  • Na blok za zabilješke
Vanjska rešetka MLZ 20 0151.0101 na zahtijev
  • Na blok za zabilješke
Produžna spojnica VH 20 0055.0030 na zahtijev
  • Na blok za zabilješke

Opis proizvoda

Opisproizvoda

EZQ 20/4 E Ex t

Kratka informacija

Aksijalni zidni ventilator s pravokutnom zidnom pločom, DN 200, jednofazna struja, zaštita od eksplozije, medij: prašina

Opis proizvoda

Verzija proizvoda

  • Motor na jednofaznu struju
  • Ex II 2D Ex tb IIIB T200°C Db IP64 / Ex II 2D Ex h IIIB T200°C Db.
  • Za temperature primjene -20 °C ≤ Ta ≤ +40 °C.

Posebna svojstva

  • Aksijalni zidni ventilator, protueksplozivna zaštita, medij prašina.
  • Protueksplozivna zaštita i odobrenja u skladu s normom ATEX i IECEx.
  • Kvalificiran za sve prašine Ex grupe IIIA i IIIB.
  • Ventilatori serije MAICO Ex ispunjavaju sigurnosne zahtjeve europske Direktive RL 2014/34/EU o uređajima i sustavima zaštite u područjima u kojima postoji opasnost od eksplozije.
  • Za zone 21 i 22.
  • Vrste zaštite od zapaljenja: „t“ - zaštita kućištem i „c“ - konstrukcijska sigurnost.
  • Vrsta zaštite IP 64.
  • Zaštitna rešetka na strani usisa, zaštita od slučajnog dodira u skladu s DIN EN ISO 13857.
  • Moguća ugradnja u svakom položaju.

Linija tipa

  • EZQ / DZQ .. Ex t s kvadratnom zidnom pločom.
  • EZS / DZS .. Ex t sa čeličnim zidnim prstenom.

Propeler

  • Aksijalni propeler od provodljive plastike.
  • Kvaliteta uravnoteženja kombinacije motor-propeler G 6,3 prema kategoriji BV-3 u skladu s ISO 14694.

Smjer strujanja zraka

  • Smjer strujanja zraka je označen.
  • Standardni način rada s odsisnim zrakom, smjer strujanja zraka preko motora s usisom.

Motor na jednofaznu struju

  • Motor podijeljenih polova s kugličnim ležajem, koji ne zahtijeva održavanje, ugrađen je na ventilatoru spreman za priključak.
  • Način rada S1 (neprekidni rad).
  • Ne može se obrnuti.
  • Nije dopuštena regulacije broja okretaja.
  • Osiguravanje zaštite od preopterećenja s MAICO zaštitnom sklopkom motora MVEx 0,4.

Električni priključak

  • EZ .. Ex ..: Priključni vod dužine oko 0,5 m.
  • DZ .. Ex ..: Priključni vod dužine oko 1,7 m.
  • Odvojena priključna kutija, protueksplozivna zaštita, s kabelskim vijčanim spojevima.

Potrebna sigurnosna tehnologija EZQ/EZS 20 E Ex ..

  • Za zaštitu uređaja EZQ/EZS-Ex potrebna je zaštitna sklopka motora.
  • Maico u tu svrhu nudi zaštitnu sklopku motora MVEx 0,4 za nadzor struje motora.

Posebni modeli

  • Na upit i uz dodatnu naknadu možemo isporučiti posebne napone kao posebne modele.
  • Informacije o radu pri povremenim temperaturama nižima od -20 °C možete dobiti na upit.
  • Izvedivost se mora provjeriti ovisno o slučaju.

Sadržaj

Priključne sheme

EZQ 20/4 E Ex t - Priključne sheme



Raniji model - Noviji model
