Axiál fali ventilátor
EZQ 20/4 E Ex t
Gyártó: MAICO
Axiális fali ventilátor négyzetes fali lappal, DN200, háromfázisú váltóáram, robbanásbiztos, közeg: Por
Termék adatlap
Jelleggörbe
Méretarányos rajz
EZQ 20/4 E Ex t - Méretarányos rajz [mm]
- Acél fali lemez = EZQ/DZQ modell
- Acél fali gyűrű = EZS/DZS modell
Műszaki adatok
EZQ 20/4 E Ex t - Műszaki adatok
Tartozékok
EZQ 20/4 E Ex t - Tartozékok
Készülékhez tartozó kiegészítők
| Terméktípus | Név | Cikkszám | Ár*(EUR) | akció |
|---|---|---|---|---|

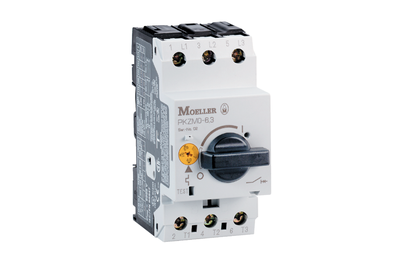

| Motorvédő kapcsoló | MVEx 0,4 | 0157.0547 | igény szerint | |
| Nyomáskülönbség kapcsoló | DDEx 500 | 0157.0302 | igény szerint | |
| Rezgésérzékelő | SWEx | 0157.0303 | igény szerint |
Általános tartozékok
| Terméktípus | Név | Cikkszám | Ár*(EUR) | akció |
|---|---|---|---|---|
| Záró zsalu | AS 20 Ex Újdonság | 0151.0402 | igény szerint | |
| Összekötőkeretek | ZVR 20 | 0093.0191 | igény szerint | |
| Külső rács | MLZ 20 | 0151.0101 | igény szerint | |
| Hüvelyhosszabbító | VH 20 | 0055.0030 | igény szerint |
Termékleírás
Termékmegnevezés
EZQ 20/4 E Ex t
rövid leírás
Axiális fali ventilátor négyzetes fali lappal, DN200, háromfázisú váltóáram, robbanásbiztos, közeg: PorTermékleírás
Termékkivitel
- Váltóáramú motor
- Ex II 2D Ex tb IIIB T200°C Db IP64 / Ex II 2D Ex h IIIB T200°C Db.
- -20 °C ≤ Ta ≤ +40 °C alkalmazási hőmérsékletekhez.
Különleges tulajdonságok
- Axiális fali ventilátor, robbanásbiztos, por közeg.
- Robbanásvédelem és engedélyek ATEX és IECEx szerint.
- Minden IIIA és IIIB robbanáscsoporthoz tartozó porra minősítve.
- A MAICO Ex ventilátorok eleget tesznek a robbanásveszélyes terekben működő berendezésekre és védelmi rendszerekre vonatkozó 2014/34/EK európai irányelv biztonsági követelményeinek.
- 21. és 22. zónákhoz.
- Gyújtásvédelmi típusok: „t” – ház általi védelem „c” – konstruktív biztonság.
- IP 64 védelmi fokozat.
- Védőrács a szívó oldalon, érintésvédelem a DIN EN ISO 13857 szerint.
- Bármilyen helyzetben beszerelhető.
Modellsorozat
- EZQ / DZQ .. Ex t négyszögletes fali lemezzel.
- EZS / DZS .. Ex t acél fali gyűrűvel.
Járókerék
- Axiális járókerék vezetőképes műanyagból.
- A motor-járókerék kombináció kiegyensúlyozási minősége G 6,3 az ISO 14694 szerinti BV-3 kategória alapján.
Áramlási irány
- Az áramlási irány jelölve van.
- Standard elszívó üzemmód, áramlási irány szívó motorral.
Váltóáramú motor
- Árnyékolt pólusú motor golyóscsapággyal, karbantartást nem igényel, csatlakoztatásra készen a ventilátorra van szerelve.
- S1 üzemmód (folyamatos működés).
- Irányváltási lehetőség nélkül.
- A fordulatszám szabályozás nem megengedett.
- A túlterhelés elleni védelmet az MVEx 0,4 MAICO motorvédő kapcsolóval biztosíthatja.
Elektromos csatlakozás
- EZ .. Ex ..: kb. 0,5 m hosszú csatlakozóvezeték.
- DZ .. Ex ..: kb. 1,7 m hosszú csatlakozóvezeték.
- Külön csatlakozódoboz, robbanásbiztos, csavaros kábelcsatlakozással.
Az EZQ/EZS 20 E Ex .. modelleknél szükséges biztonságtechnika
- Az EZQ/EZS-Ex készülékek biztosításához motorvédő kapcsoló szükséges.
- Ehhez a Maico az MVEx 0,4 motorvédő kapcsolót ajánlja a motort ellátó áram felügyeletére.
Speciális modellek
- Igény esetén felár ellenében speciális modellek rendelhetők speciális feszültséggel.
- Az időnként -20°C-nál alacsonyabb hőmérsékleteken történő működtetésről kérésre további információkat küldünk.
- A megvalósíthatóságot minden egyes esetben meg kell vizsgálni.
Kapcsolási rajzok
EZQ 20/4 E Ex t - Kapcsolási rajzok
Letöltések / videok
EZQ 20/4 E Ex t - Letöltések / videok
