Radijalni krovni ventilator

GRD 22

Obustavljeni proizvod
Broj artikla: 0087.0016
Proizvođač: MAICO
Radijalni krovni ventilator s motorom s oznakom EC s integriranim upravljačem za konstantni tlak ili... više informacija
Primjeri primjene: Središnji odsis zraka u obiteljskim kućama za više obitelji u kombinaciji s odsisnim elementima Centro.
Podatkovni list proizvoda
GRD 22 IM0009963.PNG Radijalni krovni ventilator s motorom s oznakom EC s integriranim upravljačem za konstantni tlak ili konstantni volumen zraka
Natrag
  • Na blok za zabilješke
GRD 22

Krivulja

GRD 22 - Krivulja

Crtež s veličinama

GRD 22 - Crtež s veličinama [mm]

  1. Unutrašnja širina
  2. Vanjski promjer cijevi.
  3. Broj rupa: 3

Tehnički podaci

GRD 22 - Tehnički podaci

Artikl GRD 22
Volumen zraka 1.970 m³/h
Volumen zrakaNomin. 950 m³/h / u opt. Stupanj djelovanja
Tlak pfs, nomin. 370 Pa / u opt. Stupanj djelovanja
Brzina nNomin. 1.810 1/min / u opt. Stupanj djelovanja
Brzina 1.883 1/min
Tip propelera radijalni
S mogućnošću upravljanja brzinom ✔
Mogućnost obrnutog načina rada −
Nazivni napon 230 V
Frekvencija struje 50 Hz
Nominalna snaga 280 W / u opt. Stupanj djelovanja
INomin. 1,7 A / u opt. Stupanj djelovanja
IMaks. 1,9 A
Vrsta zaštite IP 45
Toplinska klasa B
Glavni kabel 3 x 1,5 mm²
Mjesto ugradnje Krov
Položaj za ugradnju okomito
Materijal Čelični lim, pocinčani
Težina 27,31 kg
Težina s pakovanjem 30,08 kg
Žaluzina integrirano
Vrsta žaluzine samootvarajući/samozatvarajući
Nominalna dužina 224 mm
Širina 554 mm
Visina 554 mm
Dubina 437 mm
Širina s pakovanjem 585 mm
Visina s pakovanjem 585 mm
Dubina s pakovanjem 470 mm
Temperatura struje zraka kod nazivne struje -20 °C do 50 °C
Temperatura struje zraka kod IMaks. -20 °C do 50 °C
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799870166
Broj artikla 0087.0016
Artikl GRD 22
Ukupna učinkovitost η 46,7 %
Kategorija mjerenja C
Kategorija učinkovitosti statička
Stupanj učinkovitosti N 62,4
Potreban VSD VSD integriran
Godina proizvodnje Vidi nazivnu pločicu
Naziv proizvođača/službeni registracijski broj/mjesto podružnice proizvođača Maico Elektroapparate-Fabrik GmbH / Registarski sud Freiburg, HRB 601233
Br. art. 0087.0016
PBEP /volumen zrakaBEP /Pfs, BEP 0,32 kW / 1.370 m³/h / 350 Pa
nBEP 1.790 1/min
Specifični omjer ≈ 1
Informacije o rastavljanju i zbrinjavanju vidi upute za montažu
Informacije o ugradnji, radu i preventivnom održavanju vidi upute za montažu
Upotrijebljeni predmeti pri mjerenju učinkovitosti koji nisu opisani u kategoriji mjerenja Određivanje energetske učinkovitosti bez kućišta.
Razina jačine zvukaLWA5 75 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA5, visoko (dB(A))

40

57

70

65

67

66

65

52

74

LWA8, visoko (dB(A))

41

59

67

70

71

68

64

53

76

LWA5 = razina jačine zvuka slobodnog usisa u dB

LWA8 = razina jačine zvuka kućišta i slobodnog odsisa u dB

Opis proizvoda

Opisproizvoda

GRD 22

Kratka informacija

Radijalni krovni ventilator s motorom s oznakom EC s integriranim upravljačem za konstantni tlak ili konstantni volumen zraka

Opis proizvoda

Značajke

  • Možete namjestiti konstantu tlaka ili volumena zraka.
  • Dvije razine brzine za dnevni/noćni način rada.
  • Možete namjestiti dnevni/noćni način rada s dva referencijska volumena zraka ili dva referencijska tlaka.
  • S automatskom dojavom smetnje.
  • Može se primijeniti na središnji ventilacijski sustav u skladu s normom DIN 18017-3.
  • Moguća regulacija bez dodatnog mjerenja tlaka ili volumena zraka.
  • Lako uklonjivo kućište za radove čišćenja.
  • Pocinčana zaštitna rešetka na strani odsisa, zaštita od slučajnog dodira u skladu s normom DIN EN ISO 13857.
  • Stabilne transportne omče omogućuju transport dizalicom.
  • Propeler s unatrag savijenim krilima, dinamički poravnato na dvije razine, u skladu s razinom kvalitete 6.3, DIN ISO 1940.
  • Propeler od polipropilena ojačanog staklenim vlaknima.
  • Sa servisnom sklopkom.
  • Vrsta zaštite IP 45.

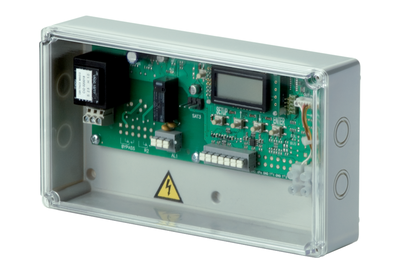

Regulacija

  • Regulacija uključena u isporuku.
  • Montaža po želji unutar zgrade.
  • Osjetnik tlaka ugrađen u kućište ventilatora spreman za uporabu.
  • Regulacija za rad u načinu rada s konstantnim tlakom/konstantnim volumenom zraka.
  • Za ispravan rad regulacije potreban je minimalni volumen zraka:
    • GRD 22 - 150 m3/h
    • GRD 25 - 200 m3/h
    • GRD 31 - 250 m3/h

Motor

  • Motor s oznakom EC.
  • Zaštita od pregrijavanja serijske proizvodnje.
  • Nisu potrebne mjere zaštite motora.

Električni spoj

  • Potrebna su dva odvojena mrežna priključka (230 V, 50 Hz) za ventilator i regulaciju.
  • Mrežni priključci svaki 3 x 1,5 mm2 tipa NYM-J / NYM-O.
  • 6-žilni obloženi upravljački vod između regulacije i ventilatora.
  • Upravljački vod maksimalne dužine 200 m, vanjski promjer maksimalno 6 mm, npr. LiYCY (6 x 0,25 mm2 ili 6 x 0,34 mm2).

Sadržaj

Priključne sheme

GRD 22 - Priključne sheme

B - Regulacija

W3 - Mrežni vod za regulaciju (na mjestu ugradnje)

K1 - Zatvoreno meko pokretanje

K1 - Otvoreno meko pokretanje

K3 - zatvoren, rad spuštanja aktivan (npr.: noćni rad)

K3 - Otvoreno rad spuštanja nije aktivan

* - pozor K1, K3 koristiti pozlaćene kontakte

A - GRD-uređaj

W1 - Mrežni vod za GRD-uređaj 1,5 mm² (na mjestu ugradnje)

W2 - Upravljački vod sa zaštitom 0,25 do 0,34 mm² (na mjestu ugradnje)

M - Motor ventilatora

S1 - Servisna sklopka



Raniji model - Noviji model

GRD 22 - Noviji model

Tip proizvoda Naziv Br. art. Akcija
Radijalni krovni ventilator MDR-PG 22 EC 0087.0032
  • Na blok za zabilješke

Blok za zabilješke
Upit
Usporedba proizvoda
Blok za zabilješke nudi mogućnost da na jednom mjestu skupljate sve proizvode koje želite. Blok za zabilješke može mijenjati kako to želite. Možete promijeniti količinu i poziciju proizvoda, ponovno promijeniti stranicu proizvoda, podatkovne preuzeti listove proizvoda, izbrisati pozicije i proizvode i označiti ih kao opciju. Blok za zabilješke možete spremiti na lokalno računalo i kasnije ponovno pozvati za dodatne izmjene. S završenim blokom za zabilješke možete preuzeti tekstove za javni natječaj svih spremljenih proizvoda, izraditi upit ili usporediti proizvode.
Sortiraj Tip proizvoda Naziv Br. art. PDF Asortiman Kataloška cijena * (EUR) Količina Opcija Ukupni bruto iznos (EUR)
Na bloku za zabilješke nema proizvoda
Spremi blok za zabilješke na lokalno računalo
Učitaj bloka za zabilješke s lokalnog računala
