Kennlinie

GRD 22 - Kennlinie

Maßzeichnung

GRD 22 - Maßzeichnung [mm]

Lichte Weite
Rohr-Außendurchmesser
Anzahl der Bohrungen: 3

Technische Daten

GRD 22 - Technische Daten

Technische Daten

Artikel	GRD 22
Fördervolumen	1.970 m³/h
Fördervolumen_Nenn	950 m³/h / im opt. Wirkungsgrad
Druck p_{fs, Nenn}	370 Pa / im opt. Wirkungsgrad
Drehzahl n_Nenn	1.810 1/min / im opt. Wirkungsgrad
Drehzahl	1.883 1/min
Laufradtyp	radial
Drehzahlsteuerbar	✔
Reversierbarkeit	−
Bemessungsspannung	230 V
Netzfrequenz	50 Hz
Nennleistung	280 W / im opt. Wirkungsgrad
I_Nenn	1,7 A / im opt. Wirkungsgrad
I_Max	1,9 A
Schutzart	IP 45
Wärmeklasse	B
Netzzuleitung	3 x 1,5 mm²
Einbauort	Dach
Einbaulage	senkrecht
Material	Stahlblech, verzinkt
Gewicht	27,31 kg
Gewicht mit Verpackung	30,08 kg
Klappe	integriert
Klappenart	selbstt. öffnend/schließend
Nennweite	224 mm
Breite	554 mm
Höhe	554 mm
Tiefe	437 mm
Breite mit Verpackung	585 mm
Höhe mit Verpackung	585 mm
Tiefe mit Verpackung	470 mm
Fördermitteltemperatur bei Nennstrom	-20 °C bis 50 °C
Fördermitteltemperatur bei I_Max	-20 °C bis 50 °C
Verpackungseinheit	1 Stück
Sortiment	C
GTIN (EAN)	4012799870166
Artikelnummer	0087.0016
Listenpreis, ohne Mehrwertsteuer Bezug über den Fachgroßhandel*	auf Anfrage

Technische Daten nach ErP im Best Efficiency Point (BEP)

Artikel	GRD 22
Gesamteffizienz η	46,7 %
Messkategorie	C
Effizienzkategorie	statisch
Effizienzgrad N	62,4
VSD erforderlich	VSD integriert
Herstellungsjahr	siehe Typenschild
Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers	Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233
Art.-Nr.	0087.0016
P_BEP/ Fördervolumen_BEP / P_{fs, BEP}	0,32 kW / 1.370 m³/h / 350 Pa
n_BEP	1.790 1/min
spezifisches Verhältnis	≈ 1
Informationen zur Zerlegung und Entsorgung	siehe Montageanleitung
Informationen zu Einbau, Betrieb und Instandhaltung	siehe Montageanleitung
Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind	Ermittlung der Energieeffizienz ohne Gehäuse.
Schallleistungspegel_{L_WA5}	75 dB(A)

Schallleistungspegel im Oktavspektrum

	63 Hz	125 Hz	250 Hz	500 Hz	1 kHz	2 kHz	4 kHz	8 kHz	Gesamt
L_WA5, hoch (dB(A))	40	57	70	65	67	66	65	52	74
L_WA8, hoch (dB(A))	41	59	67	70	71	68	64	53	76

L_WA5 = Freiansaug-Schallleistungspegel in dB

L_WA8 = Gehäuse- und Freiausblas-Schallleistungspegel in dB

Zubehör / Zubehör von

GRD 22 - Zubehör / Zubehör von

Allgemeines Zubehör

Produkttyp	Name	Art.-Nr.	Preis*(EUR)	Aktion
Klappenantrieb mit Luftklappe	MS	-	-	-
Rohrstück für Stellmotor	MSR	-	-	-
Elastischer Verbindungsstutzen	ELA 22	0092.0282	auf Anfrage
Sockelschalldämpfer	SD 22	0092.0338	auf Anfrage
Dachsockel für Flachdächer	SO 22	0093.0358	auf Anfrage
Dachsockel für Flachdächer, kippbar	SOK 22	0093.0991	auf Anfrage
Dachsockel für Schrägdächer	SDS 22	0093.0952	auf Anfrage
Dachsockel für Well- und Trapezdächer	SOWT 22	0093.0984	auf Anfrage
Zwischenstutzen	SZ 22	0092.0287	auf Anfrage

ist allgemeines Zubehör von

Produkttyp	Name	Art.-Nr.	Preis*(EUR)	Aktion
Aufputz-Abluftelement, Brandschutz	Aufputz-Abluftelemente, Brandschutz Centro-APB	-	-	-
Abluftelement	Abluftelemente Centro	-	-	-

Produktbeschreibung

Produkt-beschreibung

Kurzinformation

Name: GRD 22
Brand: MAICO
SKU: 0087.0016

Radial-Dachventilator mit EC-Motor mit integrierter Steuerung für konstanten Druck oder konstanten Volumenstrom, DN 224

Produktbeschreibung

Merkmale

Druck- oder Volumenkonstanz einstellbar.
2 Drehzahlniveaus für Tag-/Nachtbetrieb.
Tag-/Nachtbetrieb einstellbar über 2 Referenz-Volumenströme oder 2 Referenzdrücke.
Mit automatischer Störmeldung.
Für Zentralentlüftungsanlagen nach DIN 18017-3 einsetzbar.
Einregulierung ohne Nachmessung von Druck oder Volumenstrom möglich.
Gehäuse für Reinigungsarbeiten leicht abnehmbar.
Verzinktes Schutzgitter auf der Ausblasseite, Berührungsschutz gemäß DIN EN ISO 13857.
Stabile Transportösen ermöglichen einen Transport per Kran.
Laufrad mit rückwärtsgekrümmten Schaufeln, dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940.
Laufrad aus glasfaserverstärktem Polypropylen.
Mit Reparaturschalter.
Schutzart IP 45.

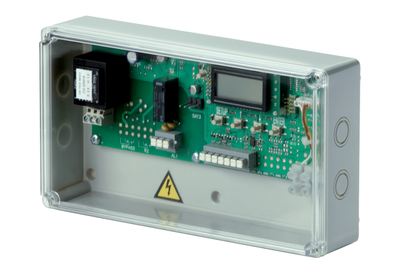

Regelung

Regelung im Lieferumfang enthalten.
Montage beliebig innerhalb des Gebäudes.
Drucksensor im Ventilatorgehäuse betriebsbereit eingebaut.
Regelung zum Betrieb in Konstantdruck- / Konstantvolumenstrom-Modus.
Zur korrekten Funktion der Regelung ist ein Mindestvolumenstrom erforderlich:

GRD 22 - 150 m³/h
GRD 25 - 200 m³/h
GRD 31 - 250 m³/h

Motor

EC-Motor.
Überlastungsschutz serienmäßig.
Keine Maßnahmen zum Motorschutz notwendig.

Elektrischer Anschluss

2 separate Netzanschlüsse (230 V, 50 Hz) für Ventilator und Regelung notwendig.
Netzanschlüsse jeweils 3 x 1,5 mm² vom Typ NYM-J / NYM-O.
6-adrige geschirmte Steuerleitung zwischen Regelung und Ventilator.
Steuerleitung maximal 200 m lang, Außendurchmesser maximal 6 mm, z.B. LiYCY (6 x 0,25 mm² oder 6 x 0,34 mm²).

Inhaltsverzeichnis

Schaltbilder

GRD 22 - Schaltbilder

B - Regelung

W3 - Netzleitung Regelung (bauseits)

K1 - geschlossen Softstart

K1 - offen Softstop

K3 - geschlossen Absenkbetrieb aktiv (z.B: Nachtbetrieb)

K3 - offen Absenkbetrieb inaktiv

* - Achtung K1, K3 vergoldete Kontakte benutzen

A - GRD-Gerät

W1 - Netzleitung GRD-Gerät 1,5mm² (bauseits)

W2 - Steuerleitung mit Abschirmung 0,25 bis 0,34mm² (bauseits)

M - Ventilator-Motor

S1 - Reparaturschalter
