Radijalni krovni ventilator

MDR 25 EC

Broj artikla: 0087.0024
Proizvođač: MAICO
Radijalni krovni ventilator s motorom s oznakom EC, DN 250
Primjeri primjene: Radni prostor, Proizvodno postrojenje, Industrijski hangar, Hangar za montažu, Komercijalni prostor
Podatkovni list proizvoda
MDR 25 EC IM0019327.PNG Radijalni krovni ventilator s motorom s oznakom EC, DN 250
Natrag
  • Na blok za zabilješke
MDR 18 EC
MDR 22 EC
MDR 25 EC
MDR 31 EC
MDR 35 EC
MDR 40 EC
MDR 45 EC
MDR-PG 18 EC
MDR-PG 22 EC
MDR-VG 25 EC
MDR-VG 31 EC

Krivulja

MDR 25 EC - Krivulja

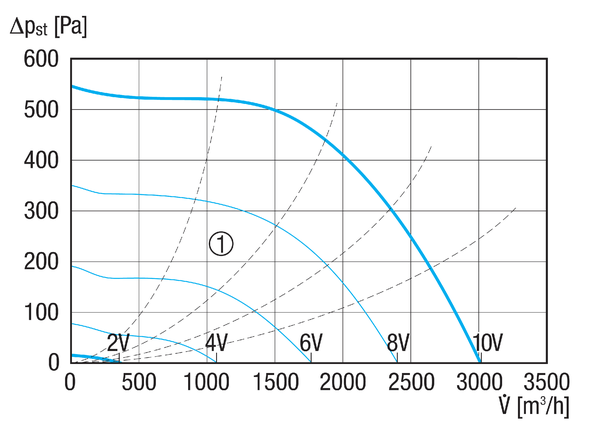

  1. Pomoćne krivulje za upravljački napon 2 - 10 V

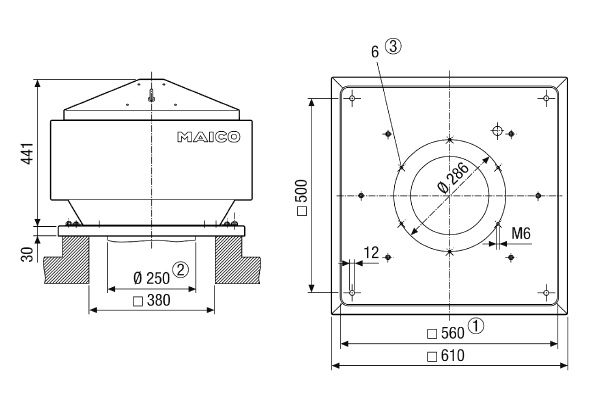

Crtež s veličinama

MDR 25 EC - Crtež s veličinama [mm]

  1. Unutrašnja širina
  2. Vanjski promjer cijevi.
  3. Broj rupa

Tehnički podaci

MDR 25 EC - Tehnički podaci

Artikl MDR 25 EC
Volumen zraka 3.006 m³/h
Volumen zrakaNomin. 1.723 m³/h / u opt. Stupanj djelovanja
Tlak pfs, nomin. 464 Pa / u opt. Stupanj djelovanja
Brzina nNomin. 2.450 1/min / u opt. Stupanj djelovanja
Tip propelera radijalni
S mogućnošću upravljanja brzinom ✔
Mogućnost obrnutog načina rada −
Vrsta napona Jednofazna struja
Nazivni napon 230 V
Frekvencija struje 50 Hz
Nominalna snaga 451 W / u opt. Stupanj djelovanja
INomin. 1,99 A / u opt. Stupanj djelovanja
IMaks. 2,2 A
Vrsta zaštite IP X5
Toplinska klasa F
Moguća promjena pola −
Mjesto ugradnje Krov
Položaj za ugradnju okomito
Težina 29,65 kg
Težina s pakovanjem 35,51 kg
Zakretno −
Nominalna dužina 250 mm
Širina 610 mm
Visina 471 mm
Dubina 610 mm
Širina s pakovanjem 635 mm
Visina s pakovanjem 495 mm
Dubina s pakovanjem 635 mm
Temperatura struje zraka kod IMaks. -25 °C do 60 °C
Klasa temperature F
Jedinica za pakiranje 1 kom
Asortiman E
GTIN (EAN) 4012799870241
Broj artikla 0087.0024
Artikl MDR 25 EC
Ukupna učinkovitost η 49,3 %
Stupanj učinkovitosti N 77,2
Godina proizvodnje Vidi nazivnu pločicu
Naziv proizvođača/službeni registracijski broj/mjesto podružnice proizvođača Maico Elektroapparate-Fabrik GmbH / Registarski sud Freiburg, HRB 601233
Br. art. 0087.0024
PBEP /volumen zrakaBEP /Pfs, BEP 0,451 kW / 1.723 m³/h / 464 Pa
Informacije o rastavljanju i zbrinjavanju vidi upute za montažu
Informacije o ugradnji, radu i preventivnom održavanju vidi upute za montažu
Upotrijebljeni predmeti pri mjerenju učinkovitosti koji nisu opisani u kategoriji mjerenja -
Razina jačine zvukaLWA5 79 dB



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA5, 2 V (dB(A))

13,3

37,3

25,1

39,4

51

26,6

15,9

14,1

50,8

LWA5, 4 V (dB(A))

25,5

37,2

42,9

45,8

50,6

61,8

50

33,2

62

LWA5, 6 V (dB(A))

33,7

51,1

54,2

56,9

59,6

59,9

67

48,9

68,4

LWA5, 8 V (dB(A))

41,1

52,6

60,7

63,9

66,4

66,4

70,2

66,7

73,9

LWA8, 2 V (dB(A))

12,4

40,7

28,9

37,2

48,7

28,3

15

13,6

49,1

LWA8, 4 V (dB(A))

28,2

42,4

47,3

49,9

53,1

61

48,7

33,6

61,8

LWA8, 6 V (dB(A))

37,2

54,9

56,6

60,7

63,8

63,9

66,7

51,6

70,1

LWA8, 8 V (dB(A))

43,8

59,9

65,1

67,5

71,2

71,3

70,7

67,4

76,8

LWA5 = razina jačine zvuka slobodnog usisa u dB

LWA8 = razina jačine zvuka kućišta i slobodnog odsisa u dB

Opis proizvoda

Opisproizvoda

MDR 25 EC

Kratka informacija

Radijalni krovni ventilator s motorom s oznakom EC, DN 250

Opis proizvoda

Standardna izvedba

  • Inteligentne mogućnosti regulacije putem 0-10 V, PWM ili Modbus-a.
  • Moguće je vanjsko uključivanje/isključivanje.
  • Status servisne sklopke beznaponski kontakt (opteretiv do 230 V/2 A).
  • Dojava smetnje motora beznaponski kontakt (opteretiv do 230 V/2 A).

Značajke

  • Estetsko kućište od pocinčanog čeličnog lima.
  • Pocinčana zaštitna rešetka na strani odsisa, zaštita od slučajnog dodira u skladu s normom EN ISO 13857.
  • Lako uklonjivi poklopac za radove čišćenja.
  • Automatska dojava smetnje.
  • Integrirana servisna sklopka.
  • Vrsta zaštite IP X5.
  • Stabilne transportne omče omogućuju transport dizalicom.
  • Odgovara DIN EN 60204-1 i DIN EN 60335-1.

Regulacija

  • Inteligentne mogućnosti regulacije putem Modbus-a, 0-10 V, PWM ili regulacije tlaka.
  • Prikaz poruka o smetnji.
  • Osjetnik tlaka ugrađen u kućište ventilatora PG varijanti spreman za uporabu.

Motor i rotor

  • Motor s oznakom EC, 230 V, 50 Hz ili 400 V, 50 Hz.
  • Zaštita od preopterećenja, serijske proizvodnje.
  • Nisu potrebne mjere zaštite motora.
  • Mogućnost regulacije broja okretaja, iznimka: MDR-PG .. EC, MDR-VG .. EC.

Električni priključak

  • Zajednički mrežni priključak (230 V, 50 Hz ili 400 V, 50 Hz) za ventilator i regulaciju.
  • Mrežni priključci po 3x1,5 mm² (ili 7x1,5 mm³) tipa NYM-J.
  • Upravljački vod od 0,5 mm².
  • Priključne stezaljke za regulaciju broja okretaja putem 0-10 V, PWM ili potenciometra.
  • Priključna stezaljka za izlaz statusa i broja okretaja (MDR 22 EC, MDR 25 EC, MDR 31 EC).
  • Priključna stezaljka za izlaz Modbus (MDR 22 EC, MDR 25 EC, MDR 31 EC).
  • Priključna stezaljka za dojave smetnji.

Sadržaj

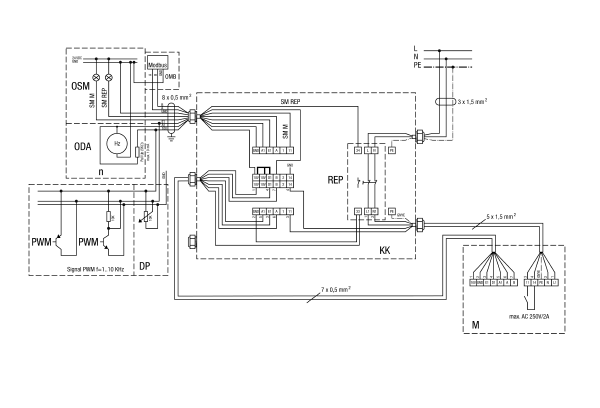

Priključne sheme

MDR 25 EC - Priključne sheme

L/L1, N/N1- naponsko napajanje 230 V/50 Hz

PE - zaštitni vodič

10 V / GND - naponsko napajanje 10 VDC

E1 - upravljački napon ulazni broj okretaja (0-10 V)

D1 - kontakt za odobrenje (10 V)

A1 - izlazni broj okretaja

A/B - MODBUS

11/14 - bezpotencijalni kontakt motora

33/34 - bezpotencijalni kontakt servisne sklopke

1/2 - kontakt nije zauzet (Kod priključka regulacije tlaka)

PWM - upravljanje brojem okretaja PWM

DP - upravljanje brojem okretaja potenciometra

ODA - opcija analize broja okretaja

n - broj okretaja (primjer: 10 Hz x 60 = 600 o/m, Open-Collector)

OSM - opcija dojave smetnje

SM M - dojava smetnje motora

SM REP - dojava smetnje servisne sklopke

OMB - opcija Modbus (brzina prijenosa podataka = 19200, bitovi = 8, paritet = EVEN, zaustavni bitovi = 1, Handshake = nema)

REP - servisna sklopka

KK - priključna kutija

M - motor



MDR 18 / 22 / 25 / 31 sa sustavom za regulaciju tlaka i temperature EAT EC

KK - priključna kutija



Raniji model - Noviji model

MDR 25 EC - Raniji model

Tip proizvoda Naziv Br. art. Akcija
Radijalni krovni ventilator GRD 25 Više se ne isporučuje 0087.0017
