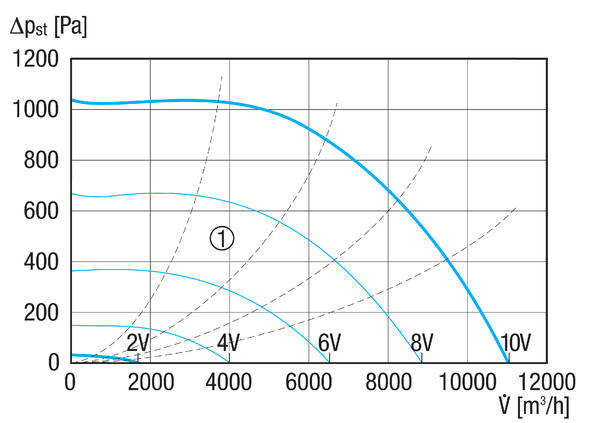

MDR 45 EC - Krivulja
- Pomoćne krivulje za upravljački napon 2 - 10 V

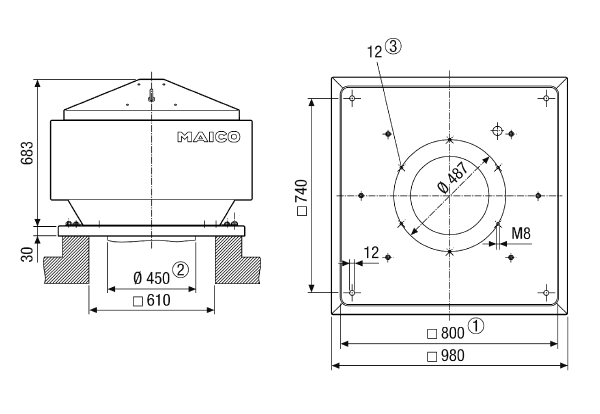

Crtež s veličinama
Tehnički podaci
Pribor
Tip proizvoda | Naziv | Br. art. | Cijena*(EUR) | Akcija |
---|---|---|---|---|
Fleksibilna spojnica | ELA 45 | 0092.0270 | na zahtijev | |
Potenciometar | ST EC 010 | 0157.0110 | na zahtijev | |
Potenciometar | ST EC 230 | 0157.0109 | na zahtijev | |
Potenciometar | ST EC 3 | 0157.0111 | na zahtijev | |
Krovno postolje za kose krovove | SDS 45 | 0093.0980 | na zahtijev | |
Krovno postolje za korugirane i trapezoidne krovove | SOWT 45 | 0093.0989 | na zahtijev | |
Sustav za regulaciju tlaka i temperature | EAT EC Više se ne isporučuje | 0157.0119 | na zahtijev | |
Postolje s prigušivačem | SD 45 Više se ne isporučuje | 0092.0343 | na zahtijev | |
Međupostolje | SZ 45 Više se ne isporučuje | 0092.0292 | na zahtijev | |
Krovno postolje za ravne krovove | SO 45 Više se ne isporučuje | 0093.0874 | na zahtijev |
Opis proizvoda
Opisproizvoda

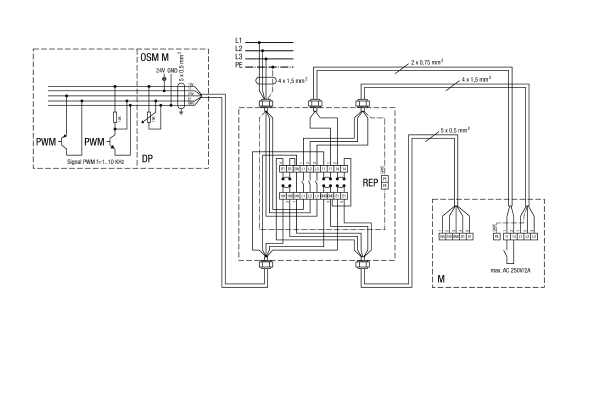

Priključne sheme
L1/N - naponsko napajanje 230 V/50 Hz
PE - zaštitni vodič
24 V - naponsko napajanje 24 VDC
10 V / GND - naponsko napajanje 10 VDC
E1 - upravljački napon ulazni broj okretaja (0-10 V)
D1 - kontakt za odobrenje
11/14 - bezpotencijalni kontakt motora
PWM - upravljanje brojem okretaja PWM
DP - upravljanje brojem okretaja potenciometra
OSM M - opcija dojave smetnje motora
REP - servisna sklopka
M - motor
Preuzimanje / video materijal
Raniji model - Noviji model
