Jelleggörbe

WR 600 - Jelleggörbe

I - intervallum üzem

Csökkentett szellőztetés
Névleges szellőztetés
Intenzív / parti üzem
Ajánlott beállítás

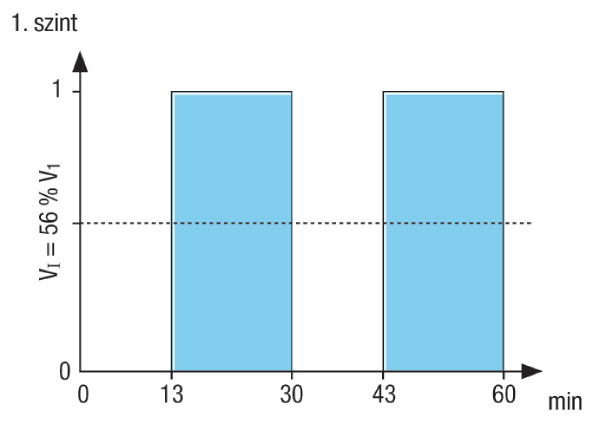

WR 600 - Jelleggörbe Szellőztetés a páravédelemhez.

Intervallum kapcsoló 1-es állás

Bekapcsolási időtartam 17 perc

Kikapcsolási időtartam 13 perc

WR 600 - Jelleggörbe Szellőztetés a páravédelemhez.

Intervallum kapcsoló 1-es állás

Bekapcsolási időtartam 17 perc

Kikapcsolási időtartam 13 perc

Méretarányos rajz

WR 600 - Méretarányos rajz [mm]

Távozó levegő DN 250
Beáramló levegő DN 250
Elszívott levegő DN 250
Külső levegő DN 250
Elektromos bekötés
Kondenzvíz elvezetés (3/4" tömlőcsatlakozás)

Műszaki adatok

WR 600 - Műszaki adatok

Műszaki adatok

Termék	WR 600
Szellőztetési fokozat száma	4
Légmennyiség	150 m³/h - 620 m³/h
Térfogatáram állandó	igen
Szabályozható fordulatszám	−
SEC average	-30,9 kWh/(m²*a)
Energiahatékonysági osztály	B
Feszültségfajta	Váltóáram
Feszültségosztály	230 V
Hálózati frekvencia	50 Hz / 60 Hz
SPI érték a DIN EN 13141-7 (A7) szerint	0,31 Wh/m³
Teljesítménye	56 W - 303 W / 100 Pa ellennyomásnál
I_max	3 A
Védelmi fokozat	IP 00
DIBT engedély	igen
PHI tanúsítvány	nem
Elhelyezés	Pince / Tárolótartály / Térdfal / Háztartási helyiség / Fűtőhelyiség / Tetőtér
Beszerelési helyzet	vízszintes
Rendszerfajta	központi
Ház anyaga	acéllemez, porszórt felületkezelés
Hőcserélő anyaga	alumínium
Belső burkolat anyaga	műanyag
Szín	gyöngyszürke
Súly	89 kg
Súly csomagolással	106,5 kg
Szűrőosztály	G4 / F7
Csatlakozási átmérő	250 mm
Csatlakozási átmérő kondenzvíz elvezető	3/4" tömlőcsatlakozás
Szélesség	1.115 mm
Magasság	1.200 mm
Mélység	505 mm
Szélesség csomagolással együtt	1.160 mm
Magasság csomagolással együtt	1.390 mm
Mélység csomagolással együtt	590 mm
Közeg hőmérséklet I_max-nál	50 °C
Max. hő rendelkezésre állítási fokozat a DIN EN 13141-7 (A7) szerint	89 %
Hőcserélőtípus	Keresztirányú ellenáramlás
Átkötés	nem
Fűtésérzékelő előmelegítéshez	külső
Entalpikus hőcserélő	nem
Fagyvédelmi kapcsolás	igen
Nyári kapcsolás	Elszívás RLS D1 WR készülékkel
Szűrő felügyelet	idővezérelt
Nedvességszabályzás	opcionálisan a HY 5, HY 5 I, HY 10 AP, HY 10 UP-vel
CO₂-szabályozás (opcionális)	SKD
Levegőminőség szabályzó (opcionális)	EAQ 10/2
KNX-csatlakozás (opcionális)	a megrendelő biztosítja
MODBUS-interfész	nem
Kezelőegység a szállítási csomag része	RLS 1 WR
Kezelőegység (opcionális)	RLS D1 WR
Rádió adó-vevő be/ki kapcsolása (opcionális)	XE 1, XS 1
Rádió beépítés EnOcean (opcionális)	nem
Mobil vezérlés	nem
Hangnyomásszint burkolat kisugárzás	43 dB(A) / 46 dB(A) / 50 dB(A) / Távolság 1 m, hangelnyelés 10 m²
Engedély száma	Z-51.3-234
Csomagolási egység	1 darab
Választék	K
GTIN (EAN)	4012799950806
Termékszám	0095.0080

Hangteljesítményszintek az oktáv spektrumban

	63 Hz	125 Hz	250 Hz	500 Hz	1 kHz	2 kHz	4 kHz	8 kHz	összesen
L_WA2, 1. fokozat (dB(A))	31	37	37	39	38	35	27	17	45
L_WA5, 1. fokozat (dB(A))	37	40	39	39	38	32	21	12	46
L_WA6, 1. fokozat (dB(A))	38	39	40	40	43	37	23	19	48
L_WA2, 2. fokozat (dB(A))	33	41	40	42	41	37	31	19	48
L_WA5, 2. fokozat (dB(A))	38	43	44	42	42	35	25	16	49
L_WA6, 2. fokozat (dB(A))	38	42	43	42	46	40	26	20	51
L_WA2, 3. fokozat (dB(A))	34	44	44	46	45	41	35	24	52
L_WA5, 3. fokozat (dB(A))	38	45	45	43	45	39	29	21	51
L_WA6, 3. fokozat (dB(A))	40	46	47	46	51	45	30	22	55

L_WA2= a ház hangteljesítményszintje dB-ben

L_WA5= szabad beszívás hangteljesítményszintje dB-ben

L_WA6= szabad kifúvás hangteljesítményszintje dB-ben

L_WA5, L_WA6 = a szabad környezetre leadott hangteljesítmény. Egy a helyiség felé néző üzemi ponton mérve. L_WA5 Elszívó csonk, L_WA6 Beszívó csonk.

1. fokozat üzemi pont: Légmennyiség 230 m³/h és külső nyomás 100 Pa

2. fokozat üzemi pont: Légmennyiség 345 m³/h és külső nyomás 100 Pa

3. fokozat üzemi pont: Légmennyiség 460 m³/h és külső nyomás 100 Pa

Tartozékok / Pótalkatrészek

WR 600 - Tartozékok / Pótalkatrészek

Készülékhez tartozó kiegészítők

Terméktípus	Név	Cikkszám	Ár*(EUR)
Nyári kazetta	WRSK 600 Kifutó termék	0095.0153	igény szerint
Tartalék légszűrők	WSF 600	0093.0689	igény szerint
Tartalék légszűrők	WSG 600-1	0093.0688	igény szerint
Helyiség légállapot szabályozó	RLS 1 WR	0157.0809	igény szerint
Helyiség légállapot szabályozó	RLS D1 WR Kifutó termék	0157.0828	igény szerint

Általános tartozékok

Terméktípus	Név	Cikkszám	Ár*(EUR)
Záró zsalu	AS 25	0151.0331	igény szerint
Külső rács	MLZ 25	0151.0102	igény szerint
Tányérszelep, acél	TM-V2A 10	0151.0374	igény szerint
Tányérszelep, acél	TM-V2A 12	0151.0375	igény szerint
Légszelep, fém	TFA 10	0151.0369	igény szerint
Légszelep, fém	TFA 12	0151.0370	igény szerint
Légszelep, fém	TFZ 10	0151.0364	igény szerint
Légszelep, fém	TFZ 12	0151.0365	igény szerint
Szerelőkeretek TFA / TFZ-hez	EBR-D 10	0092.0493	igény szerint
Szerelőkeretek TFA / TFZ-hez	EBR-D 12	0092.0494	igény szerint
Légbeeresztő szelepek	ZWVQ 10	0152.0064	igény szerint
Légbeeresztő szelepek	ZWVQ 12	0152.0065	igény szerint
Csőhangtompító	RSR 10 Fennmaradó készlet	0092.0311	igény szerint
Csőhangtompító	RSR 12 Fennmaradó készlet	0092.0312	igény szerint
Csőhangtompító	RSR 25/50 Fennmaradó készlet	0092.0327	igény szerint
Csőhangtompító	RSR 8-1	0092.0591	igény szerint
Csőhangtompító	RSR 10-1	0092.0592	igény szerint
Csőhangtompító	RSR 12-1	0092.0593	igény szerint
Csőhangtompító	RSR 25/50-1	0092.0605	igény szerint
Csőbe szerelhető hangszigetelő	SDE 8	0044.0213	igény szerint
Csőbe szerelhető hangszigetelő	SDE 10	0044.0214	igény szerint
Csőbe szerelhető hangszigetelő	SDE 12	0044.0215	igény szerint
Csőbe szerelhető hangszigetelő	SDE 16	0044.0216	igény szerint
Elektromos légfűtő	DRH 25-6	0082.0107	igény szerint
Melegvizes légfűtő berendezések	WRH 25-4	0082.0120	igény szerint
Légszűrő	TFE 25-4	0149.0079	igény szerint
Légszűrő	TFE 25-7	0149.0054	igény szerint
Védőrelé	US 16 T	0157.0769	igény szerint
Termosztát	TH 10	0157.0764	igény szerint
Csatornaérzékelő	FL 30 P	0157.0780	igény szerint
Szobai érzékelő	FR 30 P	0157.0781	igény szerint
Légáramlás figyelő	LW 9	0157.0779	igény szerint
Higrosztát	HY 230	0157.0126	igény szerint
Higrosztát	HY 230 I	0157.0127	igény szerint
CO2-érzékelő	SKD	0157.0345	igény szerint
Csőhangtompító	RSR 8 Már nem szállítható	0092.0310	igény szerint
Légszűrő	TFE 25-5 Már nem szállítható	0149.0063	igény szerint
Rádiókapcsoló adó	XS 1 Már nem szállítható	0157.0344	igény szerint
Rádióvevő	XE 1 Már nem szállítható	0157.0343	igény szerint
Hőmérsékletszabályozó rendszer	ETL 16 P Már nem szállítható	0157.0824	igény szerint
Levegőminőség szabályzó	EAQ 10/2 Már nem szállítható	0157.0834	igény szerint
Higrosztát	HY 10 AP Már nem szállítható	0157.0358	igény szerint
Higrosztát	HY 10 UP Már nem szállítható	0157.0357	igény szerint

Pótalkatrészek

Terméktípus	Név	Cikkszám	Ár*(EUR)
Az elektronika háza	GHE WRRB 600	E018.0995.0001	igény szerint
Hálózati szűrők	NF WRRB 600	E157.0043.0000	igény szerint
Nyomtatott áramköri lap	PL WSRB 1	E101.1353.0000	igény szerint
Nyomtatott áramköri lap	PL WRWSRB 2	E101.1352.0005	igény szerint
Hőmérséklet érzékelő	TF WRWSRB 2	E157.1083.0000	igény szerint
Ajtóérzékelő kapcsoló	TS 1	E157.1150.0000	igény szerint
Ventilátorok	V WRRB 600	E156.0126.0000	igény szerint
Hőcserélő	WT WRRB 600	E192.0507.9000	igény szerint

Termékleírás

Termékmegnevezés

rövid leírás

Name: WR 600
Brand: MAICO
SKU: 0095.0080

Központi szellőztető készülék nagyon hatékony hővisszanyeréssel (kereszt-ellenáram-cserélőn keresztül), EC-motorok állandó légmennyiség szabályzással, intervallum üzemmód, 150 - 620 m³/h, 4 x DN 250, kezelőegység RLS 1 WR, DIBT- és passzívház engedély, KNX-csatlakoztatás lehetséges

Termékleírás

Jellemzők

Különösen energiatakarékos az EC technológiás állandó térfogatáramot biztosító egyenáramú motornak köszönhetően.
Automatikus térfogatáram szabályozással az állandó légmennyiség érdekében.
Acéllemez ház., porszórt felületkezelés
Színe gyöngyház szürke.
Hőálló műanyag (EPP) belső burkolat, nem nedvszívó.
Szűrőcsere szerszám használata nélkül.
2 x G4, 1 x F7 szűrő.
2 DN 250-es csőcsatlakozás dupla szegélytömítéssel. Csőhangcsillapítók közvetlen csatlakoztatására.
DIBT-engedély és PH-tanúsítás.
Csatlakoztatható a KNX-rendszerekhez

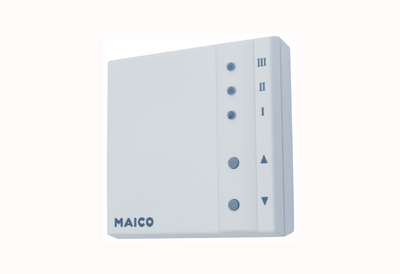

Kezelőegység

Az RLS 1 WR kezelőegység alapjellemzőként a szállítási csomag része.
Figyelmeztetés szűrőcserére a kezelőegységen.
A 4 szellőztetési fokozat beállítása nyomógombbal.
Üzemzavarok kijelzése.
További kezelőegységeket párhuzamosan lehet csatlakoztatni.

Hőcserélők

Kereszt-ellenáramú lemezes hőcserélő alumíniumból.
A homlokzat lecsavarozása után a hőcserélő egyszerűen kiemelhető.
A hőcserélő vízzel könnyen tisztítható.

Fagyvédelem

A fagyvédelmi biztosíték gondoskodik arról, hogy a hőcserélő ne fagyjon be.
Ha a távozó levegő hőmérséklete túl alacsony, akkor a fagyvédő termosztát kikapcsolja a légbevezető ventilátort, majd automatikusan ismét bekapcsolja.
Javaslat: Kombinálja a hővisszanyeréssel rendelkező készülékeket egy sós-vizes hőcserélővel.

Energiahatékony ventilátorok

2 radiális egyenáramú ventilátor, előre hajló lapátozású. A friss ill. távozó levegőben.
4 szellőzési fokozat:

I = intervallum- / üdülési üzem páravédelemhez
1 = csökkentett szellőztetés
2 = névleges szellőztetés
3 = intenzív / parti üzem

A légmennyiség fokozatmentesen beállítható.

Szerelési utasítás

Felállító lábak.
Biztosítsuk a hozzáférést az oldalt elhelyezett kondenzvíz-csatlakozáshoz.
A házfedelek lecsavarozhatók.
Mind a be-, mind a kivezető oldalra javasolt a hangcsillapító.

Elektromos bekötés

Üzemkész.
Érzékelők csatlakoztatására előkészítve.
Potenciálmentes érintkező pl. üzemmód kijelzéshez.
KNX/EIB-buszba történő központi bekötés lehetséges.

Kondenzvíz elvezető

A kondenzvíz elvezetése a készülék oldalán történik. Kondenzvíz elvezető (3/4"-os tömlőcsatlakozás) egy szifonra történő csatlakoztatáshoz.
Stabil behabozott kondenzvíz kád.

Plusz funkció (nyári üzemmód)

Eco üzemmódban csak az elszívó ventilátor fut, ezáltal 50 % teljesítmény megtakarításra van lehetőség. RLS D1 WR digitális kezelőegységgel is megrendelhető.

Tartalomjegyzék

Kapcsolási rajzok

WR 600 - Kapcsolási rajzok

Huzalozási tervezet WR 600 szellőztető készülék, RLS D1 WR helyiség légállapot szabályozással (plusz funkció)

A - szellőztető készülék WR 600 / RB 600

A1 - szellőztető készülék WR 600 / RB 600

A2 - vezérlőpanel

B1 - helyiség légállapot szabályozás RLS 1 WR vagy RB-ZF4

W1 - csatlakozókábel 230 V AC

W2` - ernyőzött vezérlőkábel (a megrendelő biztosítja) helyiség légállapot szabályozáshoz RLS D1 WR / RB-D1-ZF4. A helyiség légállapot szabályozás B1 (RLS 1 WR / RB-ZF4) a helyiség légállapot szabályozás B (RLS D1 WR / RB-D1-ZF4) is csatlakoztatható. Külső átmérő ernyőzött vezeték 3,2...6,5 mm, pl. LIYCY 2 x 0,75 mm².

W2 - ernyőzött vezérlőkábel (a megrendelő biztosítja) helyiség légállapot szabályozáshoz RLS 1 WR / RB-ZF4. Külső átmérő ernyőzött vezérlőkábel 3,2...6,5 mm, pl. LIYCY 6 x 0,34 mm².

F - hálózati szűrő

MP1 - motorpanel 1 légbevezető ventilátorhoz

MP2 - motorpanel 2 légbevezető ventilátorhoz

M1 - légbevezető ventilátor

M2 - elszívó ventilátor

S - ajtóérzékelő kapcsoló/működtetés a homloklemezről

T-min - fagyvédelem-hőérzékelő

S1 [kék] - beszívott levegő térfogatáram beállító potenciométer, 1. levegőfokozat

S2 [kék] - beszívott levegő térfogatáram beállító potenciométer, 2. levegőfokozat

S3 [kék] - beszívott levegő térfogatáram beállító potenciométer, 3. levegőfokozat

S1 [piros] - elszívott levegő térfogatáram beállító potenciométer, 1. levegőfokozat

S2 [piros] - elszívott levegő térfogatáram beállító potenciométer, 2. levegőfokozat

S3 [piros] - elszívott levegő térfogatáram beállító potenciométer, 3. levegőfokozat

Jumper beállítások

J 1-3 - készüléktípus, 011 = WR 600 / RB 600

J 4-5 - Fagyvédelmi hőmérséklet

J 6 - Funkció nélkül

J 7 - LS3 időkorlátozás (60 perc) aktiválva

J 8 - helyiség légállapot szabályozás RLS 1 WR/RB-ZF4 vagy RLS D1 WR/RB-D1-ZF4 kiválasztva

J 9 - Nedvesség elleni védelem a Ki kapcsolóállásban zárolt Helyiség légállapot szabályozás: kapcsolóállás Ki (Standby) szabad

J 10 - 0 - 10 V CO2-érzékelő bemenet lezárva

További csatlakoztatási lehetőségek

W3 - Csatlakozó kábel (a megrendelő biztosítja) külső üzemkijelzőhöz.

k1 - Feszültségmentes reléérintkező k1 (max. 3 A / 250 VAC, 2 A / 30 VDC). Az érintkező zárva, ha a szellőztető készülék működésben van.

W3` - Csatlakozó kábel (a megrendelő biztosítja) külső CO2/VOC érzékelőhöz vagy külső higrosztáthoz. Higrosztát feszültségmentes érintkezővel.

W3" - Csatlakozó kábel (a megrendelő biztosítja) külső nyomáskülönbség jeladóhoz. Nyomáskülönbség jeladó feszültségmentes jelfogóérintkezővel. Minimum kapcsolási teljesítmény jelfogóérintkező: 230 VAC/2A. Távolítsa el a hidat J1 a vezérlőpanelen A2.

Szellőztető készülék WR 600 helyiség légállapot szabályozással RLS 1 WR és CO<sub>2</sub>-Érzékelő

CO2-érzékelő csatlakozása a szükség szerinti légcseréhez. A szellőztető készülék csak akkor reagál a CO₂-érzékelőre, ha a helyiség légállapot szabályozás 2-es szellőztető fokozatra (névleges szellőztetés) van állítva.

A1 - elektromos csatlakozódoboz WR 600

A2 - vezérlőpanel: Jumper 10 (CO2) adott.

B1 - helyiség légállapot szabályozás RLS 1 WR

CO2 - CO₂-érzékelővel SKD együtt

W1 - csatlakozókábel 230 VAC

W2 vezérlőkábel helyiség légállapot szabályzáshoz

W3' - csatlakozókábel a külső CO₂-érzékelőhöz (a megrendelő biztosítja). Csatlakozás az A2 vezérlőpanelen a "CO2" és "OT" kapcsokon. Kioldáshoz a jumper 10-et (CO2) megadni, lásd ábra.

Kapcsolási pontok CO₂-érzékelő

< 900 ppm szellőztető készülék az 1-es szellőztető fokozatra kapcsol, a helyiség légállapot szabályozáson a 2-es szellőztető fokozat jelenik meg.

> 1000 ppm szellőztető készülék az 1-es szellőztető fokozatról a 2-re kapcsol.

< 1100 ppm szellőztető készülék a 3-as szellőztető fokozatra kapcsol, a helyiség légállapot szabályozáson a 2-es szellőztető fokozat jelenik meg.

> 1000 ppm szellőztető készülék a 3-as szellőztető fokozatról a 2-re kapcsol.

Szellőztető készülék WR 600 helyiség légállapot szabályozással RLS 1 WR és nyomáskülönbség jeladóval

Tűzhely és szellőztető készülék egyidejű üzeme

A P nyomáskülönbség jeladó olyan biztonsági berendezés, amely lehetővé teszi a szellőztető rendszer és egy légszellőzős tűzhely egyidejű üzemeltetését.

A nyomáskülönbség jeladó (pl. Wodtke DS 01) megakadályozza, hogy az ehhez a biztonsági berendezéshez csatlakoztatott szellőztető készülék tovább üzemeljen, ha a lakótérben uralkodó légnyomás a külső nyomáshoz képest csökken.

A potenciálmentes reléérintkező (nyitó) a nyomáskülönbség jeladóban szükség esetén a szellőztető készülék ventilátorjait lekapcsolja. Ebből a célból a k reléérintkező sorba van kapcsolva a ventilátorok tápfeszültségével.

Eközben a helyiség légállapot szabályozás RLS 1 WR lezár (a LED-kijelző nem világít). Kioldás csak akkor történik meg, ha a nyomáskülönbség jeladó a ventilátorokat ismét bekapcsolja. A szellőztető készülék ekkor ismét ugyanabban a szellőztető fokozatban fut, mint lezárás előtt.

‎A nyomáskülönbség jeladó kiválasztásakor ügyeljen a kapcsolókimenet (k feszültségmentes reléérintkező) műszaki adataira. Minimális kapcsolási teljesítmény: 230 VAC, 2A

A nyomáskülönbség jeladó és a szellőztető készülék összekötése a W3" csatlakozókábellel történik.

A P nyomáskülönbség jeladó k feszültségmentes reléérintkezőjét az A2 vezérlőpanel "N" és " "-re kell kapcsolni.

Előzőleg el kell távolítani a hidat az "N" és " " kapcsokon az A2 vezérlőpanelról.

A1 - elektromos csatlakozódoboz WR 600

A2 - vezérlőpanel

B1 - helyiség légállapot szabályozás RLS 1 WR

P - nyomáskülönbség jeladó k feszültségmentes reléérintkezővel (a megrendelő biztosítja)

k - kapcsolókimenet, feszültségmentes jelfogó érintkező

W3" - csatlakozókábel a nyomáskülönbség jeladóhoz (a megrendelő biztosítja).

ABL - elszívott levegő

ZUL - Beáramló levegő

WR 600 szellőztető készülék, akár 5 db RLS 1 WR helyiség légállapot szabályozással

A szellőztető készülékhez akár 5 db RLS 1 WR kezelőegység csatlakoztatható. Több szellőztető készülék csatlakoztatása esetén nem szabad CO2-érzékelőt csatlakoztatni.

A1 - elektromos csatlakozódoboz WR 600

A2 - vezérlőpanel: Jumper beállítás = gyárilag

B1 - 1. Helyiség légállapot szabályozás RLS 1 WR

B2 - 2. Helyiség légállapot szabályozás RLS 1 WR

W1 - csatlakozókábel 230 VAC

W2 - vezérlőkábel helyiség légállapot szabályzáshoz

V - elosztó (a megrendelő biztosítja)

A szellőztető készülék gyárilag elő van készítve az RLS 1 WR helyiség légállapot szabályozáshoz való csatlakozáshoz. A 8-as jumper az A2 vezérlőpanelen adott.

Szellőztető készülék WR 600 helyiség légállapot szabályozással RLS 2 F és higrosztáttal HY 5

Higrosztát csatlakoztatása a szükség szerinti nedvesség elvezetéshez. Ennek potenciálmentes kapcsolókimenettel kell rendelkeznie, pl. Maico Hygrostat HY 5.

A higrosztát a szellőztető készüléket mindig 3-as szellőztető fokozatba kapcsolja, ha a beállított nedvességérték túl van lépve. Ha a helyiség levegőjének páratartalma csökken, akkor a szellőztető készülék az előtte beállított szellőztető fokozatra visszakapcsol.

Ha a 3-as fokozatot kézzel vagy időkapcsolóval 2-re vagy 1-re visszaállítja, akkor a higrosztát automata funkciója időlegesen kikapcsolódik. Ez akkor lesz ismét aktív, ha a higrosztát beállított kívánt értéke egyszer alul lesz lépve.

A1 - elektromos csatlakozódoboz WR 600

A2 - vezérlőpanel: Jumper 10 (CO2) nincs megadva / Jumper 8 nincs megadva

B1 - helyiség légállapot szabályozás RLS 2 F

r.párat. - Higrosztát HY 5, lásd tartozékok

W1 - csatlakozókábel 230 VAC

W2 - vezérlőkábel helyiség légállapot szabályzáshoz

W3' - csatlakozókábel a külső higrosztáthoz (a megrendelő biztosítja). Csatlakozás az A2 vezérlőpanelen a "CO2" kapcsokon, lásd ábra.

Állítsa be a higrosztát kapcsolópontját kézzel be.

Sohase csatlakoztasson egy higrosztátot és egy CO2-érzékelőt egyidejűleg.

Huzalozási terv WR 600 szellőztető készülék RLS 1 WR helyiség légállapot szabályozással

A - szellőztető készülék WR 600

A1 - elektromos csatlakozódoboz

A2 - vezérlőpanel

B/B1 - helyiség légállapot szabályozás

W1 - csatlakozókábel 230 VAC

W2 - vezérlőkábel helyiség légállapot szabályzáshoz

F - hálózati szűrő

MP1 - motorpanel 1 légbevezető ventilátorhoz

MP2 - motorpanel 2 légbevezető ventilátorhoz

M1 - légbevezető ventilátor

M2 - légelszívó ventilátor

S - ajtóérzékelő kapcsoló: Működtetés a homloklemezről

Tmin - fagyvédelem-hőmérséklet érzékelő

Beáramló levegő

S1 (kék) - potenciométer-állítókerék, 1-es szellőztetési fokozat

S2 (kék) - potenciométer-állítókerék, 2-es szellőztetési fokozat

S3 (kék) - potenciométer-állítókerék, 3-es szellőztetési fokozat

Elszívott levegő

S1 (piros) - potenciométer-állítókerék, 1-es szellőztetési fokozat

S2 (piros) - potenciométer-állítókerék, 2-es szellőztetési fokozat

S3 (piros) - potenciométer-állítókerék, 3-as szellőztetési fokozat

Jumper beállítások

J 1-3 térfogatáram területe a potenciométernek

J 4-5 Fagyvédelmi hőmérséklet

J 6 Funkció nélkül

J 7 szellőztető fokozat 3 egy óra elteltével visszaáll

J 8 helyiség légállapot szabályozás (gyári beállítás RLS 1 WR)

J 9 a szellőztető készülék kikapcsolása lehetséges (On/Off aktív)

J 10 higrosztát csatlakozás kioldva

További csatlakoztatási lehetőségek

W3/W3' - csatlakozókábel higrosztáthoz (a megrendelő biztosítja), CO2-érzékelő, külső üzemkijelző, hőmérő vagy nyomáskülönbség jeladó.

k1 - Feszültségmentes reléérintkező (max. 3 A / 250 VAC, 2 A / 30 VDC). Az érintkező zárva, ha a szellőztető készülék működésben van.

ABL - elszívott levegő

ZUL - Beáramló levegő

N - hálózat

BA - üzemkijelző

BT - kezelőegység

Huzalozási terv WR 600 szellőztető készülék RLS 2 F helyiség légállapot szabályozással

A - szellőztető készülék WR 600

A1 - elektromos csatlakozódoboz

A2 - vezérlőpanel

B/B1 - helyiség légállapot szabályozás

W1 - csatlakozókábel 230 VAC

W2 - vezérlőkábel helyiség légállapot szabályzáshoz

F - hálózati szűrő

MP1 - motorpanel 1 légbevezető ventilátorhoz

MP2 - motorpanel 2 légbevezető ventilátorhoz

M1 - légbevezető ventilátor

M2 - légelszívó ventilátor

S - ajtóérzékelő kapcsoló: Működtetés a homloklemezről

Tmin - fagyvédelem-hőmérséklet érzékelő

Beáramló levegő

S1 (kék) - potenciométer-állítókerék, 1-es szellőztetési fokozat

S2 (kék) - potenciométer-állítókerék, 2-es szellőztetési fokozat

S3 (kék) - potenciométer-állítókerék, 3-es szellőztetési fokozat

Elszívott levegő

S1 (piros) - potenciométer-állítókerék, 1-es szellőztetési fokozat

S2 (piros) - potenciométer-állítókerék, 2-es szellőztetési fokozat

S3 (piros) - potenciométer-állítókerék, 3-as szellőztetési fokozat

Jumper beállítások

J 1-3 térfogatáram területe a potenciométernek

J 4-5 Fagyvédelmi hőmérséklet

J 6 Funkció nélkül

J 7 szellőztető fokozat 3 egy óra elteltével visszaáll

J 8 helyiség légállapot szabályozás (gyári beállítás RLS 1 WR)

J 9 a szellőztető készülék kikapcsolása lehetséges (On/Off aktív)

J 10 higrosztát csatlakozás kioldva

További csatlakoztatási lehetőségek

W3/W3' - csatlakozókábel higrosztáthoz (a megrendelő biztosítja), CO2-érzékelő, külső üzemkijelző, hőmérő vagy nyomáskülönbség jeladó.

k1 - Feszültségmentes reléérintkező (max. 3 A / 250 VAC, 2 A / 30 VDC). Az érintkező zárva, ha a szellőztető készülék működésben van.

ABL - elszívott levegő

ZUL - Beáramló levegő

N - hálózat

BA - üzemkijelző

BT - kezelőegység

Szellőztető készülék WR 600 helyiség légállapot szabályozással RLS 1 WR és higrosztáttal HY 5

Higrosztát csatlakoztatása a szükség szerinti nedvesség elvezetéshez. Ennek potenciálmentes kapcsolókimenettel kell rendelkeznie, pl. Maico Hygrostat HY 5.

Ha a 3-as fokozatot kézzel 2-re vagy 1-re visszaállítja, akkor a higrosztát automata funkciója időlegesen kikapcsolódik. Ez akkor lesz ismét aktív, ha a higrosztát beállított kívánt értéke egyszer alul lesz lépve.

A1 - elektromos csatlakozódoboz WR 600

A2 - vezérlőpanel: Jumper 10 (CO2) nyitva.

B1 - helyiség légállapot szabályozás RLS 1 WR

r.párat. - Higrosztát HY 5, lásd tartozékok

W1 - csatlakozókábel 230 VAC

W2 - vezérlőkábel helyiség légállapot szabályzáshoz

W3' - csatlakozókábel a külső higrosztáthoz (a megrendelő biztosítja). Csatlakozás az A2 vezérlőpanelen a "CO2" kapcsokon, lásd ábra.

Állítsa be a higrosztát kapcsolópontját kézzel be.

Sohase csatlakoztasson egy higrosztátot és egy CO2-érzékelőt egyidejűleg.

Szellőztető készülék WR 600 helyiség légállapot szabályozással RLS 1 WR vagy RLS 2 F és elektromos légfűtővel

Ha a hővisszanyerő egységet egy passzívházba szerelik be, akkor a külső levegőben szükség van egy fűtésvizsgálóra az állandó légcsere biztosításához.

Ez felmelegíti a kinti levegőt és így a hőcserélőt fagymentesen tartja. A TH 10 bekapcsolási hőmérsékletét -3 °C-ra kell beállítani.

Túl hideg kinti levegő esetén a DRH 25-6 külső fagyvédő fűtése bekapcsol és biztosítja a megszakítások nélküli szellőztetést.

A lekapcsolási különbséget 5 K-ra kell beállítani. Kívánságra a bekapcsolási hőmérsékletet a TH 10 beállítógombján kézzel meg lehet változtatni.

A légáramlás figyelő "S1" érzékelőjét áramlási irányban legalább 30 cm-el az elektromos légfűtő elé kell beszerelni. A TH 10 légáramlás figyelő "R1" hőmérséklet érzékelőjét áramlási irányban legalább 50 cm-el az elektromos légfűtő után kell beszerelni.

LW 9 - légáramlás figyelő

S1 - légáramlás figyelő érzékelője a DRH.. előtt

JP1 - a hidat "H" üzemmódra dugni. A relé a hőmérséklet csökkenésének hatására bekapcsol.

TH 10 - termosztát

R1- hőmérséklet érzékelő a DRH.. után

US 16 T - univerzális motorvédő relé

DRH 25-6 - Elektromos légfűtő

S - érzékelő

Az elektromos fűtésérzékelő szennyeződések elleni védelméhez a TFE 25-4 szűrődobozt (G4 szűrőkkel) ajánljuk. Szűrődoboz alkalmazása esetén a G4 szűrő a hővisszanyerő egység külső csatornáján keresztül eltávolítható

A hőcserélő fagymentessége földkollektorral és sóoldat-levegő hőcserélővel biztosítható.

Külső fűtési érzékelőhöz, szűrődobozhoz, külső- és eltávozó levegő csatornához: Kondenzvíz elleni védelemhez ezeket diffúziómentesen szigetelni kell.

Letöltések / videok

WR 600 - Letöltések / videok

Előmodell - utánmodell

WR 600 - Előmodell

Terméktípus	Név	Cikkszám	akció
aeronom szellőztető rendszer	WS 600 Már nem szállítható	0095.0056
