Kennlinie

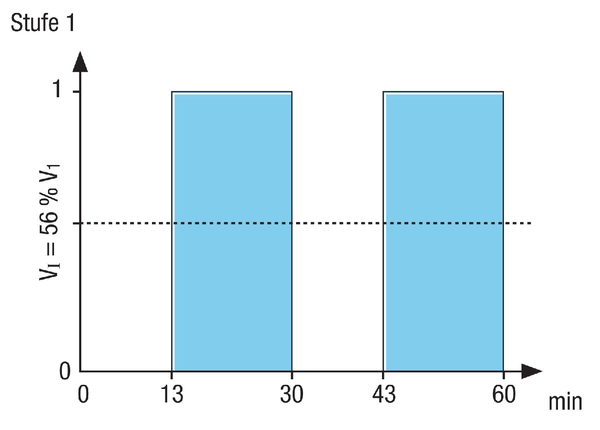

I - Intervallbetrieb
Intervallschaltung der Stufe 1
Einschaltdauer 17 min
Ausschaltdauer 13 min
Intervallschaltung der Stufe 1
Einschaltdauer 17 min
Ausschaltdauer 13 min
Maßzeichnung
Technische Daten
Zubehör / Ersatzteile
| Produkttyp | Name | Art.-Nr. | Preis*(EUR) | Aktion |
|---|---|---|---|---|
| Sommerkassette | WRSK 600 Auslaufprodukt | 0095.0153 | auf Anfrage | |
| Luftfilter, Ersatz | WSF 600 | 0093.0689 | auf Anfrage | |
| Luftfilter, Ersatz | WSG 600-1 | 0093.0688 | auf Anfrage | |
| Raumluftsteuerung | RLS 1 WR | 0157.0809 | auf Anfrage | |
| Raumluftsteuerung | RLS D1 WR Auslaufprodukt | 0157.0828 | auf Anfrage |
| Produkttyp | Name | Art.-Nr. | Preis*(EUR) | Aktion |
|---|---|---|---|---|
| Gehäuse Elektronik | GHE WRRB 600 | E018.0995.0001 | auf Anfrage | |
| Netzfilter | NF WRRB 600 | E157.0043.0000 | auf Anfrage | |
| Platine | PL WSRB 1 | E101.1353.0000 | auf Anfrage | |
| Platine | PL WRWSRB 2 | E101.1352.0005 | auf Anfrage | |
| Temperaturfühler | TF WRWSRB 2 | E157.1083.0000 | auf Anfrage | |
| Türkontaktschalter | TS 1 | E157.1150.0000 | auf Anfrage | |
| Ventilator | V WRRB 600 | E156.0126.0000 | auf Anfrage | |
| Wärmetauscher | WT WRRB 600 | E192.0507.9000 | auf Anfrage |
Produktbeschreibung
Produkt-beschreibung
Schaltbilder
A - Lüftungsgerät WR 600 / RB 600
A1 - Anschlusskasten WR 600 / RB 600
A2 - Steuerplatine

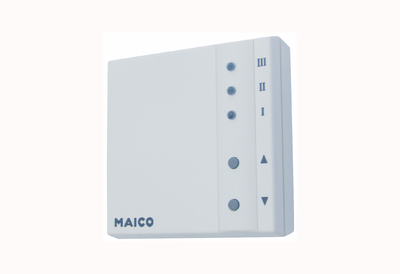

B1 - Raumluftsteuerung RLS 1 WR oder RB-ZF4
W1 - Anschlusskabel 230 V AC
W2' - Geschirmte Steuerleitung (bauseitig) für Raumluftsteuerung RLS D1 WR / RB-D1-ZF4. Anstelle der Raumluftsteuerung B1 (RLS 1 WR / RB-ZF4) kann auch die Raumluftsteuerung B (RLS D1 WR / RB-D1-ZF4) angeschlossen werden. Außendurchmesser geschirmte Leitung 3,2...6,5 mm, z.B. LIYCY 2 x 0,75 mm².
W2 - Steuerleitung (bauseitig) für Raumluftsteuerung RLS 1 WR / RB-ZF4. Außendurchmesser Steuerleitung 3,2...6,5 mm, z.B. LIYY 6 x 0,34 mm²
F - Netzfilter
MP1 - Motorplatine 1 für Zuluftventilator
MP2 - Motorplatine 2 für Abluftventilator
M1 - Zuluft-Ventilator
M2 - Abluft-Ventilator
S - Türkontaktschalter / Betätigung durch Frontplatte
T-min - Frostschutz-Temperaturfühler
S1 [blau] - Einstellpoti Zuluft-Volumenstrom Luftstufe 1
S2 [blau] - Einstellpoti Zuluft-Volumenstrom Luftstufe 2
S3 [blau] - Einstellpoti Zuluft-Volumenstrom Luftstufe 3
S1 [rot] - Einstellpoti Abluft-Volumenstrom Luftstufe 1
S2 [rot] - Einstellpoti Abluft-Volumenstrom Luftstufe 2
S3 [rot] - Einstellpoti Abluft-Volumenstrom Luftstufe 3
Jumper-Einstellungen
J 1-3 - Gerätetyp, 011 = WR 600 / RB 600
J 4-5 - Frostschutztemperatur
J 6 - Keine Funktion
J 7 - Zeitbegrenzung (60 Minuten) LS3 ist aktiviert
J 8 - Raumluftsteuerung RLS 1 WR/RB-ZF4 bzw. RLS D1 WR/RB-D1-ZF4 ist selektiert
J 9 - Feuchteschutz in Schalterstellung Aus ist gesperrt. Raumluftsteuerung: Schalterstellung Aus (Standby) ist freigegeben
J 10 - 0 - 10 V Eingang für CO2-Sensor gesperrt
Weitere Anschlussmöglichkeiten
W3 - Anschlusskabel (bauseitig) für externe Betriebsanzeige.
k1 - Potentialfreier Relaiskontakt k1 (max.3 A / 250 VAC, 2 A / 30 VDC). Der Kontakt k1 ist geschlossen, wenn das Lüftungsgerät läuft.
W3' - Anschlusskabel (bauseitig) für externen CO2- / VOC-Sensor oder externen Hygrostaten. Hygrostat mit potentialfreiem Kontakt.
W3'' - Anschlusskabel (bauseitig) für externen Differenzdruckwächter. Differenzdruckwächter mit potentialfreiem Relaiskontakt. Mindestschaltleistung Relaiskontakt: 230 VAC/2A. Brücke J1 an Steuerplatine A2 entfernen.
Anschluss eines CO2-Sensors zum bedarfsgerechten Luftaustausch. Das Lüftungsgerät reagiert nur dann auf den CO2-Sensor, wenn an der Raumluftsteuerung Lüftungsstufe 2 (Nennlüftung) angewählt ist.
A1 - Elektro-Anschlusskasten WR 600
A2 - Steuerplatine: Jumper 10 (CO2) gesetzt
B1 - Raumluftsteuerung RLS 1 WR
CO2 - CO2-Sensor SKD
W1 - Anschlusskabel 230 VAC
W2 Steuerleitung für Raumluftsteuerung
W3´ - Anschlusskabel für externen CO2-Sensor (bauseitig). Anschluss auf Steuerplatine A2 an Klemmen „CO2“ und „OT“. Zum Freischalten Jumper 10 (CO2) setzen, siehe Abbildung.
Schaltpunkte CO2-Sensor
< 900 ppm Lüftungsgerät schaltet auf Lüftungsstufe 1, an der Raumluftsteuerung wird Lüftungsstufe 2 angezeigt.
> 1000 ppm Lüftungsgerät schaltet von Lüftungsstufe 1 auf Lüftungsstufe 2.
> 1100 ppm Lüftungsgerät schaltet auf Lüftungsstufe 3, an der Raumluftsteuerung wird Lüftungsstufe 2 angezeigt.
< 1000 ppm Lüftungsgerät schaltet von Lüftungsstufe 3 auf Lüftungsstufe 2.
Gleichzeitiger Betrieb von Feuerstätte und Lüftungsgerät
Der Differenzdruckwächter P ist eine Sicherheitseinrichtung, die einen gleichzeitigen Betrieb einer Lüftungsanlage in Verbindung mit einer raumluftabhängigen Feuerstätte ermöglicht.
Der Differenzdruckwächter (z. B. Wodtke DS 01) verhindert, dass ein an diese Sicherheitseinrichtung angeschlossenes Lüftungsgerät weiter betrieben wird, wenn ein Unterdruck im Wohnraum entsteht.
Der potentialfreie Relaiskontakt (Öffner) im Differenzdruckwächter schaltet im Bedarfsfall die Ventiltoren im Lüftungsgerät ab. Der Relaiskontakt k wird hierzu in Reihe mit der Versorgungsspannung der Ventilatoren angeschlossen.
Dabei wird die Raumluftsteuerung RLS 1 WR gesperrt (die LED-Anzeige erlischt). Eine Freigabe erfolgt erst dann, wenn der Differenzdruckwächter die Ventilatoren wieder zuschaltet. Das Lüftungsgerät läuft wieder in der selben Lüftungsstufe wie vor der Sperrung.
Bei Auswahl des Differenzdruckwächters auf technische Daten des Schaltausgangs (potentialfreier Relaiskontakt k) achten. Mindestschaltleistung: 230 VAC, 2A
Die Verbindung zwischen Differenzdruckwächter und Lüftungsgerät erfolgt mit Anschlusskabel W3''.
Der potentialfreie Relaiskontakt k des Differenzdruckwächters P wird auf der Steuerplatine A2 an den Klemmen "N" und " " angeschlossen.
Zuvor muss die Steckbrücke an den Klemmen "N" und " " der Steuerplatine A2 entfernt werden.
A1 - Elektro-Anschlusskasten WR 600
A2 - Steuerplatine
B1 - Raumluftsteuerung RLS 1 WR
P - Differenzdruckwächter mit potentialfreiem Relaiskontakt k (bauseitig bereitstellen)
k - Schaltausgang, potentialfreier Relaiskontakt
W3" - Anschlusskabel für Differenzdruckwächter (bauseitig bereitstellen)
ABL - Abluft
ZUL - Zuluft
Es können bis zu 5 Raumluftsteuerungen RLS 1 WR am Lüftungsgerät angeschlossen werden. Bei Anschluss mehrerer Raumluftsteuerungen darf kein CO2-Sensor angeschlossen sein.
A1 - Elektro-Anschlusskasten WR 600
A2 - Steuerplatine: Jumpereinstellung = Werkseinstellung
B1 - 1. Raumluftsteuerung RLS 1 WR
B2 - 2. Raumluftsteuerung RLS 1 WR
W1 - Anschlusskabel 230 VAC
W2 - Steuerleitung für Raumluftsteuerung
V - Verteiler (bauseitig)
Das Lüftungsgerät ist werkseitig für den Anschluss der Raumluftsteuerung RLS 1 WR vorbereitet. Jumper 8 auf der Steuerplatine A2 ist gesetzt.
Anschluss eines Hygrostaten zur bedarfsgerechten Feuchteabfuhr. Dieser muss einen potentialfreien Schaltausgang besitzen, z. B. Maico Hygrostat HY 5.
Der Hygrostat schaltet das Lüftungsgerät stets in Lüftungsstufe 3, wenn der eingestellte Feuchtewert überschritten wird. Sinkt die Luftfeuchte im Raum, schaltet das Lüftungsgerät in die zuvor gewählte Lüftungsstufe zurück.
Wenn Lüftungsstufe 3 von Hand oder per Zeitschaltuhr in Stufe 2 oder 1 zurückgeschaltet wird, ist die Automatikfunktion des Hygrostaten vorübergehend deaktiviert. Diese ist dann wieder aktiv geschaltet, wenn der eingestellte Sollwert des Hygrostaten einmal unterschritten wird.
A1 -Elektro-Anschlusskasten WR 600
A2 - Steuerplatine: Jumper 10 (CO2) nicht gesetzt / Jumper 8 nicht gesetzt
B1 - Raumluftsteuerung RLS 2 F
r.F. - Hygrostat HY 5, siehe Zubehör
W1 - Anschlusskabel 230 VAC
W2 - Steuerleitung für Raumluftsteuerung
W3´ - Anschlusskabel für externen Hygrostat (bauseitig). Anschluss auf Steuerplatine A2 an Klemmen „CO2“, siehe Abbildung.
Stellen Sie den Schaltpunkt am Hygrostaten manuell ein.
Schließen Sie nie einen Hygrostaten und CO2-Sensor gemeinsam an.
A - Lüftungsgerät WR 600
A1 - Elektro-Anschlusskasten
A2 - Steuerplatine
B/B1 - Raumluftsteuerung
W1 - Anschlusskabel 230 VAC
W2 - Steuerleitung für Raumluftsteuerung
F - Netzfilter
MP1 - Motorplatine 1 für Zuluftventilator
MP2 - Motorplatine 2 für Abluftventilator
M1 - Zuluftventilator
M2 - Abluftventilator
S - Türkontaktschalter: Betätigung durch Frontplatte
Tmin - Frostschutz-Temperaturfühler
Zuluft
S1 (blau) Potentiometer-Stellrad Lüftungsstufe 1
S2 (blau) Potentiometer-Stellrad Lüftungsstufe 2
S3 (blau) Potentiometer-Stellrad Lüftungsstufe 3
Abluft
S1 (rot) Potentiometer-Stellrad Lüftungsstufe 1
S2 (rot) Potentiometer-Stellrad Lüftungsstufe 2
S3 (rot) Potentiometer-Stellrad Lüftungsstufe 3
Jumpereinstellungen
J 1-3 Volumenstrombereich der Potentiometer
J 4-5 Frostschutztemperatur
J 6 Keine Funktion
J 7 Lüftungsstufe 3 wird nach einer Stunde zurückgesetzt
J 8 Raumluftsteuerung (Werkseinstellung RLS 1 WR)
J 9 Ausschalten des Lüftungsgerätes möglich (On/Off aktiv)
J 10 Hygrostatanschluss freigeschaltet
Weitere Anschlussmöglichkeiten
W3/W3´ - Anschlusskabel (bauseitig) für Hygrostat, CO2-Sensor, externe Betriebsanzeige, Thermostat oder Differenzdruckwächter.
k1 - Potentialfreier Relaiskontakt (max. 3 A / 250 VAC, 2 A / 30 VDC). Der Kontakt ist geschlossen, wenn das Lüftungsgerät läuft.
ABL - Abluft
ZUL - Zuluft
N - Netz
BA - Betreibsanzeige
BT- Bedienteil
A - Lüftungsgerät WR 600
A1 - Elektro-Anschlusskasten
A2 - Steuerplatine
B/B1 - Raumluftsteuerung
W1 - Anschlusskabel 230 VAC
W2 - Steuerleitung für Raumluftsteuerung
F - Netzfilter
MP1 - Motorplatine 1 für Zuluftventilator
MP2 - Motorplatine 2 für Abluftventilator
M1 - Zuluftventilator
M2 - Abluftventilator
S - Türkontaktschalter: Betätigung durch Frontplatte
Tmin - Frostschutz-Temperaturfühler
Zuluft
S1 (blau) Potentiometer-Stellrad Lüftungsstufe 1
S2 (blau) Potentiometer-Stellrad Lüftungsstufe 2
S3 (blau) Potentiometer-Stellrad Lüftungsstufe 3
Abluft
S1 (rot) Potentiometer-Stellrad Lüftungsstufe 1
S2 (rot) Potentiometer-Stellrad Lüftungsstufe 2
S3 (rot) Potentiometer-Stellrad Lüftungsstufe 3
Jumpereinstellungen
J 1-3 Volumenstrombereich der Potentiometer
J 4-5 Frostschutztemperatur
J 6 Keine Funktion
J 7 Lüftungsstufe 3 wird nach einer Stunde zurückgesetzt
J 8 Raumluftsteuerung (Werkseinstellung RLS 1 WR)
J 9 Ausschalten des Lüftungsgerätes möglich (On/Off aktiv)
J 10 Hygrostatanschluss freigeschaltet
Weitere Anschlussmöglichkeiten
W3/W3´ - Anschlusskabel (bauseitig) für Hygrostat, CO2-Sensor, externe Betriebsanzeige, Thermostat oder Differenzdruckwächter.
k1 - Potentialfreier Relaiskontakt (max. 3 A / 250 VAC, 2 A / 30 VDC). Der Kontakt ist geschlossen, wenn das Lüftungsgerät läuft.
ABL - Abluft
ZUL - Zuluft
N - Netz
BA - Betreibsanzeige
BT- Bedienteil
Anschluss eines Hygrostaten zur bedarfsgerechten Feuchteabfuhr. Dieser muss einen potentialfreien Schaltausgang besitzen, z. B. Maico Hygrostat HY 5.
Der Hygrostat schaltet das Lüftungsgerät stets in Lüftungsstufe 3, wenn der eingestellte Feuchtewert überschritten wird. Sinkt die Luftfeuchte im Raum, schaltet das Lüftungsgerät in die zuvor gewählte Lüftungsstufe zurück.
Wenn Sie Lüftungsstufe 3 von Hand in Stufe 2 oder 1 zurückschalten, ist die Automatikfunktion des Hygrostaten vorübergehend deaktiviert. Diese ist dann wieder aktiv geschaltet, wenn der eingestellte Sollwert des Hygrostaten einmal unterschritten wird.
A1 - Elektro-Anschlusskasten WR 600
A2 - Steuerplatine: Jumper 10 (CO2) offen
B1 - Raumluftsteuerung RLS 1 WR
r.F. - Hygrostat HY 5, siehe Zubehör
W1 - Anschlusskabel 230 VAC
W2 - Steuerleitung für Raumluftsteuerung
W3´ - Anschlusskabel für externen Hygrostaten (bauseitig). Anschluss auf Steuerplatine A2 an Klemmen „CO2“, siehe Abbildung.
Stellen Sie den Schaltpunkt am Hygrostaten manuell ein.
Schließen Sie nie einen Hygrostaten und CO2-Sensor gemeinsam an.
Wird das Wärmerückgewinnungsgerät in einem Passivhaus installiert, ist ein Heizregister in der Außenluft notwendig, um einen ständigen Luftwechsel zu gewährleisten.
Es wärmt kalte Außenluft vor und hält den Wärmetauscher frostfrei. Die Einschalttemperatur des TH 10 ist auf -3 °C einzustellen.
Bei zu kalter Außenlufttemperatur schaltet die externe Frostschutzheizung des DRH 25-6 ein und gewährleistet einen ununterbrochenen Lüftungsbetrieb.
Die Abschaltdifferenz ist auf 5 K einzustellen. Wahlweise kann die Einschalttemperatur am Einstellrad des TH 10 manuell verändert werden.
Fühler „S1“ des Luftstromwächters ist in Strömungsrichtung min. 30 cm vor dem Elektro-Lufterhitzer zu installieren. Temperaturfühler „R1“ des TH 10 ist in Strömungsrichtung min. 50 cm nach dem Elektro-Lufterhitzer zu installieren.
LW 9 - Luftstromwächter
S1 - Fühler Luftstromwächter vor DRH..
JP1 - Steckbrücke auf Betriebsart „H“ stecken. Relais schaltet mit sinkender Temperatur ein.
TH 10 - Thermostat
R1 - Temperaturfühler nach DRH..
US 16 T - Universalschütz
DRH 25-6 - Elektro-Lufterhitzer
S - Sensor
Zum Schutz des Elektro-Heizregisters vor Verschmutzung wird die Filterbox TFE 25-4 (mit G4-Filter) empfohlen. Bei Einsatz einer Filterbox, kann aus dem Wärmerückgewinnungsgerät der G4-Filter im Außenluftkanal entfernt werden.
Die Frostfreiheit des Wärmetauschers kann mit einem Erdkollektor und Sole-Luft-Wärmetauscher erzielt werden.
Für externes Heizregister, Filterbox, Außenluft- und Fortluftkanal: Zum Schutz vor Kondenswasser sind diese diffusionsdicht zu dämmen.
