Hygrostat

HY 10 AP

Nicht mehr lieferbar
Artikelnummer: 0157.0358
Hersteller: MAICO
Hygrostat zur Steuerung von Lüftungssystemen in Abhängigkeit der relativen Luftfeuchte, mit... mehr Info

Produktdatenblatt

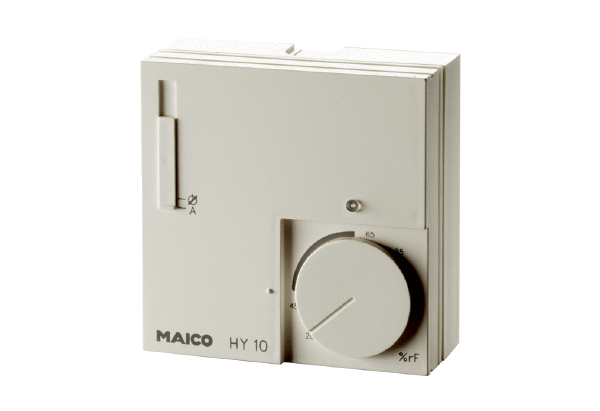

HY 10 AP IM0009654.PNG Hygrostat zur Steuerung von Lüftungssystemen in Abhängigkeit der relativen Luftfeuchte, mit Feineinstellbereich und Standby-Modus, Aufputz

Kennlinie

Maßzeichnung

Technische Daten

HY 10 AP - Technische Daten

Artikel HY 10 AP
Spannungsart Wechselstrom
Bemessungsspannung 230 V
Netzfrequenz 50 Hz
Schutzart IP 20
Einbauart Aufputz
Farbe reinweiß, ähnlich RAL 9010
Gewicht 0,1 kg
Gewicht mit Verpackung 0,14 kg
Breite 81 mm
Höhe 81 mm
Tiefe 36 mm
Breite mit Verpackung 195 mm
Höhe mit Verpackung 90 mm
Tiefe mit Verpackung 37 mm
Umgebungstemperatur 0 °C bis 50 °C
Verpackungseinheit 1 Stück
Sortiment C
GTIN (EAN) 4012799573586
Artikelnummer 0157.0358
Listenpreis, ohne Mehrwertsteuer
Bezug über den Fachgroßhandel*
auf Anfrage

Zubehör von

HY 10 AP - Zubehör von

ist allgemeines Zubehör von

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Rohreinschubventilator Rohreinschubventilatoren ECA 11 E / ECA 15 E - - -
Axial-Wandeinbauventilator Axial-Wandeinbauventilatoren EZF, DZF mit Wandhülse - - -
Radial-Dachventilator Radial-Dachventilatoren EHD - - -
Radial-Flachbox Radial-Flachbox EFR - - -
Axial-Wandventilator DN 200 - - -
Axial-Wandventilator DN 250 - - -
Axial-Wandventilator DN 350 - - -
Axial-Wandventilator DN 400 - - -
Axial-Wandventilator DN 450 - - -
Axial-Wandventilator DN 500 - - -
Axial-Wandventilator DN 560 - - -
Axial-Wandventilator DN 600 - - -
Axial-Dachventilator EZD, DZD - DN 355 - - -
Axial-Dachventilator EZD, DZD - DN 400 - - -
Axial-Dachventilator EZD, DZD - DN 500 - - -
Axial-Dachventilator DZD - DN 600 - - -
Axial-Wandventilator Axial-Wandventilatoren DZQ - - -
Axialer Wandeinbauventilator Wandeinbauventilatoren EZF, DZF - - -
Axial-Rohrventilator Rohrventilatoren EZR, DZR - - -
Axial-Wandventilator DZQ 30/6 B 0083.0119 auf Anfrage
  • Auf den Merkzettel
Axial-Wandventilator DZS 30/6 B 0094.0014 auf Anfrage
  • Auf den Merkzettel
Axial-Wandventilator DZQ 30/4 B 0083.0120 auf Anfrage
  • Auf den Merkzettel
Axial-Wandventilator DZS 30/4 B 0094.0015 auf Anfrage
  • Auf den Merkzettel
Axial-Wandventilator DZQ 30/2 B 0083.0121 auf Anfrage
  • Auf den Merkzettel
Axial-Wandventilator DZS 30/2 B 0094.0016 auf Anfrage
  • Auf den Merkzettel
Axial-Wandventilator DZQ 30/84 B 0083.0145 auf Anfrage
  • Auf den Merkzettel
Axial-Wandventilator DZQ 30/42 B 0083.0147 auf Anfrage
  • Auf den Merkzettel
Axial-Wandventilator DZS 30/42 B 0094.0044 auf Anfrage
  • Auf den Merkzettel
Axial-Dachventilator DZD 30/4 B 0087.0215 auf Anfrage
  • Auf den Merkzettel
Axial-Dachventilator DZD 30/2 B 0087.0216 auf Anfrage
  • Auf den Merkzettel
Radial-Dachventilator Radial-Dachventilatoren ERD, DRD - - -
Radial-Flachbox Radial-Flachbox EFR - - -
Axial-Wandventilator EZQ 30/6 B 0083.0105 auf Anfrage
  • Auf den Merkzettel
Axial-Wandventilator EZS 30/6 B 0094.0002 auf Anfrage
  • Auf den Merkzettel
Axial-Wandventilator EZQ 30/4 B 0083.0106 auf Anfrage
  • Auf den Merkzettel
Axial-Wandventilator EZS 30/4 B 0094.0003 auf Anfrage
  • Auf den Merkzettel
Axial-Wandventilator DN 350 - - -
Axial-Wandventilator DN 400 - - -
Axial-Wandventilator DN 500 - - -
Axial-Wandventilator DN 600 - - -
Axial-Rohrventilator Axial-Rohrventilatoren EZR, DZR - - -
Axial-Rohrventilator Rohrventilatoren EZR, DZR - - -
Axialer Dachventilator DZD - DN 600 - - -
Kleinraumventilator ECA 100 ipro 0084.0200 auf Anfrage
  • Auf den Merkzettel
Kleinraumventilator ECA 100 ipro K 0084.0205 auf Anfrage
  • Auf den Merkzettel
Kleinraumventilator ECA 150 ipro 0084.0085 auf Anfrage
  • Auf den Merkzettel
Kleinraumventilator ECA 150 ipro K 0084.0091 auf Anfrage
  • Auf den Merkzettel
Kleinraumventilator ECA 120 0084.0006 auf Anfrage
  • Auf den Merkzettel
Kleinraumventilator ECA 120 24 V 0084.0019 auf Anfrage
  • Auf den Merkzettel
Kleinraumventilator ECA 120 K 0084.0009 auf Anfrage
  • Auf den Merkzettel
Ventilatoreinsatz ER 60 0084.0100 auf Anfrage
  • Auf den Merkzettel
Ventilatoreinsatz ER 100 0084.0130 auf Anfrage
  • Auf den Merkzettel
Aufputzventilator ER-AP 60 0084.0150 auf Anfrage
  • Auf den Merkzettel
Aufputzventilator ER-AP 100 0084.0170 auf Anfrage
  • Auf den Merkzettel
Aufputzventilator, Brandschutz ER-APB 60 0084.0156 auf Anfrage
  • Auf den Merkzettel
Aufputzventilator, Brandschutz ER-APB 100 0084.0176 auf Anfrage
  • Auf den Merkzettel
Axial-Wandventilator EZQ 30/2 B 0083.0107 auf Anfrage
  • Auf den Merkzettel
Axial-Dachventilator EZD 30/6 B 0087.0203 auf Anfrage
  • Auf den Merkzettel
Axial-Dachventilator EZD 30/4 B 0087.0204 auf Anfrage
  • Auf den Merkzettel
Axial-Wandventilator DZQ 30/64 B Nicht mehr lieferbar 0083.0146 auf Anfrage
  • Auf den Merkzettel
Axial-Wandventilator DZS 30/64 B Nicht mehr lieferbar 0094.0043 auf Anfrage
  • Auf den Merkzettel
Axial-Wandventilator DZS 30/84 B Nicht mehr lieferbar 0094.0042 auf Anfrage
  • Auf den Merkzettel
Kleinraumventilator ECA 100 Nicht mehr lieferbar 0084.0000 auf Anfrage
  • Auf den Merkzettel
Kleinraumventilator ECA 100 24 V Nicht mehr lieferbar 0084.0018 auf Anfrage
  • Auf den Merkzettel
Kleinraumventilator ECA 100 K Nicht mehr lieferbar 0084.0003 auf Anfrage
  • Auf den Merkzettel
Kleinraumventilator ECA 150 Nicht mehr lieferbar 0084.0012 auf Anfrage
  • Auf den Merkzettel
Kleinraumventilator ECA 150/4 Nicht mehr lieferbar 0084.0036 auf Anfrage
  • Auf den Merkzettel
Kleinraumventilator ECA 150 K Nicht mehr lieferbar 0084.0015 auf Anfrage
  • Auf den Merkzettel
Kleinraumventilator ECA 150/4K Nicht mehr lieferbar 0084.0037 auf Anfrage
  • Auf den Merkzettel
Ventilatoreinsatz ER 60 GVZC EC Nicht mehr lieferbar 0084.0116 auf Anfrage
  • Auf den Merkzettel
Zentrales Lüftungsgerät WS 170 KBR Nicht mehr lieferbar 0095.0085 auf Anfrage
  • Auf den Merkzettel
Zentrales Lüftungsgerät WS 170 KBL Nicht mehr lieferbar 0095.0086 auf Anfrage
  • Auf den Merkzettel
Zentrales Lüftungsgerät WS 250 Nicht mehr lieferbar 0095.0050 auf Anfrage
  • Auf den Merkzettel
Zentrales Lüftungsgerät WR 300 Nicht mehr lieferbar 0095.0078 auf Anfrage
  • Auf den Merkzettel
Zentrales Lüftungsgerät WR 400 Nicht mehr lieferbar 0095.0079 auf Anfrage
  • Auf den Merkzettel
Zentrales Lüftungsgerät WR 600 Nicht mehr lieferbar 0095.0080 auf Anfrage
  • Auf den Merkzettel
Zentrales Lüftungsgerät WRG 180 EC Nicht mehr lieferbar 0082.0059 auf Anfrage
  • Auf den Merkzettel
Zentrales Lüftungsgerät WRG 300 EC Nicht mehr lieferbar 0082.0062 auf Anfrage
  • Auf den Merkzettel
Zentrales Lüftungsgerät WRG 400 EC Nicht mehr lieferbar 0082.0063 auf Anfrage
  • Auf den Merkzettel

Produktbeschreibung

Produkt-beschreibung

HY 10 AP

Kurzinformation

Hygrostat zur Steuerung von Lüftungssystemen in Abhängigkeit der relativen Luftfeuchte, mit Feineinstellbereich und Standby-Modus, Aufputz

Produktbeschreibung

  • Hygrostat zur Steuerung von Ventilatoren in Abhängigkeit der relativen Luftfeuchte.
  • Maximalstrom (bei cos phi=1) 8 A bzw. (bei cos phi=0,6) 4 A.
  • Stufenloser Einstellbereich: 20 % bis 95 % relative Luftfeuchte.
  • Feineinstellung im Komfortbereich bei 45 % bis 65 % relative Luftfeuchte.
  • Schalthysterese: ca. 2 % relative Luftfeuchte.
  • Damit der angeschlossene Ventilator nicht ununterbrochen läuft, wechselt der Hygrostat nach ca. 1 h in den Standby-Betrieb. Damit wird der Ventilator für ca. 4 h abgeschaltet. Ist der Sollwert nach 4 h nicht erreicht, wird der Ventilator wieder eingeschaltet.
  • Um in vermieteten oder öffentlichen Gebäuden zu verhindern, dass der Feuchtigkeits-Sollwert unbefugt verändert wird, kann auf der Geräteunterseite eine Festwertregelung eingestellt werden. Der Sollwert steht dann fest auf 60 % relative Luftfeuchte, unabhängig von der Stellung des Drehknopfs auf der Gerätevorderseite.

Einbauhinweise

  • Montageort in ca. 1,5 m Höhe und frei von direktem Sonnenlicht, Zugluft und Abwärme von elektrischen Geräten und Heizkörpern.
  • Nicht in einer Baueinheit mit elektrischen Geräten, die Wärme entwickeln (z. B. Dimmer) montieren.
  • Ein feuchtigkeitsbindender Untergrund (z. B. Gipskartonplatten) kann das Regelverhalten des Hygrostaten beeinflussen. Daher auf feuchtigkeitsneutralem Untergrund (z. B. Fliesen) montieren.

Inhaltsverzeichnis

Schaltbilder

HY 10 AP - Schaltbilder

Vorgänger - Nachfolger

HY 10 AP - Nachfolger

Produkttyp Name Art.-Nr. Aktion
Hygrostat HY 230 0157.0126
  • Auf den Merkzettel
