Kennlinie

WS 250 - Kennlinie

Stufe 1: 100 m³/h
Stufe 2: 150 m³/h
Stufe 3: 250 m³/h

WS 250 - Kennlinie

I - Q_h = 30 kWh/(m²a)

II - Q_h = 40 kWh/(m²a)

III- Q_h = 50 kWh/(m²a)

IV - Q_h = 60 kWh/(m²a)

V - Q_h = 70 kWh/(m²a)

VI - Q_h = 80 kWh/(m²a)

VII - Q_h = 90 kWh/(m²a)

Heizung

Übergabe: Radiatoren mit Thermostatventil 1 K

Speicherung: keine Speicherung

Verteilung: beheizt, innen, 55°C/45°C , Pumpe geregelt

Erzeugung: Brennwertkessel innerhalb der thermischen Hülle

Trinkwasser warm

Speicherung: indirekt beheizter Speicher innerhalb thermischer Hülle

Verteilung: gebäudezentral ohne Zirkulation, horizontale Verteilung innerhalb der thermischen Hülle

Erzeugung: zentral mit Brennwertkessel

Berücksichtigt: 12,5 kWh/(m²a)

Lüftung

Übergabe: Lüftungsanlage mit Ablufttemperatur 20 °C

Verteilung: Zentrale Zu- und Abluftanlage

Erzeugung: WS 250

Maßzeichnung

WS 250 - Maßzeichnung [mm]

Fortluft
Zuluft
Abluft
Außenluft
Elektroanschluss
Kondensatanschluss

Technische Daten

WS 250 - Technische Daten

Technische Daten

Artikel	WS 250
Anzahl Lüftungsstufen	3
Fördervolumen	100 m³/h - 250 m³/h
Volumenstromkonstant	ja
Drehzahlsteuerbar	−
SEC average	-32,4 kWh/(m²*a)
Energieeffizienzklasse	B
Spannungsart	Wechselstrom
Bemessungsspannung	230 V
Netzfrequenz	50 Hz / 60 Hz
Leistungsaufnahme	30 W - 95 W / Bei 100 Pa Gegendruck
I_Max	6,9 A / Bei aktiver Frostschutzheizung
Schutzart	IP 00
Elektrische Steckverbindung	Schuko
DIBT-Zulassung	ja
PHI-Zertifizierung	ja
Aufstellungsort	Keller / Speicher / Kniestock / Hauswirtschaftsraum / Heizungsraum
Systemart	zentral
Material Wärmetauscher	Kunststoff
Farbe	reinweiß, ähnlich RAL 9010
Gewicht	79 kg
Gewicht mit Verpackung	87,5 kg
Filterklasse	G4 / F7 / G4 / F7
Anschlussdurchmesser	160 mm
Anschlussdurchmesser Kondensatablauf	1/2" Schlauchanschluss
Breite	759 mm
Höhe	854 mm
Tiefe	531 mm
Breite mit Verpackung	780 mm
Höhe mit Verpackung	985 mm
Tiefe mit Verpackung	550 mm
Fördermitteltemperatur bei I_Max	50 °C
Wärmebereitstellungsgrad	92 %
Wärmetauscherbauart	Kreuz-Gegenstrom
Bypass	automatisch
Vorheizregister	integriert
Enthalpie-Wärmetauscher	optional (WSET 250)
Frostschutzschaltung	ja
Sommerschaltung	Abluft
Filterüberwachung	druckgesteuert
Feuchteregelung	optional mit HY 5, HY 5 I, HY 10 AP, HY 10 UP
CO₂-Regelung (optional)	SKD + Relais (bauseits)
Luftqualitätsregelung (optional)	EAQ 10/1
KNX-Anbindung (optional)	bauseits
MODBUS-Schnittstelle	nein
Bedienteil im Lieferumfang	ja
Bedienteil (optional)	nein
Funk Ein-/Ausschaltung (optional)	XE 1, XS 1
Funkintegration EnOcean (optional)	nein
Mobile Ansteuerung	nein
Schalldruckpegel Gehäuseabstrahlung	36 dB(A) / Abstand 1 m, Schallabsorption 10 m²
Zulassungsnummer	Z-51.3-104
Verpackungseinheit	1 Stück
Sortiment	K
GTIN (EAN)	4012799950509
Artikelnummer	0095.0050
Listenpreis, ohne Mehrwertsteuer Bezug über den Fachgroßhandel*	auf Anfrage

Schallleistungspegel im Oktavspektrum

	63 Hz	125 Hz	250 Hz	500 Hz	1 kHz	2 kHz	4 kHz	8 kHz	Gesamt
L_WA2, Stufe 2 (dB(A))	29	34	29	33	24	22	20	16	38
L_WA5, Stufe 2 (dB(A))	28	37	39	40	40	40	34	26	48
L_WA6, Stufe 2 (dB(A))	18	27	26	31	39	26	17	8	41

L_WA2 = Gehäuse-Schallleistungspegel in dB

L_WA5 = Freiansaug-Schallleistungspegel in dB

L_WA6 = Freiausblas-Schallleistungspegel in dB

L_WA5, L_WA6 = an die freie Umgebung abgegebene Schallleistung. L_WA5 Abluftstutzen, L_WA6 Zuluftstutzen.

Gemessen bei Fördervolumen 150 m³/h.

Zubehör / Ersatzteile

WS 250 - Zubehör / Ersatzteile

Spezielles Zubehör

Produkttyp	Name	Art.-Nr.	Preis*(EUR)
Luftfilter, Ersatz	WSF 250	0093.0890	auf Anfrage
Luftfilter, Ersatz	WSG 250	0093.0891	auf Anfrage
Enthalpie-Wärmetauscher	WSET 250 Nicht mehr lieferbar	0192.0610	auf Anfrage
Wandhalter	WSK 250 Nicht mehr lieferbar	0018.0223	auf Anfrage

Allgemeines Zubehör

Produkttyp	Name	Art.-Nr.	Preis*(EUR)	Aktion
MAICOTherm-Lüftungsrohrsystem, wärmegedämmt	Wärmegedämmtes Lüftungsrohrsystem MAICOTherm MT	-	-	-
Weitwurfdüse	WD	-	-	-
MAICOFlex-Lüftungsrohrsystem, rund	Flexibles rundes Lüftungsrohrsystem MAICOFlex	-	-	-
Türlüftungsgitter	Türlüftungsgitter	-	-	-
Innengitter, einstellbar	AZE 100	-	-	-
MAICO FFS-Lüftungsrohrsystem, flach	Flexibles flaches Lüftungsrohrsystem MAICO FFS	-	-	-
Verschlussklappe	AS 20	0151.0330	auf Anfrage
Außengitter	MGR 160 alu	0078.0036	auf Anfrage
Außenluft-Wandstutzen	KW-AL 16E	0152.0077	auf Anfrage
Außenluft-Wandstutzen	KW-AL 16W	0152.0078	auf Anfrage
Außenluft-Wandstutzen	KW-AL 20E	0152.0081	auf Anfrage
Außenluft-Wandstutzen	KW-AL 20W	0152.0082	auf Anfrage
Fortluft-Wandstutzen	KW-FL 16E	0152.0079	auf Anfrage
Fortluft-Wandstutzen	KW-FL 16W	0152.0080	auf Anfrage
Fortluft-Wandstutzen	KW-FL 20E	0152.0083	auf Anfrage
Fortluft-Wandstutzen	KW-FL 20W	0152.0084	auf Anfrage
Kombi-Wandstutzen	KWH 16 L	0152.0061	auf Anfrage
Kombi-Wandstutzen	KWH 16 R Auslaufprodukt	0152.0060	auf Anfrage
Kombi-Wandstutzen	KWH 16 R Neuheit	0152.0122	auf Anfrage
Kombi-Wandstutzen	KWH 20 L	0152.0063	auf Anfrage
Kombi-Wandstutzen	KWH 20 R	0152.0062	auf Anfrage
Dachdurchführung	DF 160 S	0092.0375	auf Anfrage
Dachpfanne	DP 160 SB	0092.0380	auf Anfrage
Dachpfanne	DP 160 A	0092.0383	auf Anfrage
Befestigungsschelle	BS 160	0092.0360	auf Anfrage
Regenschutzgitter	RG 160	0151.0281	auf Anfrage
Ab- und Zuluftventil	AZV 100	0152.0087	auf Anfrage
Tellerventil, Kunststoff	TK 10	0151.0192	auf Anfrage
Tellerventil, Kunststoff	TK 12	0151.0198	auf Anfrage
Tellerventil, Metall	TM 10	0151.0194	auf Anfrage
Tellerventil, Metall	TM 12	0151.0196	auf Anfrage
Tellerventil, Edelstahl	TM-V2A 10	0151.0374	auf Anfrage
Tellerventil, Edelstahl	TM-V2A 12	0151.0375	auf Anfrage
Tellerventil, Metall	TFA 10 Auslaufprodukt	0151.0369	auf Anfrage
Tellerventil, Metall	TFA 12 Auslaufprodukt	0151.0370	auf Anfrage
Tellerventil, Metall	TFA 10 Neuheit	0151.0411	auf Anfrage
Tellerventil, Metall	TFA 12 Neuheit	0151.0412	auf Anfrage
Tellerventil, Metall	TFZ 10 Auslaufprodukt	0151.0364	auf Anfrage
Tellerventil, Metall	TFZ 12 Auslaufprodukt	0151.0365	auf Anfrage
Tellerventil, Metall	TFZ 10 Neuheit	0151.0416	auf Anfrage
Tellerventil, Metall	TFZ 12 Neuheit	0151.0417	auf Anfrage
Einbaurahmen für TFA/TFZ	EBR-D 10 Auslaufprodukt	0092.0493	auf Anfrage
Einbaurahmen für TFA/TFZ	EBR-D 12 Auslaufprodukt	0092.0494	auf Anfrage
Zuluftventil	ZWVQ 10	0152.0064	auf Anfrage
Zuluftventil	ZWVQ 12	0152.0065	auf Anfrage
Fettfilterelement für Abluft	FFE 10	0092.0506	auf Anfrage
Schalldämpfer-Box	SB 12/16	0059.0995	auf Anfrage
Rohrschalldämpfer	RSR 10 Restposten	0092.0311	auf Anfrage
Rohrschalldämpfer	RSR 12 Restposten	0092.0312	auf Anfrage
Rohrschalldämpfer	RSR 16/50 Auslaufprodukt	0092.0324	auf Anfrage
Rohrschalldämpfer	RSR 8-1	0092.0591	auf Anfrage
Rohrschalldämpfer	RSR 10-1	0092.0592	auf Anfrage
Rohrschalldämpfer	RSR 12-1	0092.0593	auf Anfrage
Rohrschalldämpfer	RSR 16-1	0092.0595	auf Anfrage
Rohrschalldämpfer	RSR 16/50-1	0092.0603	auf Anfrage
Einschubschalldämpfer	SDE 8	0044.0213	auf Anfrage
Einschubschalldämpfer	SDE 10	0044.0214	auf Anfrage
Einschubschalldämpfer	SDE 12	0044.0215	auf Anfrage
Einschubschalldämpfer	SDE 16	0044.0216	auf Anfrage
Elektro-Lufterhitzer	ERH 16-2	0082.0102	auf Anfrage
Wasser-Lufterhitzer	WRH 16-2	0082.0118	auf Anfrage
Luftfilter	TFE 16-4	0149.0077	auf Anfrage
Luftfilter	TFE 16-7	0149.0052	auf Anfrage
Thermostat	TH 10	0157.0764	auf Anfrage
Kanalfühler	FL 30 P	0157.0780	auf Anfrage
Raumfühler	FR 30 P	0157.0781	auf Anfrage
Luftstromwächter	LW 9	0157.0779	auf Anfrage
Luftqualitätsregler	EAQ 10/1 Auslaufprodukt	0157.0777	auf Anfrage
Sole-Luft-Wärmetauscher	EW-K 225 Nicht mehr lieferbar	0192.0520	auf Anfrage
Edelstahl-Lufthaube	LH-V2A 16 Nicht mehr lieferbar	0151.0380	auf Anfrage
Wärmegedämmter Aufsatzbogen mit langem Schenkel	ABLS 160 Nicht mehr lieferbar	0058.0048	auf Anfrage
Rohrschalldämpfer	RSR 8 Nicht mehr lieferbar	0092.0310	auf Anfrage
Rohrschalldämpfer	RSR 16 Nicht mehr lieferbar	0092.0314	auf Anfrage
Luftfilter	TFE 16-5 Nicht mehr lieferbar	0149.0061	auf Anfrage
Temperaturregelsystem	ETL 16 P Nicht mehr lieferbar	0157.0824	auf Anfrage
Hygrostat	HY 5 Nicht mehr lieferbar	0157.0123	auf Anfrage
Hygrostat	HY 5 I Nicht mehr lieferbar	0157.0125	auf Anfrage
Hygrostat	HY 10 AP Nicht mehr lieferbar	0157.0358	auf Anfrage
Hygrostat	HY 10 UP Nicht mehr lieferbar	0157.0357	auf Anfrage
Funkschalter	XS 1 Nicht mehr lieferbar	0157.0344	auf Anfrage
Funkempfänger	XE 1 Nicht mehr lieferbar	0157.0343	auf Anfrage

Ersatzteile

Produkttyp	Name	Art.-Nr.	Preis*(EUR)	Aktion
Türkontaktschalter	TS 1	E157.1150.0000	auf Anfrage
Türkontaktschalter	TS 2	E157.0887.0000	auf Anfrage

Produktbeschreibung

Produkt-beschreibung

Kurzinformation

Name: WS 250
Brand: MAICO
SKU: 0095.0050

Zentrales Lüftungsgerät mit sehr effektiver Wärmerückgewinnung, EC-Motoren mit Konstant-Volumenstromregelung, 4 x DN 160, inkl. Digital-Bedienteil, Frostschutzheizung, Bypass, DIBT- und Passivhauszulassung, 100 - 250 m³/h, KNX-Anbindung möglich

Produktbeschreibung

Merkmale

Automatische Konstant-Volumenstromregelung für gleichbleibende Luftmenge.
Besonders energiesparend durch Gleichstrommotoren.
Verzinktes Blechgehäuse, außen pulverbeschichtet nach RAL 9010, in Sandwichbauweise, mit integrierter Wärmedämmung.
Farbe reinweiß ähnlich RAL 9010.
Integriertes Filtersystem mit Grobstaubfilter (G4) und Feinstaubfilter (F7) in der Außenluft, Grobstaubfilter (G4) in der Abluft. Filterwechsel ohne Werkzeug möglich.
Elektronische Filterüberwachung mit Meldung zum Filterwechsel auf dem Bedienteil.
4 Rohranschlüsse DN 160 mit Gummilippendichtung an der Oberseite des Gerätes. Zum direkten Anschluss von Rohrschalldämpfern.
Luftaufteilung Bypass/Wärmetauscher = 70 % / 30 %.
Bedienteil im Lieferumfang enthalten.
DIBT-Zulassung und PH-Zertifizierung.
Anbindung an KNX-Systeme möglich.

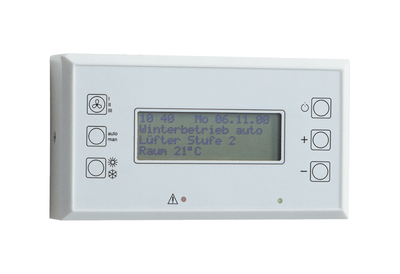

Bedienteil

Im Lieferumfang WS 250.
Schalten der Lüftungsstufen, Zeitschaltuhr, Tages- und Wochenprogramme, Filterwechselanzeige und Störungsmeldungen.
Der Anschluss des Bedienteils an das Zentralgerät erfolgt über eine geschirmte 5-adrige Leitung. Deren maximale Länge beträgt 100 m.
Abmessungen des Bedienteils:

Breite: 150 mm
Höhe: 80 mm
Tiefe: 32 mm

Wärmetauscher

Kreuz-Gegenstrom-Wärmetauscher aus Kunststoff (PS).
Einfaches Herausnehmen des Wärmetauschers zur Reinigung mit Wasser.

Frostschutz

Integrierte Defrosterheizung (1500 W) für störungs- und frostfreien Betrieb.
Empfehlung: Geräte mit Wärmerückgewinnung mit einem Sole-Erdwärmetauscher kombinieren.

Energieeffiziente Ventilatoren

2 Radial-Gleichstromventilatoren, je ein Ventilator für Zuluft und Abluft. Einstellbar in 5 m³/h Schritten von 100 m³/h bis 250 m³/h.
3 Lüftungsstufen:

1 = Reduzierte Lüftung
2 = Nennlüftung
3 = Intensivlüftung
Werkseinstellung: 100 / 150 / 200 m³/h

Montagehinweise

Montage an der Wand oder auf Podest notwendig, um Zugang zum Kondensatanschluss zu gewährleisten.
Zur Aufstellung oder Wandaufhängung mittels Konsole: im Keller, Dachbodenbereich und Technikraum.
Die Frontplatte ist abschraubbar.
Zur Schalldämmung Gehäuse mit Körperschallplatten entkoppeln.

Kondensatablauf

Die Kondensatableitung erfolgt am Geräteboden mittels Schlauch (DN 1/2") zum Anschluss an einen Siphon.

Inhaltsverzeichnis

Schaltbilder

WS 250 - Schaltbilder

WS 250

E1 - Drucksensor / Filter

E2 - CO2-Melder / Relais bauseits (potentialfreier Kontakt)

E3 - Luftqualitätsregler EAQ 10/1 / (potentialfreier Kontakt)

E4 - Feuchtesensor, Hygrostat HY 5

E5 - Zusatzheizung vorhanden, Drahtbrücke (Option) (bei ext. Zusatzheizung, Brücke E5 verdrahten)

E6 - Select extern Temp.-Fühler T2, Drahtbrücke (Option) (bei ext. Temp.-Fühler T2, Brücke E6 verdrahten)

T1 - Temp.-Fühler Außenluft

T2 - Temp.-Fühler extern (Option)

T3 - Temp.-Fühler Fortluft

T4 - Raumfühler Abluft

K5 - Schaltkontakt für ext. Zusatzheizung

S1 - Sicherheits-Schalter / Betätigung durch Frontplatte

ZH - Externe Zusatzheizung (Option)

M1 - Ventilator Zuluft

M2 - Ventilator Abluft

M3 - Stellmotor Bypassklappe

ST - Schaltnetzteil

LT - Leistungsteil

FH - Frostschutzheizung

BE - Bedieneinheit

G - Gehäuse

E - Einschub

O - Option

WS 250 mit KNX BUS

SD - Steckdose

LT - Leistungsteil

E5 - Drahtbrücke E5 verdrahten

BE - Bedieneinheit

O - Option

K1 - Klemme 1 - Entfeuchten

K2 - Klemme 3 - Entfeuchten

T4 - Raumfühler

T2 - Alternativer Raumfühler zu Bedieneinheit. Temp.-Fühler extern "KTY81-110" / Option

KA - KNX Aktor bauseitig

BUS - KNX BUS

WS 250 auf "man. Lüfter Stufe 1" am Bedienteil einstellen

Programmeirung KNX Aktor:

Stufe 0 = Versorgungsspannung ausschalten (Stufe 0 = A1)

Stufe 1 = A1 EIN, A2 AUS, A3 AUS

Stufe 2 = A1 EIN, A2 EIN, A3 AUS (Stufe 2 = A2)

Stufe 3 = A1 EIN, A2 AUS, A3 EIN (Nachlauf 60 min) (Stufe 3 = A3)

WS 250 mit Elektro-Lufterhitzer ERH 16-2

E5 - Drahtbrücke E5 verdrahten, für externe Zusatzheizung vorhanden

T4 - Raumfühler im Bedienteil des WS 250. Der Heizbedarf wird durch den Vergleich von Raum-Isttemperatur (T4) und Raumsolltemperatur ermittelt

LW 9 - Luftstromwächter im Zuluftkanal

K1 - Leistungsschütz US 16

ETL 16 P - Elektronischer Temperaturregler

FL 30 P - Kanalfühler im Zuluftkanal

FR 30 P - Raumfühler mit Sollwertsteller

ERH 16-2 - Elektro-Lufterhitzer

BE - Bedieneinheit

WR 3223 - Leistungsteil

ZH - Externe Zusatzheizung Ein/Aus

O - Option

SW - Sollwert

K - Kodierung

N - Nachtabsenkung

S - Sensor

pK - E2-E4 potenialfreie Kontakte!

Ext. Kanalfühler und interner Sollwertsteller im ETL16P
Ext. Raumfühler und externer Sollwertsteller
Ext. Kanalfühler und externer Sollwertsteller
Interner Raumfühler und interner Sollwertsteller im ETL16P

Downloads / Videos

WS 250 - Downloads / Videos

Vorgänger - Nachfolger
