Courbe caractéristique

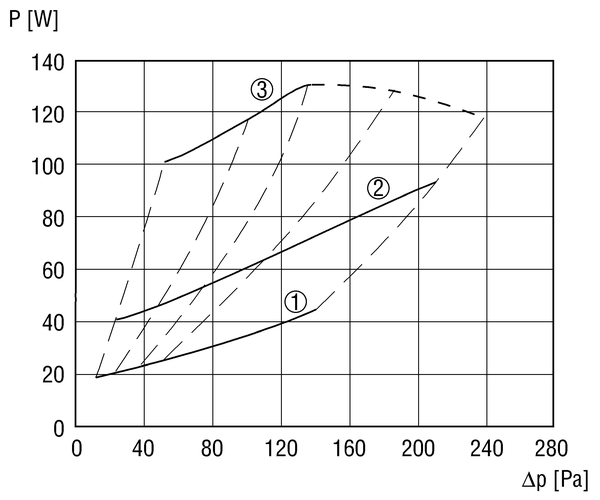

WS 250 - Courbe caractéristique

Position 1 : 100 m³/h
Position 2 : 150 m³/h
Position 3 : 250 m³/h

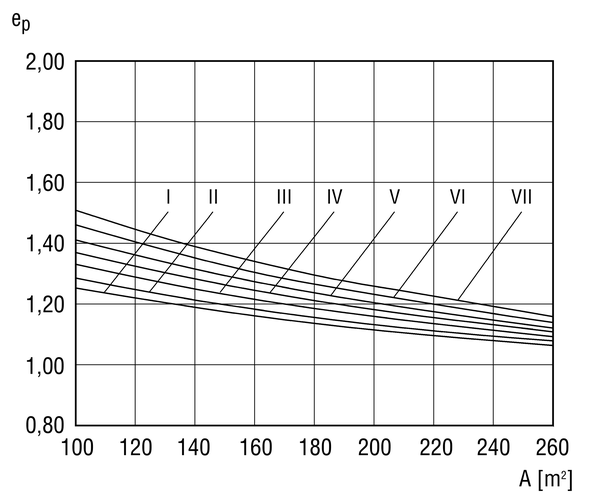

WS 250 - Courbe caractéristique

I - Q_h = 30 kWh/(m²a)

II - Q_h = 40 kWh/(m²a)

III- Q_h = 50 kWh/(m²a)

IV - Q_h = 60 kWh/(m²a)

V - Q_h = 70 kWh/(m²a)

VI - Q_h = 80 kWh/(m²a)

VII - Q_h = 90 kWh/(m²a)

Chauffage

Transfert : Radiateurs avec robinet thermostatique 1 K

Stockage : pas de stockage

Distribution : chauffé, intérieur, 55°C/45°C, pompe régulée

Production : Chaudière à condensation à l'intérieur de la coque thermique.

Eau chaude sanitaire

Stockage : accumulateur à chauffage indirect dans une coque thermique

Distribution : centralisée par bâtiment sans circulation, distribution horizontale à l'intérieur de la coque thermique

Production : centrale avec chaudière à condensation

Hypothèse : 12,5 kWh/(m²a)

Ventilation

Transfert : installation de ventilation avec air sortant à 20°C

Distribution : système central d'arrivée et d'évacuation d'air

Production : WS 250

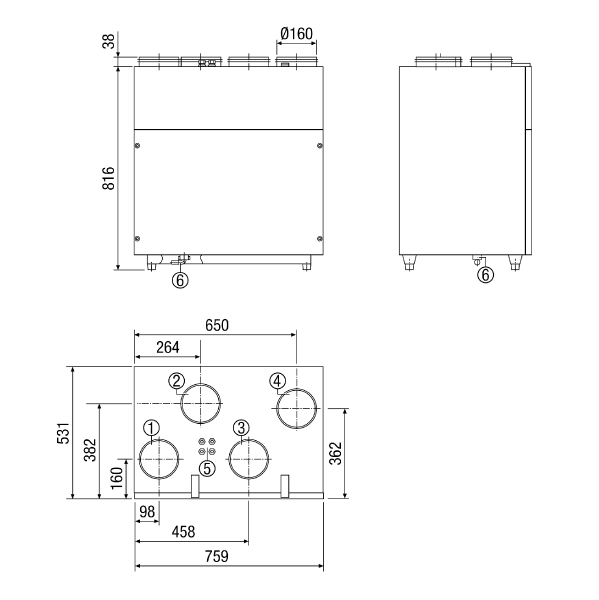

Dessin coté

WS 250 - Dessin coté [mm]

Air vicié
Air de pulsion
Air de reprise
Air extérieur
Branchement électrique
Raccordement pour condensat

Caractéristiques techniques

WS 250 - Caractéristiques techniques

Caractéristiques techniques

Article	WS 250
Nombre de niveaux de ventilation	3
Débit d'air	100 m³/h - 250 m³/h
Débit d'air constant	oui
Vitesse variable	−
SEC average	-32,4 kWh/(m²*a)
Classe de rendement énergétique	B
Type de tension	Courant alternatif
Tension de service	230 V
Fréquence secteur	50 Hz / 60 Hz
Consommation	30 W - 95 W / Avec une contre-pression de 100 Pa
I_Max	6,9 A / Avec chauffage antigel activé
Type de protection	IP 00
Fiche de raccordement électrique	Fiche à contact de protection
Homologation DIBT	oui
Certification PHI	oui
Lieu d'installation	Cave / Combles / Jambage / Local utilitaire domestique / Chaufferie
Type de système	centralisé
Echangeur de chaleur matériau	Matière plastique
Couleur	blanc pur, similaire RAL 9010
Poids	79 kg
Poids avec emballage	87,5 kg
Classe de filtre	G4 / F7 / G4 / F7
Diamètre de raccordement	160 mm
Diamètre de raccordement Écoulement du condensat	Raccordement de tuyau 1/2"
Largeur	759 mm
Hauteur	854 mm
Profondeur	531 mm
Largeur avec emballage	780 mm
Hauteur avec emballage	985 mm
Profondeur avec emballage	550 mm
Température des fluides à I_max	50 °C
Taux de disponibilité de la chaleur	92 %
Type de construction de l'échangeur de chaleur	Courant inversé / contre-courant
Bypass	automatique
Registre de préchauffage	intégré
Échangeur de chaleur à enthalpie	En option (WSET 250)
Protection contre le gel	oui
Mode été	Air sortant
Surveillance du filtre	avec contrôle de pression
Régulation d'humidité	optionnel avec HY 5, HY 5 I, HY 10 AP, HY 10 UP
Régulation CO₂(en option)	SKD + relais (à fournir par le client)
Régulation de la qualité d'air (en option)	EAQ 10/1
Connexion KNX (en option)	à fournir sur site
Interface MODBUS	non
Module de commande fourni	oui
Module de commande (en option)	non
Mise en marche / à l'arrêt radio (en option)	XE 1, XS 1
Intégration radio EnOcean (en option)	non
Commande mobile	non
Niveau de pression acoustique diffusion du bruit	36 dB(A) / Distance 1 m, absorption acoustique 10 m²
Numéro d'homologation	Z-51.3-104
Unité de conditionnement	1 pièce
Gamme	K
GTIN (EAN)	4012799950509
Référence	0095.0050

Niveau sonore dans le spectre des octaves

	63 Hz	125 Hz	250 Hz	500 Hz	1 kHz	2 kHz	4 kHz	8 kHz	Total
L_WA2, Niveau 2 (dB(A))	29	34	29	33	24	22	20	16	38
L_WA5, Niveau 2 (dB(A))	28	37	39	40	40	40	34	26	48
L_WA6, Niveau 2 (dB(A))	18	27	26	31	39	26	17	8	41

L_WA2= niveau sonore du boîtier en dB.

L_WA5= niveau sonore de l'aspiration libre en dB.

L_WA6= niveau sonore du soufflage libre en dB.

L_WA5, L_WA6 = niveau sonore délivré à l'environnement libre. L_WA5 Raccord d'air sortant, L_WA6 Raccord d'air entrant.

Mesuré avec débit d'air 150 m³/h.

Accessoires / Pièces de rechange

WS 250 - Accessoires / Pièces de rechange

Accessoires spécifiques

Type de produit	Nom	Réf.	Prix*(EUR)
Filtre à air, rechange	WSF 250	0093.0890	sur demande
Filtre à air, rechange	WSG 250	0093.0891	sur demande
Échangeur de chaleur à enthalpie	WSET 250 N'est plus disponible	0192.0610	sur demande
Support mural	WSK 250 N'est plus disponible	0018.0223	sur demande

Accessoires divers

Type de produit	Nom	Réf.	Prix*(EUR)	Action
Système à gaine ronde de ventilation MAICOTherm, thermoisolé	Système de ventilation à gaine thermoisolé MAICOTherm MT	-	-	-
Tuyère grande portée	WD	-	-	-
Système de ventilation à gaine ronde MAICOFlex, rond	Système de ventilation à gaine ronde flexible MAICOFlex	-	-	-
Grille de ventilation de porte	Grille de ventilation de porte	-	-	-
Grille intérieure, réglable	AZE 100	-	-	-
Système de ventilation à gaine ronde MAICOFFS plat	Système de ventilation à gaine plate flexible MAICO FFS	-	-	-
Volet de fermeture	AS 20	0151.0330	sur demande
Grille extérieure	MGR 160 alu	0078.0036	sur demande
Raccord mural d'air extérieur	KW-AL 16E	0152.0077	sur demande
Raccord mural d'air extérieur	KW-AL 16W	0152.0078	sur demande
Raccord mural d'air extérieur	KW-AL 20E	0152.0081	sur demande
Raccord mural d'air extérieur	KW-AL 20W	0152.0082	sur demande
Raccord mural d'air rejeté	KW-FL 16E	0152.0079	sur demande
Raccord mural d'air rejeté	KW-FL 16W	0152.0080	sur demande
Raccord mural d'air rejeté	KW-FL 20E	0152.0083	sur demande
Raccord mural d'air rejeté	KW-FL 20W	0152.0084	sur demande
Raccords muraux combinés	KWH 16 L	0152.0061	sur demande
Raccords muraux combinés	KWH 16 R	0152.0060	sur demande
Raccords muraux combinés	KWH 20 L	0152.0063	sur demande
Raccords muraux combinés	KWH 20 R	0152.0062	sur demande
Sortie de toiture	DF 160 S	0092.0375	sur demande
Tuile	DP 160 SB	0092.0380	sur demande
Tuile	DP 160 A	0092.0383	sur demande
Collier de fixation	BS 160	0092.0360	sur demande
Grille anti-pluie	RG 160	0151.0281	sur demande
Clapet d'air entrant et sortant	AZV 100	0152.0087	sur demande
Bouche d'extraction-insufflation, matière plastique	TK 10	0151.0192	sur demande
Bouche d'extraction-insufflation, matière plastique	TK 12	0151.0198	sur demande
Bouche d'extraction-insufflation, métal	TM 10	0151.0194	sur demande
Bouche d'extraction-insufflation, métal	TM 12	0151.0196	sur demande
Bouche d'extraction-insufflation, acier inoxydable	TM-V2A 10	0151.0374	sur demande
Bouche d'extraction-insufflation, acier inoxydable	TM-V2A 12	0151.0375	sur demande
Bouche d'extraction-insufflation, métal	TFA 10	0151.0369	sur demande
Bouche d'extraction-insufflation, métal	TFA 12	0151.0370	sur demande
Bouche d'extraction-insufflation, métal	TFZ 10	0151.0364	sur demande
Bouche d'extraction-insufflation, métal	TFZ 12	0151.0365	sur demande
Cadre d'encastrement pour TFA/TFZ	EBR-D 10	0092.0493	sur demande
Cadre d'encastrement pour TFA/TFZ	EBR-D 12	0092.0494	sur demande
Clapet d'air entrant	ZWVQ 10	0152.0064	sur demande
Clapet d'air entrant	ZWVQ 12	0152.0065	sur demande
Élément de filtre à graisse air sortant	FFE 10	0092.0506	sur demande
Caisson insonorisant	SB 12/16	0059.0995	sur demande
Silencieux tubulaire	RSR 10 Stock restant	0092.0311	sur demande
Silencieux tubulaire	RSR 12 Stock restant	0092.0312	sur demande
Silencieux tubulaire	RSR 16/50 Produit de fin de série	0092.0324	sur demande
Silencieux tubulaire	RSR 8-1	0092.0591	sur demande
Silencieux tubulaire	RSR 10-1	0092.0592	sur demande
Silencieux tubulaire	RSR 12-1	0092.0593	sur demande
Silencieux tubulaire	RSR 16-1	0092.0595	sur demande
Silencieux tubulaire	RSR 16/50-1	0092.0603	sur demande
Silencieux enfichable	SDE 8	0044.0213	sur demande
Silencieux enfichable	SDE 10	0044.0214	sur demande
Silencieux enfichable	SDE 12	0044.0215	sur demande
Silencieux enfichable	SDE 16	0044.0216	sur demande
Réchauffeur d'air électrique	ERH 16-2	0082.0102	sur demande
Réchauffeur d'air à eau	WRH 16-2	0082.0118	sur demande
Filtre à air	TFE 16-4	0149.0077	sur demande
Filtre à air	TFE 16-7	0149.0052	sur demande
Thermostat	TH 10	0157.0764	sur demande
Sonde pour gaine rectangulaire	FL 30 P	0157.0780	sur demande
Sonde pour pièce	FR 30 P	0157.0781	sur demande
Contrôleur de débit d'air	LW 9	0157.0779	sur demande
Régulateur de la qualité de l'air	EAQ 10/1 Produit de fin de série	0157.0777	sur demande
Coude rapporté thermoisolé à branche longue	ABLS 160 N'est plus disponible	0058.0048	sur demande
Silencieux tubulaire	RSR 8 N'est plus disponible	0092.0310	sur demande
Silencieux tubulaire	RSR 16 N'est plus disponible	0092.0314	sur demande
Interrupteurs radio	XS 1 N'est plus disponible	0157.0344	sur demande
Récepteur radio	XE 1 N'est plus disponible	0157.0343	sur demande
Echangeur de chaleur saumure-air	EW-K 225 N'est plus disponible	0192.0520	sur demande
Hotte d'aspiration en acier inoxydable	LH-V2A 16 N'est plus disponible	0151.0380	sur demande
Filtre à air	TFE 16-5 N'est plus disponible	0149.0061	sur demande
Système de régulation de température	ETL 16 P N'est plus disponible	0157.0824	sur demande
Hygrostat	HY 5 N'est plus disponible	0157.0123	sur demande
Hygrostat	HY 5 I N'est plus disponible	0157.0125	sur demande
Hygrostat	HY 10 AP N'est plus disponible	0157.0358	sur demande
Hygrostat	HY 10 UP N'est plus disponible	0157.0357	sur demande

Pièces de rechange

Type de produit	Nom	Réf.	Prix*(EUR)	Action
Contacteur de porte	TS 1	E157.1150.0000	sur demande
Contacteur de porte	TS 2	E157.0887.0000	sur demande

Description du produit

Description duproduit

description rapide

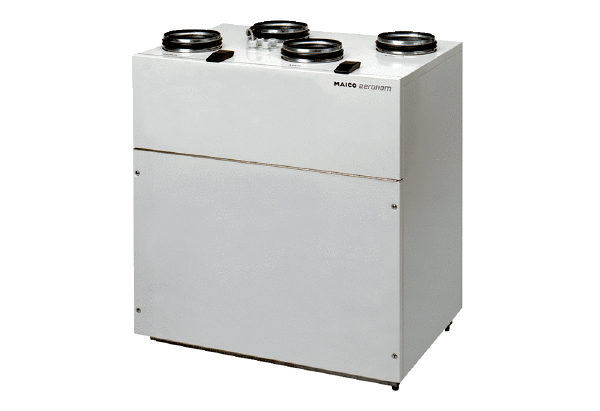

Appareil de ventilation centralisé à récupération de chaleur très efficace, moteurs EC à régulation en permanence du débit d'air, 4 x DN 160, y compris module de commande numérique, chauffage antigel, bypass, homologation DIBT et maison passive, 100 - 250 m³/h, raccordement KNX possible

Description du produit

Caractéristiques

Régulation automatique du débit d'air pour un débit d'air constant.
Particulièrement économique en énergie grâce aux moteurs à courant continu.
Boîtier métallique galvanisé, à revêtement pulvérulent selon RAL 9010, construction en sandwich avec isolation thermique intégrée.
Couleur blanc pur, similaire à RAL 9010.
Système de filtrage intégré avec filtre à poussière grossière (G4) et filtre à poussière fine (F7) dans l'air extérieur, filtre à poussière grossière (G4) dans l'air sortant. Remplacement de filtre possible sans outils.
Contrôle électronique du filtre avec message de remplacement de filtre sur le module de commande.
4 raccords tubulaires DN 160 avec joint à lèvre en caoutchouc sur le dessus de l'appareil. Pour le raccord direct de silencieux tubulaires.
Répartition de l'air bypass/échangeur de chaleur = 70 % / 30 %.
Module de commande fourni.
Homologation DIBT et certification PH.
Raccordement possible aux systèmes KNX.

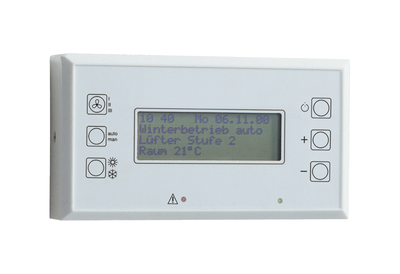

Module de commande

WS 250 dans la fourniture.
Sélection des niveaux de ventilation, minuterie, programmes quotidiens et hebdomadaires, affichage de remplacement de filtre et messages de défaut.
Le raccord du module de commande à l'appareil central se fait via un câble blindé à 5 fils. Leur longueur maximale est de 100 m.
Dimensions du module de commande :

Largeur : 150 mm
Hauteur : 80 mm
Profondeur : 32 mm

Echangeur de chaleur

Echangeur de chaleur à courants croisés en matière plastique (PS).
Démontage aisé de l'échangeur de chaleur pour le nettoyer à l'eau.

Protection contre le gel

Dégivrage intégré (1500 W) pour un fonctionnement sans défaut et à l'abri du gel.
Recommandation : Combiner les appareils à récupération de chaleur avec un échangeur géothermique à saumure.

Ventilateurs à haute efficacité énergétique

2 ventilateurs centrifuges à courant continu, un ventilateur pour l'air entrant et un pour l'air sortant. Réglable en paliers de 5 m³/h de 100 m³/h à 250 m³/h.
3 niveaux de ventilation :

1 = Ventilation réduite
2 = Ventilation nominale
3 = Ventilation intensive
Réglage d'usine : 100 / 150 / 200 m³/h

Consignes pour le montage

Montage nécessaire au mur ou sur plate-forme pour garantir l'accès au raccordement pour condensats.
A poser ou à suspendre au mur avec une console : dans la cave, sous les combles ou dans un local technique.
La face avant peut se dévisser.
Découpler le boîtier avec des plaques d'isolation des bruits de structure pour l'insonorisation.

Evacuation des condensats

L'évacuation des condensats s'effectue dans le fond de l'appareil à l'aide d'un tuyau souple (DN 1/2") à raccorder à un siphon.

Sommaire

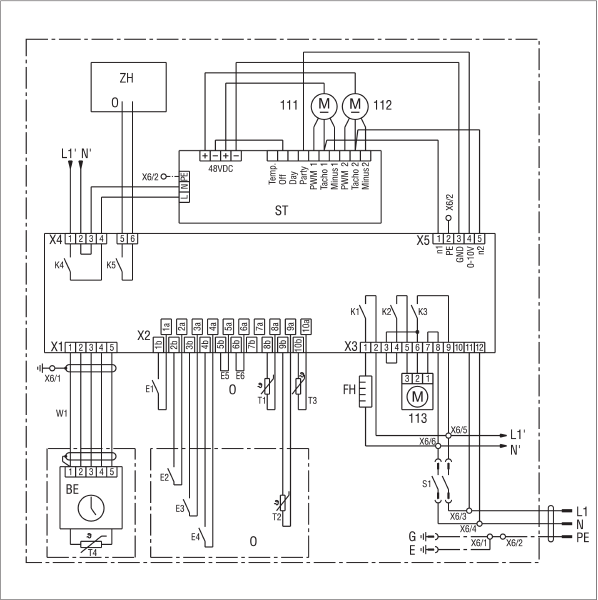

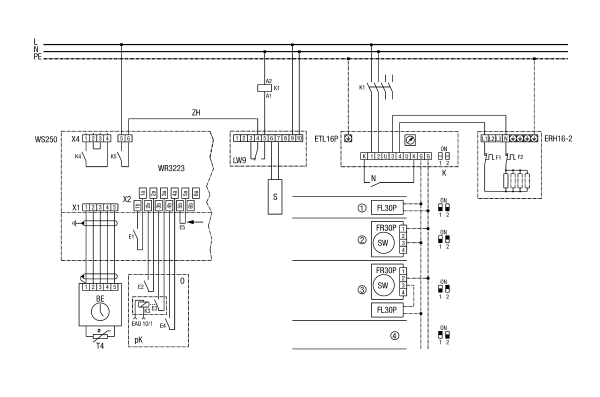

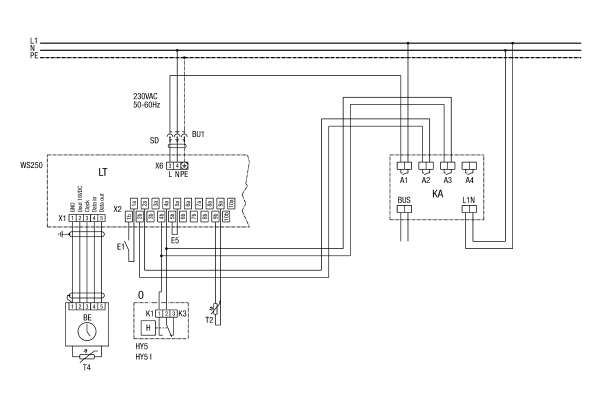

Schémas de branchement

WS 250 - Schémas de branchement

WS 250

E1 - Capteur de pression / Filtre

E2 - Détecteur de CO2 / Relais à fournir sur site (contact libre de potentiel)

E3 - Régulateur de qualité de l'air EAQ 10/1 / (Contact libre de potentiel)

E4 - Capteur d’humidité, hygrostat HY 5

E5 - Chauffage d'appoint présent, cavalier (option) (en présence d'un chauffage d'appoint externe, câbler le pont E5)

E6 - Sélection sonde de température externe T2, cavalier (option) (en présence d'une sonde de température T2 externe, câbler le pont E6)

T1 - Sonde de température air extérieur

T2 - Sonde de température externe (option)

T3 - Sonde de température air rejeté

T4 - Sonde pour pièce pour air sortant

K5 - Contact de commande pour chauffage d'appoint ext.

S1 - Interrupteur de sécurité / commande par la face avant

ZH - Chauffage d'appoint externe (option)

M1 - Ventilateur air entrant

M2 - Ventilateur air sortant

M3 - Servomoteur volet de bypass

ST - Alimentation à découpage

ET - Elément de puissance

FH - Chauffage antigel

BE - Module de commande

G - Boîtier

E - Module enfichable

O - Option

WS 250 avec KNX BUS

SD - Prise

ET - Élément de puissance

E5 - Câbler cavalier E5

BE - Unité de commande

O - Option

K1 - Borne 1 - Déshumidification

K2 - Borne 3 - Déshumidification

T4 - Sonde pour pièce

T2 - Autre sonde pour pièce pour unité de commande. Sonde de temp. externe « KTY81-110 » / Option

Actuateur KA - KNX à fournir par le client

BUS - KNX BUS

Régler WS 250 sur « Niveau 1 ventilateur man. » sur le module de commande

Programmation actuateur KNX :

Niveau 0 = Couper la tension d'alimentation (Niveau 0 = A1)

Niveau 1 = A1 MARCHE, A2 ARRÊT, A3 ARRÊT

Niveau 2 = A1 MARCHE, A2 MARCHE, A3 ARRÊT (Niveau 2 = A2)

Niveau 3 = A1 MARCHE, A2 ARRÊT, A3 MARCHE (durée de fonctionnement par temporisation 60 min) (Niveau 3 = A3)

WS 250 avec réchauffeur d'air électrique ERH 16-2

E5 - Câbler le cavalier E5 en présence d'un chauffage d'appoint externe

T4 - Sonde pour pièce dans le module de commande du WS 250. Le besoin en chauffage est déterminé en comparant la température réelle de la pièce (T4) avec la température de consigne de la pièce

LW 9 - Contrôleur de débit d'air dans le conduit d'arrivée d'air

K1 - Contacteur de puissance US 16

ETL 16 P - Régulateur électronique de température

FL 30 P - Sonde pour gaine rectangulaire d'air entrant

FR 30 P - Sonde pour pièce avec réglage de la valeur de consigne

ERH 16-2 - Réchauffeur d'air électrique

BE - Module de commande

WR 3223 - Élément de puissance

ZH - Chauffage d'appoint externe Marche/Arrêt

O - Option

SW - Valeur de consigne

K - Codage

N - Baisse de régime de nuit

S - Senseur

pK - E2-E4 contacts libres de potentiel !

Sonde sonde pour gaine rectangulaire et élément de réglage interne de la valeur de consigne dans ETL 16 P
Sonde sonde pour pièce et élément de réglage de la valeur de consigne
Sonde sonde pour gaine rectangulaire et élément de réglage de la valeur de consigne
Sonde interne pour pièce et élément de réglage interne de la valeur de consigne dans ETL 16 P

Téléchargements / Vidéos

WS 250 - Téléchargements / Vidéos

Prédécesseur - Successeur
