Charakterystyka

WS 250 - Charakterystyka

Stopień 1: 100 m³/ h
Stopień 2: 150 m³/ h
Stopień 3: 250 m³/ h

WS 250 - Charakterystyka

I - Q_h = 30 kWh/(m²a)

II - Q_h = 40 kWh/(m²a)

III- Q_h = 50 kWh/(m²a)

IV - Q_h = 60 kWh/(m²a)

V - Q_h = 70 kWh/(m²a)

VI - Q_h = 80 kWh/(m²a)

VII - Q_h = 90 kWh/(m²a)

Ogrzewanie

Wymiana: Promienniki z zaworem termostatowym 1 K

Magazynowanie: Bez magazynowania

Rozdział: ogrzewany, wewnętrzny, 55°C/45°C, pompa regulowana

Wytwarzanie: Kocioł opałowy w obrębie otoki termicznej

Woda pitna ciepła

Magazynowanie: Zasobnik ogrzewany pośrednio w osłonie termicznej

Rozdział: Centralnie w budynku bez cyrkulacji, rozdział poziomy w obrębie osłony termicznej

Wytwarzanie: Centralnie przy pomocy kotła opałowego

Uwzględniono: 12,5 kWh/(m²a)

Wentylacja

Wymiana: Instalacja wentylacyjna o temperaturze powietrza wywiewanego 20 °C

Rozdział: Centralna instalacja nawiewna-wywiewna

Wytwarzanie: WS 250

Rysunek wymiarowy

WS 250 - Rysunek wymiarowy [mm]

Powietrze wydalane
Powietrze nawiewane
Powietrze wywiewane
Powietrze zewnętrzne
Przyłącze elektryczne
Podłączenie spustu skroplin

Dane Techniczne

WS 250 - Dane Techniczne

Dane Techniczne

Artykuł	WS 250
Liczba stopni wentylacji	3
Wydajność powietrza	100 m³/h - 250 m³/h
Stała natężenia przepływu	tak
z możliwością regulacji obrotów	−
SEC – wartość średnia	-32,4 kWh/(m²*a)
Klasa efektywności energetycznej	B
Typ napięcia	Prąd zmienny
Napięcie znamionowe	230 V
Częstotliwość sieci	50 Hz / 60 Hz
Pobór mocy	30 W - 95 W / Przy przeciwciśnieniu 100 Pa
I_Max	6,9 A / Przy aktywnym ogrzewaniu przeciwko zamarzaniu
Stopień ochrony	IP 00
Elektryczne złącze wtykowe	Zestyk uziemiający
Atest DIBT (Niemieckiego Instytutu Techniki Budowlanej)	tak
Certyfikacja PHI	tak
Miejsce instalowania	Piwnica / Zasobnik / Ścianka kolankowa / Pomieszczenie gospodarcze / Pomieszczenie ogrzewania
Rodzaj systemu	centralne
Materiał wymiennika ciepła	Tworzywo sztuczne
Kolor	biel czysta, podobna do RAL 9010
Ciężar	79 kg
Ciężar z opakowaniem	87,5 kg
Klasa filtra	G4 / F7 / G4 / F7
Średnica przyłącza	160 mm
Średnica przyłącza odpływu kondensatu	Złącze węża 1/2"
Szerokość	759 mm
wysokość	854 mm
Głębokość	531 mm
Szerokość z opakowaniem	780 mm
Wysokość z opakowaniem	985 mm
Głębokość z opakowaniem	550 mm
Temperatura powietrza przetłaczanego przy I_Max	50 °C
Stopień dyspozycji cieplnej	92 %
Typ wymiennika ciepła	Krzyżowy przepływ przeciwprądowy
Obejście	automatyczny
Grzejnik wstępny	zintegrowany
Entalpiczny wymiennik ciepła	Opcjonalnie (WSET 250)
Układ z zabezpieczeniem przed zamarzaniem	tak
Obieg letni	Powietrze wywiewane
Monitoring filtra	sterowanie ciśnieniowe
Regulacja wilgotności	opcjonalnie z HY 5, HY 5 I, HY 10 AP, HY 10 UP
Regulacja CO₂ (opcja)	SKD + przekaźnik (zapewnia inwestor)
Regulacja jakości powietrza (opcjonalnie)	EAQ 10/1
Podłączenie KNX (opcjonalnie)	zapewnia inwestor
Interfejs MODBUS	nie
Panel obsługi w zakresie dostawy.	tak
Panel obsługi (opcjonalnie)	nie
Włączanie / wyłączanie radiowe (opcjonalnie)	XE 1, XS 1
Integracja radiowa EnOcean (opcjonalnie)	nie
Sterowanie mobilne	nie
Poziom ciśnienia akustycznego emitowanego przez obudowę	36 dB(A) / Odległość 1 m, absorpcja dźwięku 10 m²
Numer aprobaty	Z-51.3-104
Jednostka opakowaniowa	1 sztuka
Asortyment	K
GTIN (EAN)	4012799950509
Numer katalogowy	0095.0050

Poziomy mocy akustycznej w paśmie oktawy

	63 Hz	125 Hz	250 Hz	500 Hz	1 kHz	2 kHz	4 kHz	8 kHz	Ogółem
L_WA2, Stopień 2 (dB(A))	29	34	29	33	24	22	20	16	38
L_WA5, Stopień 2 (dB(A))	28	37	39	40	40	40	34	26	48
L_WA6, Stopień 2 (dB(A))	18	27	26	31	39	26	17	8	41

L_WA2= Poziom mocy akustycznej obudowy w dB

L_WA5= Poziom mocy akustycznej wolnego wlotu w dB

L_WA6= Poziom mocy akustycznej wolnego wylotu w dB

L_WA5, L_WA6 = moc akustyczna oddawana do otoczenia. L_WA5 Króciec powietrza wywiewanego, L_WA6 Króciec powietrza nawiewanego.

Pomiar przy przepływie 150 m³/h.

Akcesoria / Części zamienne

WS 250 - Akcesoria / Części zamienne

Dedykowane Akcesoria

Typ wyrobu	Nazwa	Nr kat.	Cena*(EUR)
Filtr powietrza, wymienny	WSF 250	0093.0890	na żądanie
Filtr powietrza, wymienny	WSG 250	0093.0891	na żądanie
Entalpiczny wymiennik ciepła	WSET 250 Produkt nie jest już dostępny	0192.0610	na żądanie
Wspornik ścienny	WSK 250 Produkt nie jest już dostępny	0018.0223	na żądanie

Akcesoria ogólne

Typ wyrobu	Nazwa	Nr kat.	Cena*(EUR)	Działanie
System kanałów wentylacyjnych MAICOTherm z izolacją termiczną	System izolowanych termicznie kanałów wentylacyjnych MAICOTherm MT	-	-	-
Dysza dalekiego zasięgu	WD	-	-	-
System okrągłych kanałów wentylacyjnych MAICOFlex	System giętkich okrągłych kanałów wentylacyjnych MAICOFlex	-	-	-
Drzwiowe kratki wentylacyjne	Drzwiowa kratka wentylacyjna	-	-	-
Kratka wewnętrzna, regulowana	AZE 100	-	-	-
System płaskich kanałów wentylacyjnych MAICO FFS	System giętkich płaskich kanałów wentylacyjnych MAICO FFS	-	-	-
Żaluzja	AS 20	0151.0330	na żądanie
Kratka zewnętrzna	MGR 160 alu	0078.0036	na żądanie
Króćce ścienne powietrza zewnętrznego	KW-AL 16E	0152.0077	na żądanie
Króćce ścienne powietrza zewnętrznego	KW-AL 16W	0152.0078	na żądanie
Króćce ścienne powietrza zewnętrznego	KW-AL 20E	0152.0081	na żądanie
Króćce ścienne powietrza zewnętrznego	KW-AL 20W	0152.0082	na żądanie
Króćce ścienne powietrza wydalanego	KW-FL 16E	0152.0079	na żądanie
Króćce ścienne powietrza wydalanego	KW-FL 16W	0152.0080	na żądanie
Króćce ścienne powietrza wydalanego	KW-FL 20E	0152.0083	na żądanie
Króćce ścienne powietrza wydalanego	KW-FL 20W	0152.0084	na żądanie
Uniwersalne króćce ścienne	KWH 16 L	0152.0061	na żądanie
Uniwersalne króćce ścienne	KWH 16 R	0152.0060	na żądanie
Uniwersalne króćce ścienne	KWH 20 L	0152.0063	na żądanie
Uniwersalne króćce ścienne	KWH 20 R	0152.0062	na żądanie
Wylot dachowy	DF 160 S	0092.0375	na żądanie
Dachówka	DP 160 SB	0092.0380	na żądanie
Dachówka	DP 160 A	0092.0383	na żądanie
Obejma mocująca	BS 160	0092.0360	na żądanie
Kratka przeciwdeszczowa	RG 160	0151.0281	na żądanie
Zawór powietrza odprowadzanego i nawiewanego	AZV 100	0152.0087	na żądanie
Zawór talerzowy, tworzywo sztuczne	TK 10	0151.0192	na żądanie
Zawór talerzowy, tworzywo sztuczne	TK 12	0151.0198	na żądanie
Zawór talerzowy, metalowy	TM 10	0151.0194	na żądanie
Zawór talerzowy, metalowy	TM 12	0151.0196	na żądanie
Zawór talerzowy, stal szlachetna	TM-V2A 10	0151.0374	na żądanie
Zawór talerzowy, stal szlachetna	TM-V2A 12	0151.0375	na żądanie
Zawór talerzowy, metalowy	TFA 10	0151.0369	na żądanie
Zawór talerzowy, metalowy	TFA 12	0151.0370	na żądanie
Zawór talerzowy, metalowy	TFZ 10	0151.0364	na żądanie
Zawór talerzowy, metalowy	TFZ 12	0151.0365	na żądanie
Ramka montażowa do TFA/TFZ	EBR-D 10	0092.0493	na żądanie
Ramka montażowa do TFA/TFZ	EBR-D 12	0092.0494	na żądanie
Zawór powietrza nawiewanego	ZWVQ 10	0152.0064	na żądanie
Zawór powietrza nawiewanego	ZWVQ 12	0152.0065	na żądanie
Element filtrujący tłuszcz w powietrzu wywiewanym	FFE 10	0092.0506	na żądanie
Skrzynkowy tłumik akustyczny	SB 12/16	0059.0995	na żądanie
Rurowy tłumik akustyczny	RSR 10 Pozycje resztkowe	0092.0311	na żądanie
Rurowy tłumik akustyczny	RSR 12 Pozycje resztkowe	0092.0312	na żądanie
Rurowy tłumik akustyczny	RSR 16/50 Produkt wycofywany	0092.0324	na żądanie
Rurowy tłumik akustyczny	RSR 8-1	0092.0591	na żądanie
Rurowy tłumik akustyczny	RSR 10-1	0092.0592	na żądanie
Rurowy tłumik akustyczny	RSR 12-1	0092.0593	na żądanie
Rurowy tłumik akustyczny	RSR 16-1	0092.0595	na żądanie
Rurowy tłumik akustyczny	RSR 16/50-1	0092.0603	na żądanie
Wsuwany tłumik akustyczny	SDE 8	0044.0213	na żądanie
Wsuwany tłumik akustyczny	SDE 10	0044.0214	na żądanie
Wsuwany tłumik akustyczny	SDE 12	0044.0215	na żądanie
Wsuwany tłumik akustyczny	SDE 16	0044.0216	na żądanie
Elektryczna nagrzewnica powietrza	ERH 16-2	0082.0102	na żądanie
Wodne nagrzewnice powietrza	WRH 16-2	0082.0118	na żądanie
Filtr powietrza	TFE 16-4	0149.0077	na żądanie
Filtr powietrza	TFE 16-7	0149.0052	na żądanie
Termostat	TH 10	0157.0764	na żądanie
Czujnik kanałowy	FL 30 P	0157.0780	na żądanie
Czujnik temperatury pomieszczenia	FR 30 P	0157.0781	na żądanie
Czujnik przepływu powietrza	LW 9	0157.0779	na żądanie
Regulator jakości powietrza	EAQ 10/1 Produkt wycofywany	0157.0777	na żądanie
Izolowane termicznie kolanko nasadkowe z długim ramieniem	ABLS 160 Produkt nie jest już dostępny	0058.0048	na żądanie
Rurowy tłumik akustyczny	RSR 8 Produkt nie jest już dostępny	0092.0310	na żądanie
Rurowy tłumik akustyczny	RSR 16 Produkt nie jest już dostępny	0092.0314	na żądanie
Łącznik radiowy	XS 1 Produkt nie jest już dostępny	0157.0344	na żądanie
Odbiornik radiowy	XE 1 Produkt nie jest już dostępny	0157.0343	na żądanie
Wymiennik ciepła solanka-powietrze	EW-K 225 Produkt nie jest już dostępny	0192.0520	na żądanie
Kołpak powietrza, ze stali szlachetnej	LH-V2A 16 Produkt nie jest już dostępny	0151.0380	na żądanie
Filtr powietrza	TFE 16-5 Produkt nie jest już dostępny	0149.0061	na żądanie
System regulacji temperatury	ETL 16 P Produkt nie jest już dostępny	0157.0824	na żądanie
Higrostat	HY 5 Produkt nie jest już dostępny	0157.0123	na żądanie
Higrostat	HY 5 I Produkt nie jest już dostępny	0157.0125	na żądanie
Higrostat	HY 10 AP Produkt nie jest już dostępny	0157.0358	na żądanie
Higrostat	HY 10 UP Produkt nie jest już dostępny	0157.0357	na żądanie

Części zamienne

Typ wyrobu	Nazwa	Nr kat.	Cena*(EUR)	Działanie
Wyłączniki drzwiowe	TS 1	E157.1150.0000	na żądanie
Wyłączniki drzwiowe	TS 2	E157.0887.0000	na żądanie

Opis wyrobu

Opisproduktu

krótki opis

Name: WS 250
Brand: MAICO
SKU: 0095.0050

Centralne urządzenie wentylacyjne z bardzo efektywnym odzyskiem ciepła, z silnikami EC z regulacją stałego natężenia przepływu, 4 x DN 160, z cyfrowym panelem obsługi, ogrzewaniem zabezpieczenia przed zamarzaniem, przewodem obejściowym, atestem DIBT i dopuszczeniem dla domów pasywnych, 100 - 250 m³/h, z możliwością podłączenia KNX

Opis wyrobu

Cechy

Automatyczna stała regulacja strumienia objętości zapewniająca niezmienną ilość powietrza.
Wysoka energooszczędność dzięki silnikom na prąd stały.
Obudowa z ocynkowanej blachy, zewnętrzna powłoka proszkowa RAL 9010, konstrukcja warstwowa, ze zintegrowaną izolacją termiczną.
Kolor biały, podobny do RAL 9010.
Zintegrowany system filtrów z filtrem części zgrubnych (G4), filtrem mikropyłów (F7) w powietrzu zewnętrznym, filtrem części zgrubnych w powietrzu wywiewanym (G4). Wymiana filtra możliwa bez użycia narzędzi.
Elektroniczne monitorowanie filtra z sygnałem wymaganej wymiany filtra wyświetlanym w panelu obsługi.
4 przyłącza kanałów DN 160 na górnej stronie urządzenia z uszczelką gumową wargową. Do bezpośredniego przyłączania rurowych tłumików akustycznych.
Rozdział powietrza przez przewód obejściowy i wymiennik ciepła = 70% / 30%.
Panel obsługi zawarty w zakresie dostawy.
Atest DIBT i certyfikat PH.
Możliwość podłączenia do systemów KNX.

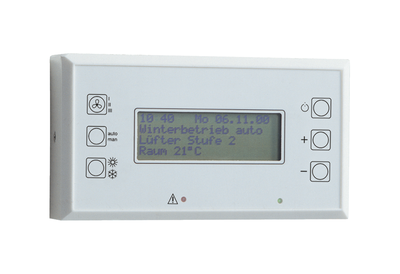

Panel obsługi

Zawarty w dostawie WS 250.
Sterowanie stopniami wydajności, zegar sterujący, programy dobowe i tygodniowe, wskaźnik wymiany filtra, komunikaty o zakłóceniach.
Podłączenie panelu obsługi do urządzenia centralnego realizowane jest ekranowanym przewodem 5-żyłowym. Jego maksymalna długość wynosi 100 m.
Wymiary panelu obsługi:

Szerokość: 150 mm
Wysokość: 80 mm
Głębokość: 32 mm

wymiennik ciepła

Przeciwprądowy krzyżowy wymiennik ciepła z tworzywa sztucznego (PS).
Wymiennik ciepła można łatwo wyjmować i myć wodą.

Zabezpieczenie przed zamarzaniem

Zintegrowane ogrzewanie przeciwmrozowe (1500 W) zapewnia bezawaryjną i zabezpieczoną przed zamarzaniem pracę.
Zalecenie: Połączyć urządzenia z odzyskiem ciepła z wymiennikiem ciepła solanka-gleba.

Efektywne energetycznie wentylatory

2 wentylatory promieniowe na prąd stały, po jednym dla nawiewu i wywiewu powietrza. Możliwość ustawiania w jednostkach po 5 m³/h od 100 m³/h do 250 m³/h
3 stopnie wentylacji:

1 = zmniejszona wentylacja
2 = wentylacja nominalna
3 = wentylacja intensywna
Nastawa fabryczna: 100 / 150 / 200 m³/h

Wskazówki montażowe

Konieczny montaż na ścianie lub na podeście w celu zapewnieniu dojścia do podłączenia spustu skroplin.
Do ustawiania lub zawieszania na ścianie przy użyciu wspornika: W piwnicy, na strychu i pomieszczeniach technicznych.
Płyta czołowa może być odkręcana.
W celu zapewnienia izolacji akustycznej odizolować obudowę płytami izolującymi dźwięki materiałowe .

Odpływ skroplin

Skropliny są odprowadzane z dna urządzenia przy pomocy węża (DN 1/2") przyłączonego do syfonu.

Spis treści

Schematy połączeń

WS 250 - Schematy połączeń

WS 250

E1 - Czujnik ciśnienia / filtr

E2 - czujnik CO2 / przekaźnik zapewniany przez inwestora (zestyk bezpotencjałowy)

E3 - Regulator jakości powietrza EAQ 10/1 / (zestyk bezpotencjałowy)

E4 - Czujnik wilgoci, higrostat HY 5

E5 - Dostępne ogrzewanie pomocnicze, mostek (opcja) (przy zew. ogrzewaniu pomocniczym okablować mostek E5)

E6 - Czujnik temp. Select extern T2, mostek (opcja) (przy zew. czujniku temp. T2 okablować mostek E6)

T1 - Czujnik temp. powietrza zewnętrznego

T2 - Czujnik temp. zewnętrznej (opcja)

T3 - Czujnik temp. powietrza wydalanego

T4 - Czujnik temperatury pomieszczenia, powietrze wywiewane

K5 - Zestyk włączający zew. ogrzewanie pomocnicze

S1 - Wyłącznik bezpieczeństwa / uruchamiany przez płytę czołową

ZH - Zewnętrzne ogrzewanie pomocnicze (opcja)

M1 - Wentylator powietrza nawiewanego

M2 - Wentylator powietrza wywiewanego

M3 - Siłownik klapy obejściowej

ST - Zasilacz układu sterowania

LT - Zasilacz

FH - Grzejnik przeciwmrozowy

BE - Panel obsługi

G - Obudowa

E - Wsuw

O - Opcja

WS 250 z magistralą KNX

SD - Gniazdko wtykowe

LT - Moduł mocy

E5 - Wykonać mostek z drutu E5

BE - Panel obsługi

O - Opcja

K1 - Zacisk 1 - Osuszanie

K2 - Zacisk 3 - Osuszanie

T4 - Czujnik temperatury w pomieszczeniu

T2 - Alternatywny czujnik temperatury w pomieszczeniu do panelu obsługi. Czujnik temperatury na zewnątrz "KTY81-110" / opcja

KA - Element wykonawczy KNX w obiekcie

BUS - Magistrala KNX

WS 250 nastawić na panelu obsługi na "ręcznie wentylator stopień 1"

Programowanie elementu wykonawczego KNX:

Stopień 0 = napięcie zasilające wyłączone (stopień 0 = A1)

Stopień 1 = A1 WŁĄCZONY, A2 WYŁĄCZONY, A3 WYŁĄCZONY

Stopień 2 = A1 WŁĄCZONY, A2 WŁĄCZONY, A3 WYŁĄCZONY (stopień 2 = A2)

Stopień 3 = A1 WŁĄCZONY, A2 WYŁĄCZONY, A3 WŁĄCZONY (wybieg 60 min) (stopień 3 = A3)

WS 250 z elektryczną nagrzewnicą powietrza ERH 16-2

E5 - Okablować mostek E5 przewidziany dla zewnętrznego ogrzewania pomocniczego

T4 - Czujnik temperatury pomieszczenia w panelu obsługi systemu WS 250. Zapotrzebowanie na ciepło grzewcze jest określane przez porównanie rzeczywistej temperatury pokojowej (T4) i zadanej temperatury pokojowej

LW 9 - Czujnik przepływu powietrza w kanale powietrza nawiewanego

K1 - Stycznik mocy US 16

ETL 16 P - Elektroniczny regulator temperatury

FL 30 P - Czujnik kanałowy w kanale powietrza nawiewanego

FR 30 P - Czujnik temperatury pomieszczenia z nastawnikiem temperatury zadanej

ERH 16-2 - Elektryczna nagrzewnica powietrza

BE - Panel obsługi

WR 3223 - Zasilacz

ZH - Zewnętrzne ogrzewanie pomocnicze zał./wył.

O - Opcja

SW - Wartość zadana

K - Kod

N - Nocna redukcja temperatury

S - czujnik

pK - E2-E4 styki bezpotencjałowe

Zewn. czujnik kanałowy i wewnętrzny nastawnik wartości zadanej w ETL16P
Zewn. czujnik temperatury pomieszczenia i zewnętrzny nastawnik wartości zadanej
Zewn. czujnik kanałowy i zewnętrzny nastawnik wartości zadanej
Wewnętrzny czujnik temperatury pomieszczenia i wewnętrzny nastawnik wartości zadanej w ETL16P

Elementy pobrane / filmy wideo

WS 250 - Elementy pobrane / filmy wideo

Poprzednik - Następca
