Clapet d'air entrant

ZWVQ 12

Numéro de référence : 0152.0065
Fabricant : MAICO
Clapet d'air entrant à effet longue portée et insonorisant, tôle d'acier à revêtement blanc pulvérulent,... plus d'informations
Exemples d'utilisation: Pièce d'habitation, Bureau, Cabinet médical, Salle de repos, Bâtiment neuf
Fiche de données produit

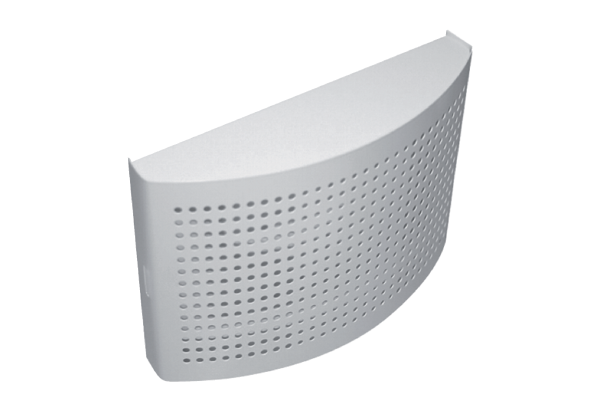

ZWVQ 12 IM0012733.PNG Clapet d'air entrant à effet longue portée et insonorisant, tôle d'acier à revêtement blanc pulvérulent, montage mural, DN 125, pour ventilation domestique max. 90 m³/h

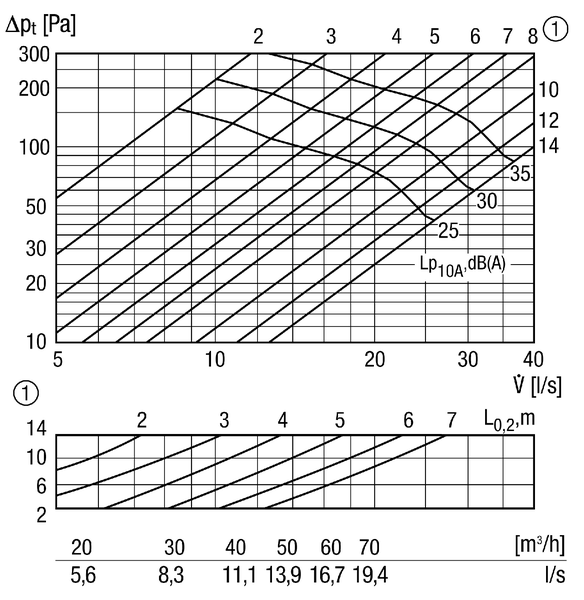

Courbe caractéristique

ZWVQ 12 - Courbe caractéristique Pertes de pression ZWVQ 12

  1. Rangées de trous ouverts

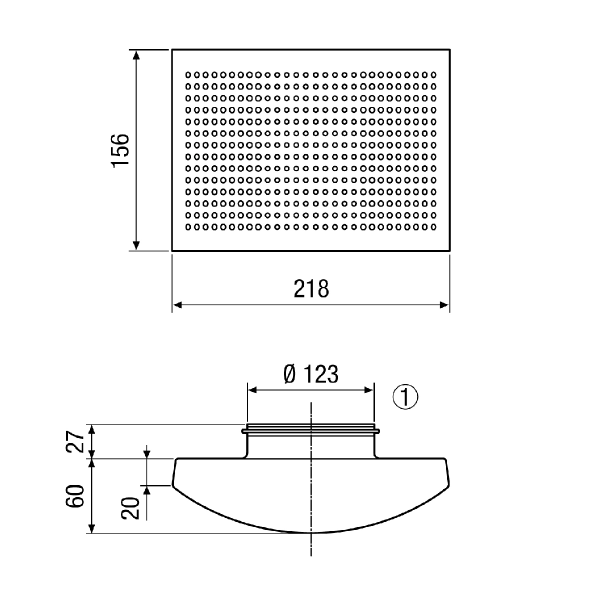

Dessin coté

ZWVQ 12 - Dessin coté [mm]

  1. Pièces de raccordement avec joint de caoutchouc.

Caractéristiques techniques

ZWVQ 12 - Caractéristiques techniques

Article ZWVQ 12
Sens de l'air Insufflation
Débit d'air max. 90 m³/h
Montage Intérieur
Lieu de montage Mur
Matériau Tôle d’acier, galvanisée
Couleur blanc, revêtement par poudre, similaire RAL 9010
Poids 0,67 kg
Poids avec emballage 0,69 kg
Largeur nominale 125 mm
Largeur 218 mm
Hauteur 156 mm
Profondeur 60 mm
Largeur avec emballage 220 mm
Hauteur avec emballage 160 mm
Profondeur avec emballage 90 mm
Unité de conditionnement 1 pièce
Gamme K
GTIN (EAN) 4012799520658
Référence 0152.0065

Accessoires de

ZWVQ 12 - Accessoires de

Fait partie des accessoires généraux de

Type de produit Nom Réf. Prix*(EUR) Action
Caisson d'air entrant insonorisé Caisson de ventilation insonorisé ESR EC - - -
Caisson d'air entrant insonorisé Caisson de ventilation insonorisé ESR-2 - - -
Caisson d'air entrant insonorisé Caisson de ventilation insonorisé ESR-2, autre n° de réf. - - -
Caisson d'air entrant insonorisé Caisson de ventilation insonorisé ESR-2 S, DSR-2 S - - -
Système à air ambiant aeronom WS 170 - - -
Appareil de ventilation centralisé WS 160 Flat - - -
Appareil de ventilation centralisé WS 170 air@home - - -
Appareil de ventilation centralisé WS 300 Flat - - -
Appareil de ventilation centralisé WS 320 - - -
Appareil de ventilation centralisé WS 470 - - -
Caisson d'air entrant insonorisé Caisson de ventilation insonorisé ESR -2 EC - - -
Appareil de ventilation centralisé Trio - - -
Appareil de ventilation centralisé WR 310 0095.0220 sur demande
  • Sur les bulletins
Appareil de ventilation centralisé WR 310 R 0095.0260 sur demande
  • Sur les bulletins
Appareil de ventilation centralisé WR 410 0095.0228 sur demande
  • Sur les bulletins
Appareil de ventilation centralisé WR 410 R 0095.0261 sur demande
  • Sur les bulletins
Boîte plate centrifuge EFR 10 0080.0570 sur demande
  • Sur les bulletins
Boîte plate centrifuge EFR 12 0080.0572 sur demande
  • Sur les bulletins
Appareil de ventilation centralisé WS 150 R N'est plus disponible 0095.0057 sur demande
  • Sur les bulletins
Appareil de ventilation centralisé WS 150 L N'est plus disponible 0095.0058 sur demande
  • Sur les bulletins
Appareil de ventilation centralisé WS 250 N'est plus disponible 0095.0050 sur demande
  • Sur les bulletins
Appareil de ventilation centralisé WR 300 N'est plus disponible 0095.0078 sur demande
  • Sur les bulletins
Appareil de ventilation centralisé WR 400 N'est plus disponible 0095.0079 sur demande
  • Sur les bulletins
Appareil de ventilation centralisé WR 600 N'est plus disponible 0095.0080 sur demande
  • Sur les bulletins
Système à air ambiant aeronom WRG 400 EC N'est plus disponible 0082.0061 sur demande
  • Sur les bulletins
Système à air ambiant aeronom WRG 300 EC N'est plus disponible 0082.0060 sur demande
  • Sur les bulletins
Appareil de ventilation centralisé WRG 180 EC N'est plus disponible 0082.0059 sur demande
  • Sur les bulletins
Appareil de ventilation centralisé WRG 300 EC N'est plus disponible 0082.0062 sur demande
  • Sur les bulletins
Appareil de ventilation centralisé WRG 400 EC N'est plus disponible 0082.0063 sur demande
  • Sur les bulletins
Boîte plate centrifuge EFR 10 R N'est plus disponible 0080.0571 sur demande
  • Sur les bulletins
Boîte plate centrifuge EFR 12 R N'est plus disponible 0080.0573 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

ZWVQ 12

description rapide

Clapet d'air entrant à effet longue portée et insonorisant, tôle d'acier à revêtement blanc pulvérulent, montage mural, DN 125, pour ventilation domestique max. 90 m³/h

Description du produit

  • Design élégant pour montage mural avec sortie d'air horizontale. Le puissant effet d'induction avec l'air ambiant assure un très bon mélange et une ventilation sans courants d'air même en cas de températures négatives.
  • La grande portée du clapet permet une grande profondeur de pénétration.
  • Montage possible à proximité du plafond.
  • Grâce à sa façade lisse, le clapet d'air entrant est facile à tenir propre et à nettoyer.
  • Plaque frontale démontable.
  • Le réglage simple et précis du débit d'air se fait en enlevant ou en ajoutant les rubans adhésifs invisibles fournis sur les rangées de trous.
  • Faible bruit.
  • Le clapet avec raccord tubulaire et joint de caoutchouc peut être directement introduit dans le tuyau agrafé.
