Wentylator kanałowy
DPK 28/4 Ex
Produkt nie jest już dostępnyProducent: MAICO

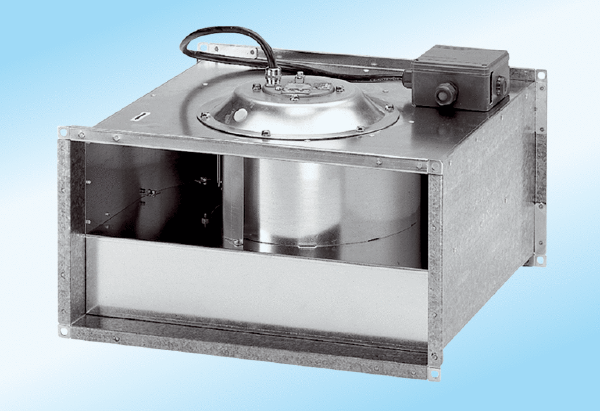

Odśrodkowy wentylator kanałowy, prąd trójfazowy, przeciwwybuchowy
Przykłady zastosowań: System wyciągu powietrza z miejsc pracy, Laboratorium, Hala przemysłowa
Karta danych wyrobu

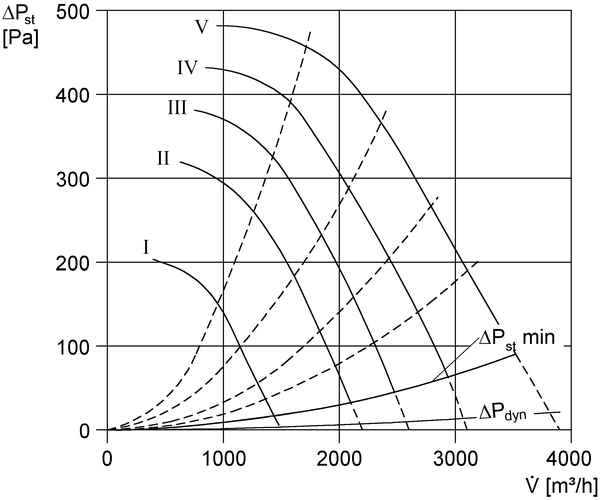

Charakterystyka

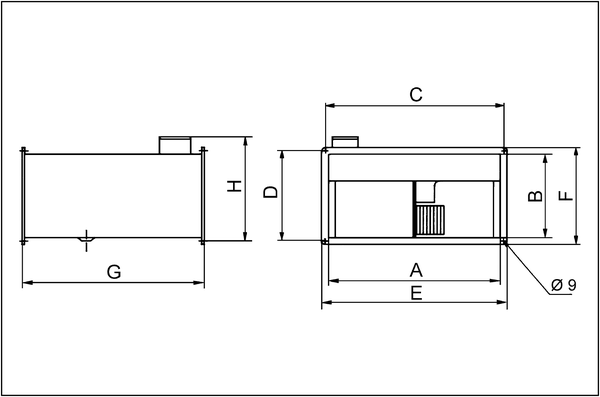

Rysunek wymiarowy
DPK 28/4 Ex - Rysunek wymiarowy [mm]
A: 600 mm
B: 300 mm
C: 620 mm
D: 320 mm
E: 640 mm
F: 340 mm
G: 680 mm
H: 372 mm
B: 300 mm
C: 620 mm
D: 320 mm
E: 640 mm
F: 340 mm
G: 680 mm
H: 372 mm
Dane Techniczne
DPK 28/4 Ex - Dane Techniczne
Akcesoria
DPK 28/4 Ex - Akcesoria
Dedykowane Akcesoria
| Typ wyrobu | Nazwa | Nr kat. | Cena*(EUR) | Działanie |
|---|---|---|---|---|
| Wyłączniki zabezpieczające silnik | MVK 6 Produkt nie jest już dostępny | 0157.0763 | na żądanie |
Akcesoria ogólne
| Typ wyrobu | Nazwa | Nr kat. | Cena*(EUR) | Działanie |
|---|---|---|---|---|
| Siłownik | MS 8 | 0157.0760 | na żądanie | |
| Siłownik | MS 8 P | 0157.0761 | na żądanie | |
| Filtr powietrza | TFP 28 | 0149.0033 | na żądanie | |
| Przełącznik 5-stopniowy do transformatorów 5-stopniowych TRE...S-2 / TR...S-2 | DSS 20 | 0157.0750 | na żądanie | |
| Żaluzja kanałowa | AKP 28 Produkt nie jest już dostępny | 0151.0098 | na żądanie | |
| Transformator 5-stopniowy | TR 6,6 Produkt nie jest już dostępny | 0157.0384 | na żądanie | |
| Transformator 5-stopniowy, szafa rozdzielcza | TR 6,6 S Produkt nie jest już dostępny | 0157.0743 | na żądanie |
Opis wyrobu
Opisproduktu
DPK 28/4 Ex
krótki opis
Odśrodkowy wentylator kanałowy, prąd trójfazowy, przeciwwybuchowyOpis wyrobu
Cechy
- Wentylatory MAICO Ex e spełniają wymogi bezpieczeństwa określone w dyrektywie 2014/34/EU dla urządzeń i systemów ochronnych w strefach zagrożonych wybuchem.
- richtlinie-in-kraft
- Wentylatory są dostosowane do wymogów tej dyrektywy.
- Dane Techniczne mogą ulec zmianie.
- Ochrona przeciwzapłonowa "e": budowa wzmocniona.
- Dla strefy 1 i 2.
- Montaż w prostokątnych kanałach wentylacyjnych.
- Profile kołnierzowe zainstalowane na stronie wlotu i wylotu.
- Ocynkowana obudowa ze skrzynką zaciskową zainstalowaną na zewnątrz.
- Obudowa nie jest gazoszczelna.
- Małe zapotrzebowanie na miejsce dzięki kompaktowym wymiarom.
- Odśrodkowy wirnik z ocynkowanej stali, z wygiętymi do przodu skrzydełkami.
- Silnik i wirnik są wyważone statycznie i dynamicznie zgodnie z DIN ISO 1940, jakość wyważenia 2,5.
- Stosować złączki elastyczne ELP-Ex, aby zapobiec przenoszeniu wibracji na system kanałów.
Kierunek przepływu powietrza
- Kierunki przepływu powietrza oraz obrotów są oznaczone strzałkami na obudowie wentylatora.
silnik
- Silniki z wirnikiem zewnętrznym z możliwością regulacji obrotów.
- Wytrzymały silnik z łożyskami kulkowymi, bezobsługowy.
- Impregnacja zabezpieczająca przed wilgocią.
- Klasa izolacji termicznej F.
- Stopień ochrony silnika IP 44.
Przyłącze elektryczne
- Przeciwwybuchowe skrzynki zaciskowe, ze śrubowymi złączami kablowymi PG 16.
- Kabel przyłączeniowy o długości ok. 0,7 m.
- Stopień ochrony IP 44.
Zasady bezpieczeństwa
- Wbudowane czujniki temperatury w postaci termistorów PTC muszą być podłączone do termistorowego urządzenia przełączającego zaaprobowanego zgodnie z PTB 3.53 PTC/A, np. do wyłącznika ochronnego silnika MVK 6.
- Wentylator może pracować wyłącznie na napięciu znamionowym podanym na tabliczce znamionowej.
- Uniemożliwić wpadnięcie lub zassanie ciał obcych do wentylatora.
- Regulacja obrotów dopuszczalna tylko przy użyciu transformatora.
Wykonania specjalne
- Na żądanie i za dopłatą dostępne są wykonania specjalne.
- Napięcia specjalne.

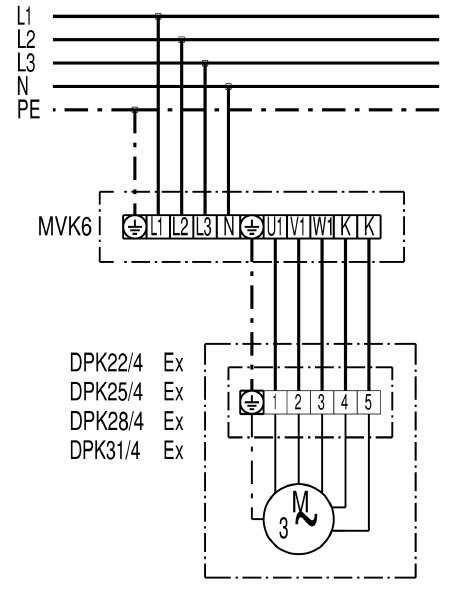

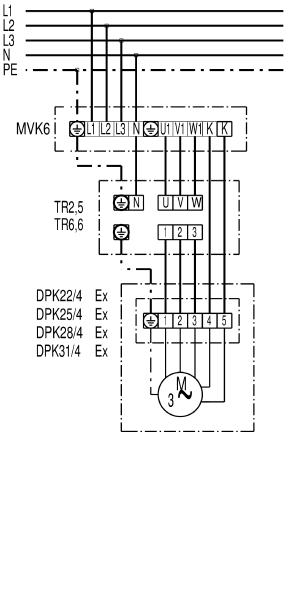

Schematy połączeń
DPK 28/4 Ex - Schematy połączeń
Elementy pobrane / filmy wideo
DPK 28/4 Ex - Elementy pobrane / filmy wideo
