Wentylator kanałowy

DPK 31/4 Ex

Produkt nie jest już dostępny
Numer artykułu: 0086.0643
Producent: MAICO
Odśrodkowy wentylator kanałowy, prąd trójfazowy, przeciwwybuchowy
Przykłady zastosowań: System wyciągu powietrza z miejsc pracy, Laboratorium, Hala przemysłowa
Karta danych wyrobu
DPK 31/4 Ex IM0000724.PNG Odśrodkowy wentylator kanałowy, prąd trójfazowy, przeciwwybuchowy

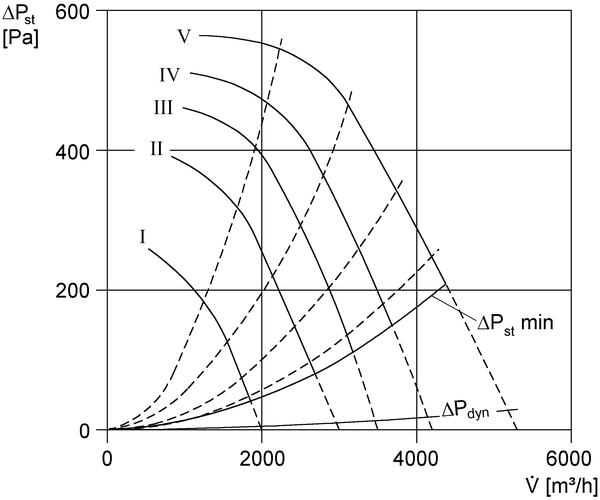

Charakterystyka

DPK 31/4 Ex - Charakterystyka

Rysunek wymiarowy

DPK 31/4 Ex - Rysunek wymiarowy [mm]

A: 600 mm
B: 350 mm
C: 620 mm
D: 370 mm
E: 640 mm
F: 390 mm
G: 710 mm
H: 422 mm

Dane Techniczne

DPK 31/4 Ex - Dane Techniczne

Artykuł DPK 31/4 Ex
Wydajność powietrza 5.300 m³/h
Prędkość obrotów 1.380 1/min
z możliwością regulacji obrotów
Typ napięcia Prąd zmienny trójfazowy
Napięcie znamionowe 400 V
Wydajność nominalna 2.000 W
INom 4,15 A
IMax 4,15 A / Wymagana różnica pst min=100 Pa
Stopień ochrony IP 44
Kabel zasilający 5 x 1,5 mm²
Miejsce montażu kanał
Pozycja montażowa poziomo
Materiał obudowy Blacha stalowa, cynkowana
Ciężar 50,1
temperatura otoczenia 40 °C
IA/IN 4,9
Atest dla produktów zabezpieczonych przed wybuchem Ex-95.D.3380
Skrzynka zaciskowa atestowana zabezpieczona przeciwwybuchowa Ex-95.D.3004U
Jednostka opakowaniowa 1 sztuka
Asortyment D
GTIN (EAN) 4012799866435
Numer katalogowy 0086.0643



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ogółem

LWA2, wysoki (dB(A))

68

71

78

83

86

82

78

64

74

LWA4, wysoki (dB(A))

89

LWA2= Poziom mocy akustycznej obudowy w dB

LWA4

Akcesoria

DPK 31/4 Ex - Akcesoria

Dedykowane Akcesoria

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
Wyłączniki zabezpieczające silnik MVK 6 Produkt nie jest już dostępny 0157.0763 na żądanie
  • Do notatnika

Akcesoria ogólne

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
Siłownik MS 8 0157.0760 na żądanie
  • Do notatnika
Siłownik MS 8 P 0157.0761 na żądanie
  • Do notatnika
Filtr powietrza TFP 31 0149.0034 na żądanie
  • Do notatnika
Przełącznik 5-stopniowy do transformatorów 5-stopniowych TRE...S-2 / TR...S-2 DSS 20 0157.0750 na żądanie
  • Do notatnika
Żaluzja kanałowa AKP 31 Produkt nie jest już dostępny 0151.0099 na żądanie
  • Do notatnika
Transformator 5-stopniowy TR 6,6 Produkt nie jest już dostępny 0157.0384 na żądanie
  • Do notatnika
Transformator 5-stopniowy, szafa rozdzielcza TR 6,6 S Produkt nie jest już dostępny 0157.0743 na żądanie
  • Do notatnika

Opis wyrobu

Opisproduktu

DPK 31/4 Ex

krótki opis

Odśrodkowy wentylator kanałowy, prąd trójfazowy, przeciwwybuchowy

Opis wyrobu

Cechy

  • Wentylatory MAICO Ex e spełniają wymogi bezpieczeństwa określone w dyrektywie 2014/34/EU dla urządzeń i systemów ochronnych w strefach zagrożonych wybuchem.
  • richtlinie-in-kraft
  • Wentylatory są dostosowane do wymogów tej dyrektywy.
  • Dane Techniczne mogą ulec zmianie.
  • Ochrona przeciwzapłonowa "e": budowa wzmocniona.
  • Dla strefy 1 i 2.
  • Montaż w prostokątnych kanałach wentylacyjnych.
  • Profile kołnierzowe zainstalowane na stronie wlotu i wylotu.
  • Ocynkowana obudowa ze skrzynką zaciskową zainstalowaną na zewnątrz.
  • Obudowa nie jest gazoszczelna.
  • Małe zapotrzebowanie na miejsce dzięki kompaktowym wymiarom.
  • Odśrodkowy wirnik z ocynkowanej stali, z wygiętymi do przodu skrzydełkami.
  • Silnik i wirnik są wyważone statycznie i dynamicznie zgodnie z DIN ISO 1940, jakość wyważenia 2,5.
  • Stosować złączki elastyczne ELP-Ex, aby zapobiec przenoszeniu wibracji na system kanałów.

Kierunek przepływu powietrza

  • Kierunki przepływu powietrza oraz obrotów są oznaczone strzałkami na obudowie wentylatora.

silnik

  • Silniki z wirnikiem zewnętrznym z możliwością regulacji obrotów.
  • Wytrzymały silnik z łożyskami kulkowymi, bezobsługowy.
  • Impregnacja zabezpieczająca przed wilgocią.
  • Klasa izolacji termicznej F.
  • Stopień ochrony silnika IP 44.

Przyłącze elektryczne

  • Przeciwwybuchowe skrzynki zaciskowe, ze śrubowymi złączami kablowymi PG 16.
  • Kabel przyłączeniowy o długości ok. 0,7 m.
  • Stopień ochrony IP 44.

Zasady bezpieczeństwa

  • Wbudowane czujniki temperatury w postaci termistorów PTC muszą być podłączone do termistorowego urządzenia przełączającego zaaprobowanego zgodnie z PTB 3.53 PTC/A, np. do wyłącznika ochronnego silnika MVK 6.
  • Wentylator może pracować wyłącznie na napięciu znamionowym podanym na tabliczce znamionowej.
  • Uniemożliwić wpadnięcie lub zassanie ciał obcych do wentylatora.
  • Regulacja obrotów dopuszczalna tylko przy użyciu transformatora.

Wykonania specjalne

  • Na żądanie i za dopłatą dostępne są wykonania specjalne.
  • Napięcia specjalne.

Spis treści

Schematy połączeń

DPK 31/4 Ex - Schematy połączeń
