Zestaw do montażu końcowego

PP 60 K-SE

Produkt nie jest już dostępny
Numer artykułu: 0095.0204
Producent: MAICO
Kompletny zespół wentylatora dla urządzenia do wentylacji pojedynczych pomieszczeń PushPull 60 K z odzyskiem... Więcej informacji
Przykłady zastosowań: Dom jednorodzinny, Dom wielorodzinny, Biuro, Gabinet lekarski, Obiekt handlowy
Karta danych wyrobu
PP 60 K-SE IM0015369.PNG Kompletny zespół wentylatora dla urządzenia do wentylacji pojedynczych pomieszczeń PushPull 60 K z odzyskiem ciepła, składający się z wentylatora, ceramicznego wymiennika ciepła, pokrywy wewnętrznej i 2 filtrów G3, potrzebne akcesoria: zestaw do montażu w stanie surowym PP 60 KA-SR lub PP 60 KL-SR i układ sterowania wentylacją pomieszczeń RLS PP-K, opcjonalne akcesoria: czujnik wilgotności PPH-K
Wstecz
  • Do notatnika
PP 60 K-SE

Charakterystyka

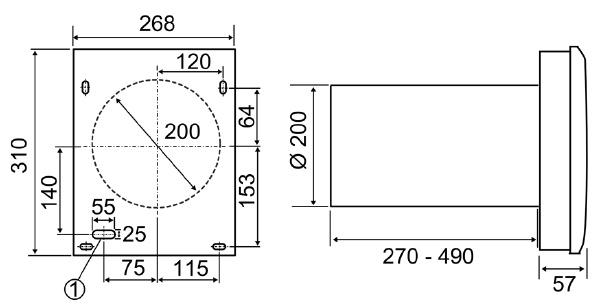

Rysunek wymiarowy

PP 60 K-SE - Rysunek wymiarowy [mm]

  1. Przepust kablowy

Dane Techniczne

PP 60 K-SE - Dane Techniczne

Artykuł PP 60 K-SE
Wydajność powietrza 17 m³/h / 22 m³/h / 30 m³/h / 41 m³/h / 50 m³/h / z zestawem do montażu w stanie surowym PP 60 KA-SR i SRW
Klasa efektywności energetycznej A
Maksymalny pobór mocy 2 W / 2,4 W / 2,9 W / 3,7 W / 4,8 W
Stopień ochrony IP X0
Pozycja montażowa poziomo
Rodzaj systemu decentralne
Materiał obudowy Kunststoff EPP
Materiał wymiennika ciepła Ceramika
Kolor biel drogowa, podobna do RAL 9016
Ciężar 3,1 kg
Ciężar z opakowaniem 3,824 kg
Typ filtra Filtr powietrza zewnętrznego i powietrza zużytego
Klasa filtra G3 (opcjonalnie M6)
Szerokość 327 mm
wysokość 310 mm
Głębokość 268 mm
Szerokość z opakowaniem 325 mm
Wysokość z opakowaniem 290 mm
Głębokość z opakowaniem 285 mm
Stopień dyspozycji cieplnej > 80 %
Niezbędny układ sterowania wentylacją pomieszczeń RLS PP-K
Poziom ciśnienia akustycznego 18 dB(A) / 23 dB(A) / 27 dB(A) / 32 dB(A) / 35 dB(A) / Odległość 1 m, warunki pola swobodnego
Ustalona wartość maks. różnicy znormalizowanego poziomu ciśnienia akustycznego elementu Dn,w 44 dB
Jednostka opakowaniowa 1 sztuka
Asortyment K
GTIN (EAN) 4012799952046
Numer katalogowy 0095.0204

Akcesoria

PP 60 K-SE - Akcesoria

Dedykowane Akcesoria

Typ wyrobu Nazwa Nr kat. Cena*(EUR) Działanie
Filtr powietrza, wymienny PPF E1 0093.0082 na żądanie
  • Do notatnika
Filtr powietrza, wymienny PPF E2 0093.0086 na żądanie
  • Do notatnika
Układ sterowania wentylacją pomieszczeń RLS PP-K 0157.0199 na żądanie
  • Do notatnika
Układ sterowania wentylacją pomieszczeń RLS PP-K1 0157.0193 na żądanie
  • Do notatnika
Czujnik wilgotności PPH-K 0157.0200 na żądanie
  • Do notatnika
Filtr powietrza, wymienny PPF G3 Produkt nie jest już dostępny 0093.0169 na żądanie
  • Do notatnika
Filtr powietrza, wymienny PPF M6 Produkt nie jest już dostępny 0093.0170 na żądanie
  • Do notatnika
Zestaw do montażu w stanie surowym PP 60 KA-SR Produkt nie jest już dostępny 0095.0205 na żądanie
  • Do notatnika
Zestaw do montażu w stanie surowym PP 60 KA-SRW Produkt nie jest już dostępny 0095.0215 na żądanie
  • Do notatnika
Zestaw do montażu w stanie surowym PP 60 KA-SRL Produkt nie jest już dostępny 0095.0216 na żądanie
  • Do notatnika
Zestaw do montażu w stanie surowym PP 60 KL-SR Produkt nie jest już dostępny 0095.0206 na żądanie
  • Do notatnika

Opis wyrobu

Opisproduktu

PP 60 K-SE

krótki opis

Kompletny zespół wentylatora dla urządzenia do wentylacji pojedynczych pomieszczeń PushPull 60 K z odzyskiem ciepła, składający się z wentylatora, ceramicznego wymiennika ciepła, pokrywy wewnętrznej i 2 filtrów G3, potrzebne akcesoria: zestaw do montażu w stanie surowym PP 60 KA-SR lub PP 60 KL-SR i układ sterowania wentylacją pomieszczeń RLS PP-K, opcjonalne akcesoria: czujnik wilgotności PPH-K

Opis wyrobu

Cechy

  • Kompletny zespół wentylatora do urządzenia do wentylacji pojedynczych pomieszczeń PushPull 60 K z ceramicznym wymiennikiem ciepła, pokrywą wewnętrzną i dwoma wbudowanymi filtrami G3, dzięki czemu powietrze filtrowane jest w obu kierunkach (opcjonalnie: filtr drobnego pyłu M6).
  • Panel wykonany w całości z wyciszającego EPP.
  • Niezbędne akcesoria:
    • Zestaw do montażu w stanie surowym PP 60 KA-SR, PP 60 KA-SRW do montażu w ścianie zewnętrznej lub PP 60 KL-SR do montażu w ościeżu.
    • Układ sterowania wentylacją pomieszczeń RLS PP-K
  • Za pomocą układu sterowania wentylacją pomieszczeń RLS PP-K można sterować jednocześnie kilkoma urządzeniami (maks. 6).
  • Urządzenia PushPull 60 eksploatowane są zawsze parami. Wymagania minimalne to 2 urządzenia PushPull 60 i 1 układ sterowania.

Wymiennik ciepła

  • Ceramiczny wymiennik ciepła z kanałami powietrznymi o strukturze plastra pszczelego.
  • Wymiennik ciepła można wyjąć po zdjęciu pokrywy wewnętrznej i filtra.

Wentylator WRG

  • Wentylator z silnikiem prądu stałego dla powietrza nawiewanego i wywiewanego.
  • 5 stopnie wentylacji z odzyskiwaniem ciepła:
    • Stopnie wentylacji są różne w zależności od wersji zestawów do montażu w stanie surowym.
  • Dalsze stopnie wentylacji bez odzyskiwania ciepła:
    • Wentylacja wskrośna: Urządzenie znajduje się permanentnie w trybie nawiewu, urządzenie korespondujące w trybie wywiewu (np. do letniego chłodzenia nocnego).
    • Osuszanie: Włączane jest ręcznie. Urządzenia z czujnikiem wilgotności pracują w trybie wentylacji wskrośnej do momentu, gdy wilgoć spadnie poniżej określonej wartości.
    • Stopień 0, stopień "zero powietrza": zamknięcie żaluzji zewnętrznych przy dużej uciążliwości zapachów z zewnątrz. Urządzenie nie zużywa przy tym energii elektrycznej.

Wskazówka montażowa

  • Montaż realizowany jest w 2 krokach:
    • Wbudowanie w otworze pod gwint DN 220 zestawu do montażu w stanie surowym PP 60 KA-SR do montażu w ścianie zewnętrznej lub PP 60 KL-SR do montażu w ościeżu.
    • Integracja zestawu do montażu końcowego PP 60 K-SE.
  • Tuleja ścienna zestawu do montażu w stanie surowym chroniona jest przed zanieczyszczeniami za pomocą pokryw zabezpieczających na czas prac tynkarskich.
  • Pokrywy dają się łatwo zdejmować.
  • Nie jest konieczne układanie rur.
  • Nie jest konieczne wyregulowanie instalacji.

Przyłącze elektryczne

  • Dostarczane urządzenie jest zmontowane i gotowe do pracy.
  • Podłączenie elektryczne odbywa się za pomocą kabla złącza wtykowego.
  • Połączenie z układem sterowania wentylacją pomieszczeń RLS PP-K odbywa się za pomocą przewodów sterowniczych z elementami wtykowymi.

Odpływ skroplin

  • Odprowadzanie skroplin odbywa się przez wbudowaną krawędź ociekową w pokrywie zewnętrznej.

Spis treści

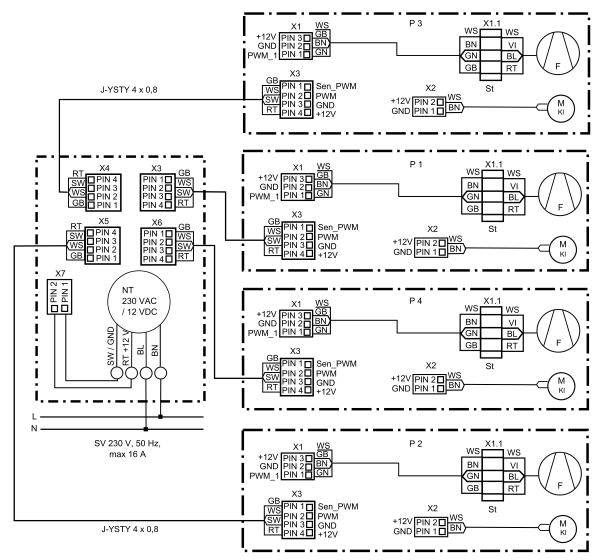

Schematy połączeń

PP 60 K-SE - Schematy połączeń

Podłączenie kilku urządzeń PushPull do jednego układu sterowania wentylacją pomieszczeń

P - urządzenie PushPull

F - wentylator

Kl - klapa

St - wtyczka

NT - zasilacz

SV - zasilanie energią elektryczną
