Комплект для конечного монтажа

PP 45 K

Номер артикула: 0095.0241
Изготовитель: MAICO
Комплект для конечного монтажа прибора для вентиляции отдельных помещений PushPull 45 K с рекуперацией тепла,... больше информации

Технический паспорт продукта

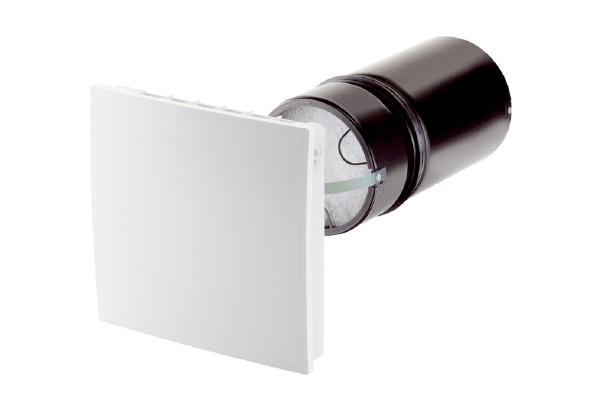

PP 45 K IM0017236.PNG Комплект для конечного монтажа прибора для вентиляции отдельных помещений PushPull 45 K с рекуперацией тепла, включает в себя вентилятор, керамический теплообменник, внутреннюю крышку с приводом заслонки, 1 фильтр ISO Coarse 30 % (G2) и 1 фильтр ISO Coarse 45 % (G3) версия: с электрической заслонкой, необходимые принадлежности: втулка для монтажа в стену без отделки, внешняя крышка или элемент для откосов и вентиляционный контроллер RLS 45 K или RLS 45 O, опциональные принадлежности: блок для каменной кладки, датчики, нагрузочная часть и модуль расширения EnOcean
PP 45 K IM0020196.PNG Комплект для конечного монтажа прибора для вентиляции отдельных помещений PushPull 45 K с рекуперацией тепла, включает в себя вентилятор, керамический теплообменник, внутреннюю крышку с приводом заслонки, 1 фильтр ISO Coarse 30 % (G2) и 1 фильтр ISO Coarse 45 % (G3) версия: с электрической заслонкой, необходимые принадлежности: втулка для монтажа в стену без отделки, внешняя крышка или элемент для откосов и вентиляционный контроллер RLS 45 K или RLS 45 O, опциональные принадлежности: блок для каменной кладки, датчики, нагрузочная часть и модуль расширения EnOcean
PP 45 K IM0007254.PNG Комплект для конечного монтажа прибора для вентиляции отдельных помещений PushPull 45 K с рекуперацией тепла, включает в себя вентилятор, керамический теплообменник, внутреннюю крышку с приводом заслонки, 1 фильтр ISO Coarse 30 % (G2) и 1 фильтр ISO Coarse 45 % (G3) версия: с электрической заслонкой, необходимые принадлежности: втулка для монтажа в стену без отделки, внешняя крышка или элемент для откосов и вентиляционный контроллер RLS 45 K или RLS 45 O, опциональные принадлежности: блок для каменной кладки, датчики, нагрузочная часть и модуль расширения EnOcean

Характеристика

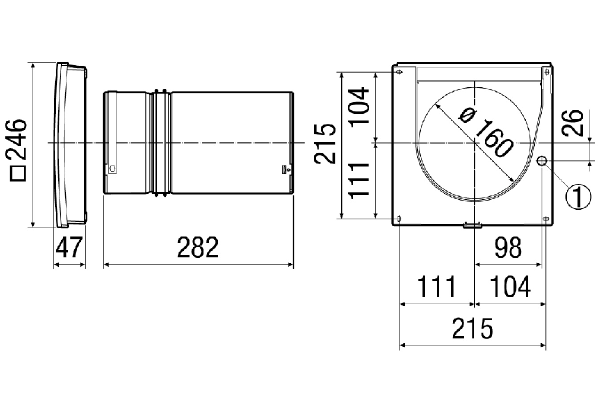

Габаритный чертеж

PP 45 K - Габаритный чертеж [mm]

  1. Кабельный ввод

Технические данные

PP 45 K - Технические данные

Артикул PP 45 K
Исполнение Версия «Комфорт», заслонка с электроприводом
Объёмный расход 15 m³/h / 20 m³/h / 30 m³/h / 36 m³/h / 42 m³/h
SEC average -40,06 kWh/(m²*a)
Класс энергоэффективности A+
Напряжение питания 12 В пост. тока
SPI согласно DIN EN 13141-8 0,11 Wh/m³
Максимальное потребление мощности 1,2 W / 1,7 W / 2,1 W / 2,8 W / 3,5 W
Степень защиты IP 00
Разрешение DIBT – Немецкого института строительной техники да
Позиция горизонтальный
Вид системы децентрализованный
Материал корпуса Пластмасса
Материал теплообменника Керамика
Цвет обычный белый - типа RAL 9016
Вес 3,15 kg
Масса с упаковкой 3,89 kg
Вид фильтра Фильтр наружного воздуха и вытяжной фильтр
Класс фильтра ISO Coarse 30 % (G2) / ISO Coarse 45 % (G3)
Диаметр присоединений 160 mm
Ширина 246 mm
Высота 246 mm
Глубина 282 mm
Ширина с упаковкой 265 mm
Высота с упаковкой 247 mm
Глубина с упаковкой 300 mm
Необходимый проем в стене от 162 до 182 мм
Минимальная толщина стенки 265 мм (если вставной блок располагается заподлицо со стенной втулкой)
Коэффициент эффективности рекуперации тепла при эталонном объемном расходе согласно DIN EN 13141-8 84,3 %
Необходимый вентиляционный контроллер RLS 45 K / RLS 45 O
Уровень звукового давления 21 dB(A) / 25 dB(A) / 31 dB(A) / 35 dB(A) / 38 dB(A) / Расстояние 1 м, предпосылки свободного пространства
Оценённая по нормам макс. разность нормативного звукового давления между элементами Dn,w 51 dB / измерено с помощью PP 45 LE и заслонка закрыта; 51 дБ измерено с помощью PP45 AE, 2 x PP45 SE, заслонка закрыта; 46 дБ измерено с помощью PP45 LE, PP45 LEW90, заслонка открыта
Номер допуска Z-51.3-416
Упаковочный комплект 1 штук
Ассортимент К
GTIN (EAN) 4012799952411
Номер артикула 0095.0241

Принадлежности

PP 45 K - Принадлежности

Специальные принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Втулка для монтажа в стену без отделки PP 45 RHK 0059.0081 по запросу
  • В памятку
Втулка для монтажа в стену без отделки PP 45 RHL 0059.0082 по запросу
  • В памятку
Изолированный блок для каменной кладки PP 45 MB 0058.0143 по запросу
  • В памятку
Комплект для монтажа в стену без отделки PP 45 RS Новинка 0093.1751 по запросу
  • В памятку
Строительный кирпич MS 160 Новинка 0058.0168 по запросу
  • В памятку
Внешняя крышка PP 45 AK 0093.0176 по запросу
  • В памятку
Внешняя крышка PP 45 AE 0093.0177 по запросу
  • В памятку
Внешняя крышка PP 45 AW 0093.0178 по запросу
  • В памятку
Внешняя крышка PP 45 AS 0093.0612 по запросу
  • В памятку
Внешняя крышка PP 45 AKR 0093.1635 по запросу
  • В памятку
Внешняя крышка PP 45 AKB 0093.1636 по запросу
  • В памятку
Элемент для откосов PP 45 LE 0093.0179 по запросу
  • В памятку
Звукоизоляционный элемент PP 45 SE 0093.0308 по запросу
  • В памятку
Канал ввода через крышу PP 45 DFK 0058.0096 по запросу
  • В памятку
Втулка ввода через крышу PP 45 DFHK 0059.0868 по запросу
  • В памятку
Втулка ввода через крышу PP 45 DFHL 0059.0869 по запросу
  • В памятку
Кровельная рамка PP 45 DER 25-35 0093.1316 по запросу
  • В памятку
Кровельная рамка PP 45 DER 36-55 0093.1317 по запросу
  • В памятку
Крышный зонт PP 45 DH 25-30 0093.1318 по запросу
  • В памятку
Крышный зонт PP 45 DH 31-35 0093.1319 по запросу
  • В памятку
Крышный зонт PP 45 DH 36-45 0093.1320 по запросу
  • В памятку
Крышный зонт PP 45 DH 46-55 0093.1321 по запросу
  • В памятку
Воздушный фильтр, запасной PP 45 G2 0093.0273 по запросу
  • В памятку
Воздушный фильтр, запасной PP 45 G3 0093.0274 по запросу
  • В памятку
Воздушный фильтр, запасной PP 45 G2P 0093.1444 по запросу
  • В памятку
Вентиляционный контроллер RLS 45 K 0157.0360 по запросу
  • В памятку
Вентиляционный контроллер RLS 45 O 0157.0359 по запросу
  • В памятку

Описание изделия

Описаниеизделия

PP 45 K

Краткая информация

Комплект для конечного монтажа прибора для вентиляции отдельных помещений PushPull 45 K с рекуперацией тепла, включает в себя вентилятор, керамический теплообменник, внутреннюю крышку с приводом заслонки, 1 фильтр ISO Coarse 30 % (G2) и 1 фильтр ISO Coarse 45 % (G3) версия: с электрической заслонкой, необходимые принадлежности: втулка для монтажа в стену без отделки, внешняя крышка или элемент для откосов и вентиляционный контроллер RLS 45 K или RLS 45 O, опциональные принадлежности: блок для каменной кладки, датчики, нагрузочная часть и модуль расширения EnOcean

Описание изделия

Исполнение

  • Вентиляционную систему в сборе можно настроить с помощью центрального пульта управления (RLS 45 K) в соответствии со стандартом DIN 1946-6, включая приборы вытяжной вентиляции.
  • С заслонкой с электроприводом.
  • Интуитивно понятное программное обеспечение для ввода в эксплуатацию при использовании пульта управления RLS 45 K упрощает ввод в эксплуатацию. Настройки можно сохранить и передать в другие системы управления.

Опциональные принадлежности

  • Блок для каменной кладки PP 45 MB
  • Нагрузочная часть PP 45 LT
  • Модуль расширения EnOcean PP 45 EO
  • Исполнительный элемент EnOcean PP 45 ACT
  • Датчик влажности PP 45 HYI и PP 45 HY
  • Датчик CO2 PP 45 CO2
  • Датчик VOC PP 45 VOC
  • Воздушный фильтр, замена PP 45 G2, PP 45 G3 и PP 45 G2P

Допуски и сертификаты

  • Разрешение DIBT Z-51.3-416.
  • Протокол испытаний согласно EN 13141-8.
  • Регистрация в бюллетене TZWL.

Теплообменник

  • Применение мощного теплообменника и вентилятора EC высокой производительности гарантирует на приборах коэффициент эффективности рекуперации тепла 84,3% при эталонном объемном расходе согласно EN 13141-8.

Инструкции по монтажу

  • Монтаж производится в 2 этапа:
    • Установка втулки для монтажа в стену без отделки PP 45 RHK (DN 160) или PP 45 RHL (DN 160), а также внешней крышки в стержневое отверстие DN 160 с наклоном 1—2 %.
    • Рекомендуется проделать корончатым сверлом отверстие DN 182 и выровнять уклон втулки с помощью прилагаемых стиропоровых клиньев.
    • Втулка для монтажа в стену без отделки защищена от загрязнений специальной крышкой.
    • После этого выполняется интеграция комплекта для конечного монтажа.
    • Прокладка труб и настройка системы не требуется.

Электрическое присоединение

  • Прибор поставляется в собранном виде и готов к эксплуатации.
  • Электрическое присоединение осуществляется с помощью штекеров.
  • Для подключения к вентиляционному контроллеру RLS 45 K или RLS 45 O используются линии управления, которые присоединяются через разъемы.
  • Кабель 12 В постоянного тока, соединяющий вентиляционный контроллер RLS 45 K / RLS 45 O с прибором, является одновременно кабелем управления.

Отвод конденсата

  • Конденсат отводится через сток, встроенный во внешнюю крышку.

Отличительные свойства

  • Серия приборов PP 45 K/O/RC — самая тихая серия приборов на рынке, которая впечатляет значениями уровня звукового давления (для степени вентиляции на расстоянии 1 м): 21 дБ(A) / 25 дБ(A) / 31 дБ(A) / 35 дБ(A) / 38 дБ(A).
  • Комбинация из двух приборов + пульт управления имеет впечатляющую энергоэффективность SPI 0,12 Вт ч/м³.
  • Благодаря практически бесшумным энергосберегающим двигателям и очень точным сенсорным управлением приборы достигают класса энергоэффективности A+.
  • Внутритрубный вентилятор можно демонтировать без инструментов для очистки и замены фильтра. Эти два фильтра также можно заменить без инструментов.
  • Теплообменник также можно демонтировать для очистки с помощью инструмента.
  • Приборы работают на пяти степенях вентиляции 15/20/30/36/42 м³/ч и в трех программах эксплуатации: постоянная вентиляция с рекуперацией тепла, поперечная вентиляция и автоматический режим с сенсорным управлением.
  • Внешние крышки с оптимизированным потоком в программе принадлежностей защищают фасад от вытяжного воздуха.

Характеристики

  • Комплекты для конечного монтажа прибора для вентиляции отдельных помещений PushPull 45 с вентилятором, керамическим теплообменником, внутренней крышкой и двумя встроенными фильтрами (ISO Coarse 30 % (G2) и ISO Coarse 45 % (G3)), обеспечивающими фильтрацию воздуха в обоих направлениях.
  • Для эффективной вентиляции рекомендуется эксплуатировать приборы парами.
  • В определенных системных комбинациях также возможна установка нечетного количества приборов.

Необходимые принадлежности

  • втулка для монтажа в стену без отделки PP 45 RHK или PP 45 RHL
  • Внешняя крышка PP 45 AK, PP 45 AE, PP 45 AW, PP 45 AS, PP 45 AKR или PP 45 AKB для монтажа на наружную стену или элемент PP 45 LE для каналов откоса.
  • Вентиляционный контроллер RLS 45 K или RLS 45 O для комплектов конечного монтажа PP 45 K и PP 45 O и радиовыключатель DS 45 RC для прибора с радиоуправлением PP 45 RC.
  • С помощью одного вентиляционного контроллера RLS 45 K или RLS 45 O можно одновременно управлять несколькими приборами (макс. 6).
  • При использовании радиовыключателя DS 45 RC количество приборов не ограничено, если они находятся в зоне действия радиовыключателя.

Содержание

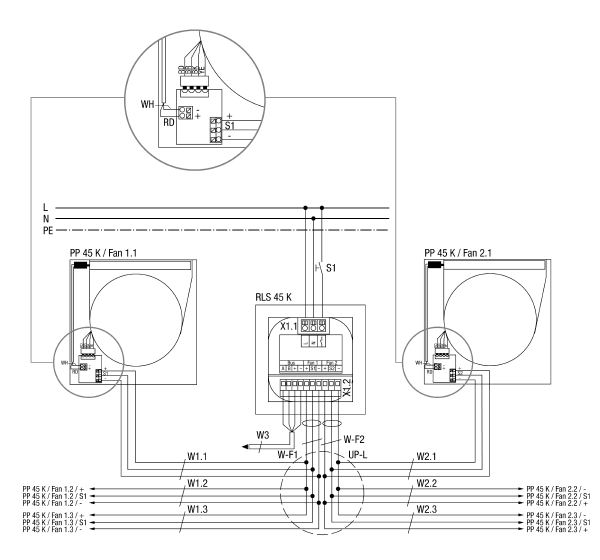

Схемы подключения

PP 45 K - Схемы подключения

RLS 45 K – вентиляционный контроллер PushPull 45 Komfort

РР 45 K – вентиляционный блок PushPull 45 Komfort

Fan 1.1 – вентиляционный блок 1, пара приборов 1

Fan 2.1 – вентиляционный блок 2, пара приборов 1

Fan 1.2 – вентиляционный блок 1, пара приборов 2

Fan 2.2 – вентиляционный блок 2, пара приборов 2

Fan 1.3 – вентиляционный блок 1, пара приборов 3

Fan 2.3 – вентиляционный блок 2, пара приборов 3

S1 – дополнительная функция кнопки / выключателя (функция засыпания, интенсивный режим, функция дисбаланса, функция защиты)

UP-L – распределитель скрытого монтажа с присоединением к вентиляционным блокам, все вентиляционные блоки присоединяются к распределителю в форме звезды

W-F1 – кабель управления Fan 1, рекомендуемый кабель управления J-Y (ST) Y 2x2x0,8 мм. Макс. длина до распределителя 4 м.

W-F2 – кабель управления Fan 2, рекомендуемый кабель управления J-Y (ST) Y 2x2x0,8 мм. Макс. длина до распределителя 4 м.

W1.Х – кабель управления вентиляционного блока, рекомендуемый кабель управления J-Y (ST) Y 2x2x0,8 мм. Макс. длина кабеля от распределителя UP-L до вентиляционного блока PP 45 = 25 м.

W2.Х – кабель управления вентиляционного блока, рекомендуемый кабель управления J-Y (ST) Y 2x2x0,8 мм. Макс. длина кабеля от распределителя UP-L до вентиляционного блока PP 45 = 25 м.

W3 – соединительный провод шины (RS-485), рекомендуемый кабель управления J-Y (ST) Y 2x2x0,8 мм. Макс. длина кабеля до датчиков, RLS, LTs и модуля EnOcean – ок. 100 м. В качестве альтернативы можно использовать это соединение как интерфейс Mod-Bus RTU.

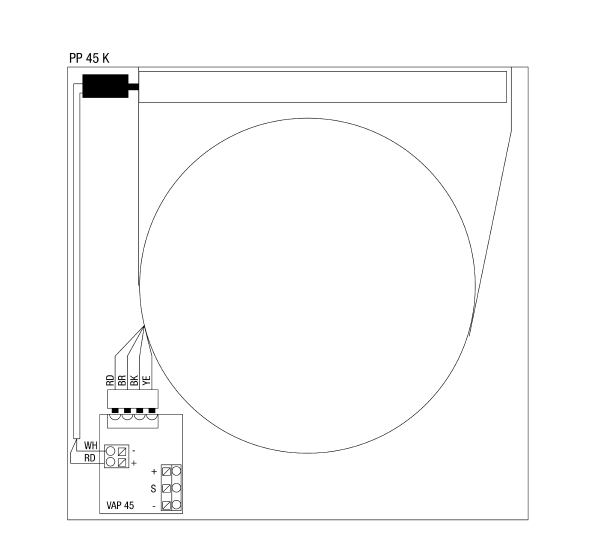

PP 45 K – вентиляционный прибор PP 45 K

VAP 45 – плата подключения вентилятора PP 45 K



Загрузки/видео

PP 45 K - Загрузки/видео

Описание изделия
Проспекты
Тексты для тендеров
Проектирование
Монтаж / эксплуатация / обслуживание
  • Схемы подключения
  • Информационный лист по безопасности Push Pull: pdf | online
  • Краткое руководство PP 45 и PPB 30: pdf | online
  • Инструкция по монтажу комплекта для конечного монтажа PP 45: pdf | online
  • Руководство по монтажу: pdf | online
  • Руководство по эксплуатации: pdf | online
  • Инструкция по монтажу комплекта для монтажа в стену без отделки PP 45 и PPB 30: pdf | online
