Вентиляционный контроллер

RLS 45 O

Номер артикула: 0157.0359
Изготовитель: MAICO
Вентиляционный контроллер в качестве принадлежности к комплекту для конечного монтажа PP 45 K, PP 45 O и PPB... больше информации

Технический паспорт продукта
RLS 45 O IM0017207.PNG Вентиляционный контроллер в качестве принадлежности к комплекту для конечного монтажа PP 45 K, PP 45 O и PPB 30 O, возможность подключения до шести приборов, возможность настройки 5 ступеней вентиляции, программы: Постоянная вытяжная вентиляция с рекуперацией тепла, поперечная вентиляция без рекуперации тепла и автоматический режим
RLS 45 O IM0019952.PNG Вентиляционный контроллер в качестве принадлежности к комплекту для конечного монтажа PP 45 K, PP 45 O и PPB 30 O, возможность подключения до шести приборов, возможность настройки 5 ступеней вентиляции, программы: Постоянная вытяжная вентиляция с рекуперацией тепла, поперечная вентиляция без рекуперации тепла и автоматический режим

Характеристика

Габаритный чертеж

Технические данные

RLS 45 O - Технические данные

Артикул RLS 45 O
Напряжение питания 230 В
Подключение к сети 3 x 1,5 мм2
Место установки Стена
Вид монтажа Скрытый монтаж
Материал Пластмасса
Цвет чисто белый - типа RAL 9010
Вес 0,11 kg
Масса с упаковкой 0,33 kg
Ширина 80 mm
Высота 80 mm
Глубина 49 mm
Ширина с упаковкой 81 mm
Высота с упаковкой 81 mm
Глубина с упаковкой 50 mm
Упаковочный комплект 1 штук
Ассортимент К
GTIN (EAN) 4012799573593
Номер артикула 0157.0359

Принадлежности / Принадлежности для

RLS 45 O - Принадлежности / Принадлежности для

Специальные принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Нагрузочная часть PP 45 LT 0157.0361 по запросу
  • В памятку
Датчик влажности PP 45 HYI 0157.0364 по запросу
  • В памятку
Датчик влажности PP 45 HY 0157.0365 по запросу
  • В памятку
Регулирование по датчику СО2 PP 45 CO2 0157.0366 по запросу
  • В памятку
Датчик VOC PP 45 VOC 0157.0367 по запросу
  • В памятку

относится к специальным принадлежностям

Описание изделия

Описаниеизделия

RLS 45 O

Краткая информация

Вентиляционный контроллер в качестве принадлежности к комплекту для конечного монтажа PP 45 K, PP 45 O и PPB 30 O, возможность подключения до шести приборов, возможность настройки 5 ступеней вентиляции, программы: Постоянная вытяжная вентиляция с рекуперацией тепла, поперечная вентиляция без рекуперации тепла и автоматический режим

Описание изделия

Отличительные свойства

  • С помощью контроллера можно переключаться между пятью ступенями вентиляции PP45-15/20/30/36/42 м³/ч и PPB 30 - 5/12/18/22/26 м³/ч и тремя режимами эксплуатации: постоянная вентиляция (с рекуперацией тепла), поперечная вентиляция (без рекуперации тепла) и автоматический режим с сенсорным управлением.
  • Рабочий режим постоянной вытяжной вентиляции с рекуперацией тепла: режим PushPull. Приборы работают попеременно и через каждые 60 с меняют направление вращения.
  • Рабочий режим поперечной вентиляции: один прибор постоянно работает в режиме приточной вентиляции, а второй, парный, – в режиме вытяжной вентиляции (например, для охлаждения ночью в летний период).
  • В автоматическом режиме объемный расход плавно корректируется в соответствии с показаниями датчика (HYI, HY, CO2, VOC).
  • Вентиляционный контроллер RLS 45 O можно использовать с внутренним датчиком влажности или внешними датчиками (влажности, CO2, VOC). Объемный расход регулируется, и приборы достигают класса энергоэффективности A+.
  • Допускается использование нечетного количества приборов. Объемные потоки автоматически распределяются в зависимости от количества приборов.
  • Возможно подключение шины Modbus.
  • Контроллер можно использовать с дополнительными контроллерами или нагрузочными частями PP 45 LT.

Характеристики

  • Вентиляционный контроллер необходим в качестве принадлежности комплектов для конечного монтажа PP 45 K, PP 45 О или РРВ 30 О.
  • Работа комплекта для конечного монтажа PPB 30 K в комбинации с вентиляционным контроллером RLS 45 невозможна.
  • С помощью одного вентиляционного контроллера RLS 45 О можно одновременно управлять максимально 6 приборами PP 45 или максимально 3 приборами РРВ 30 О.

Содержание

Схемы подключения

RLS 45 O - Схемы подключения

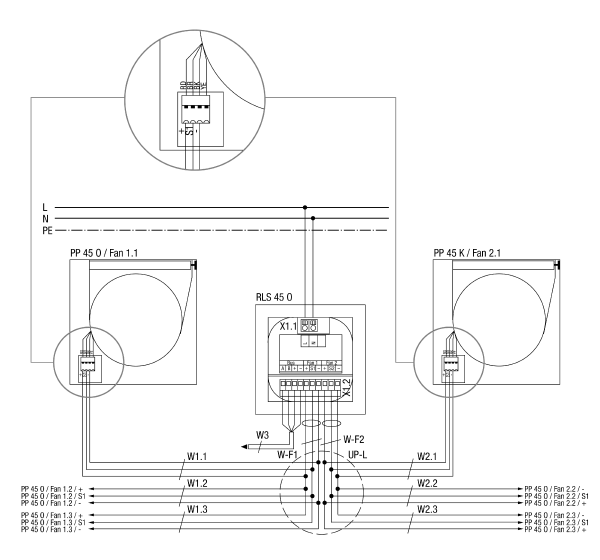

RLS 45 О – вентиляционный контроллер PushPull 45 Objekt

РР 45 О – вентиляционный блок PushPull 45 Objekt

Fan 1.1 – вентиляционный блок 1, пара приборов 1

Fan 2.1 – вентиляционный блок 2, пара приборов 1

Fan 1.2 – вентиляционный блок 1, пара приборов 2

Fan 2.2 – вентиляционный блок 2, пара приборов 2

Fan 1.3 – вентиляционный блок 1, пара приборов 3

Fan 2.3 – вентиляционный блок 2, пара приборов 3

UP-L – распределитель скрытого монтажа с присоединением к вентиляционным блокам, все вентиляционные блоки присоединяются к распределителю в форме звезды

W-F1 – кабель управления Fan 1, рекомендуемый кабель управления J-Y (ST) Y 2x2x0,8 мм. Макс. длина до распределителя 4 м.

W-F2 – кабель управления Fan 2, рекомендуемый кабель управления J-Y (ST) Y 2x2x0,8 мм. Макс. длина до распределителя 4 м.

W1.Х – кабель управления вентиляционного блока, рекомендуемый кабель управления J-Y (ST) Y 2x2x0,8 мм. Макс. длина кабеля от распределителя UP-L до вентиляционного блока PP 45 = 25 м.

W2.Х – кабель управления вентиляционного блока, рекомендуемый кабель управления J-Y (ST) Y 2x2x0,8 мм. Макс. длина кабеля от распределителя UP-L до вентиляционного блока PP 45 = 25 м.

W3 – соединительный провод шины (RS-485), рекомендуемый кабель управления J-Y (ST) Y 2x2x0,8 мм. Макс. длина кабеля до датчиков, RLS, LTs и модуля EnOcean – ок. 100 м. В качестве альтернативы можно использовать это соединение как интерфейс Mod-Bus RTU.



RLS 45 О – вентиляционный контроллер PushPull 45 Objekt

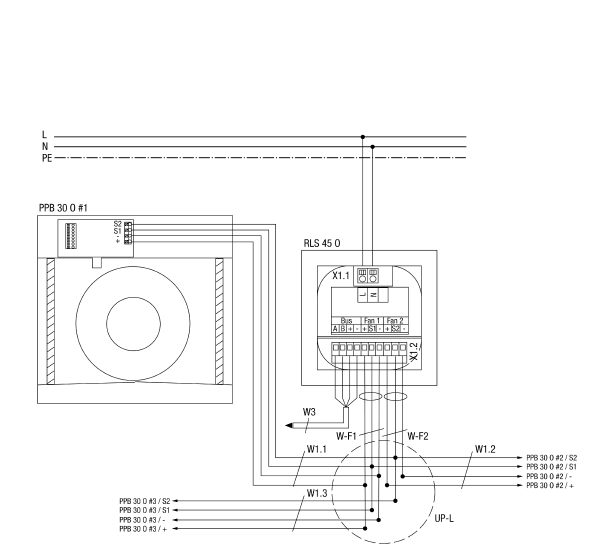

РРB 30 О – вентиляционный блок PushPull Balance 30 Objekt

X 1.1 - RLS - клемма присоединения к сети

X 1.2 - RLS - клемма подключения Fan/Bus

UP-L – распределитель скрытого монтажа с присоединением к вентиляционным блокам, все вентиляционные блоки присоединяются к распределителю в форме звезды

W-F1 – кабель управления Fan 1, рекомендуемый кабель управления J-Y (ST) Y 2x2x0,8 мм. Макс. длина до распределителя 4 м.

W-F2 – кабель управления Fan 2, рекомендуемый кабель управления J-Y (ST) Y 2x2x0,8 мм. Макс. длина до распределителя 4 м.

W1.Х – кабель управления вентиляционного блока, рекомендуемый кабель управления J-Y (ST) Y 2x2x0,8 мм. Макс. длина кабеля от распределителя UP-L до вентиляционного блока PP 45 = 25 м.

W3 – соединительный кабель Bus (RS-485), рекомендуемый кабель управления J-Y (ST) Y 2x2x0,8 мм. Макс. длина кабеля до датчиков, RLS, LTs ок. 100 м. В качестве альтернативы можно использовать это соединение как интерфейс Mod-Bus RTU.

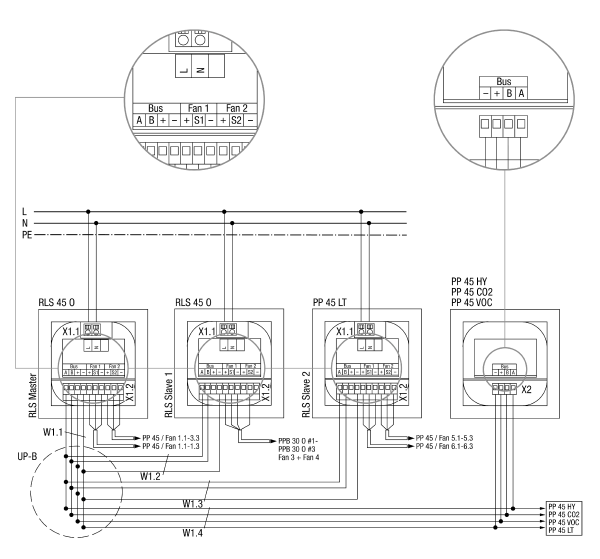

RLS 45 О – вентиляционный контроллер 45 Objekt

PP 45 LT – нагрузочная часть PP 45

PP 45 HY – датчик влажности PP 45 для скрытого монтажа

PP 45 CO2 – датчик CO2 PP45 для скрытого монтажа

PP 45 VOC – датчик VOC PP45 для скрытого монтажа

Fan 1.1-1.3 – вентиляционный блок 1 и 3 на RLS Master

Fan 2.1-2.3 – вентиляционный блок 2 и 4 на RLS Master

Fan 3 + 4 G1-3 – вентиляционный блок 6, 7, 8 на RLS Slave1

Fan 5.1-5.3 – вентиляционный блок 9,11,13 на RLS Slave2

Fan 6.1-6.3 – вентиляционный блок 10,12,14 на RLS Slave2

UP-B – распределитель Bus скрытого монтажа, подключение RLS, LT, EO и датчиков через интерфейс Bus RS-485

W1.Х – соединительный кабель Bus (RS-485), рекомендуемый кабель управления J-Y(ST)Y 2x2x0,8 мм. Макс. длина кабеля до датчиков, RLS, LTs и модуля EnOcean – ок. 100 м. В качестве альтернативы можно использовать это соединение как интерфейс Mod-Bus RTU.
