Außenluftdurchlässe + Schallschutzlösungen für Wand/ Fassade und Fenster nach DIN 1946-6
- Lösungen für sehr hohe Schalldämmanforderungen bis zu DN,w 64 dB
Zur Montage in Fensterlaibungen, in der Wand, in Rollladenkästen oder in Fensterblendrahmen
Was ist ein Außenluftdurchlass (ALD)?
Außenluftdurchlässe (ALD) gibt es von MAICO in vielen Varianten zum Einbau in Wände, Fenster und Rollladenkästen. Die ALD werden für die Zuluftnachströmung bei Abluftanlagen in alle Räume und Zuluftzonen installiert. Frischluft strömt durch diese ALD in der Außenhülle direkt als Außenluft ein. Im Gegensatz zu Bauteilundichtheiten, deren Größe und Position von Konstruktionsart und Ausführung des Baukörpers abhängig sind, können Außenluftdurchlässe nach fachgerechter Planung dimensioniert und platziert werden. In einem luftdichten Gebäude lässt sich so die einströmende Außenluft auf die Wohn- und Schlafräume konzentrieren.
Ein Außenluftdurchlass ist letztendlich ein bauphysikalisch und strömungstechnisch qualifiziertes „Loch an der richtigen Stelle“ Da die Frischluftzufuhr immer auch abhängig von den verbliebenen Restundichtheiten der Außenhülle im jeweiligen Raum ist, sollte die Möglichkeit bestehen, die Durchlässe auf die vorgefundene Situation einzustellen.
Schallschutz
Aus heutiger Sicht sollten Außenluftdurchlässe der Mindestanforderung von Schallschutz und Filterung entsprechen. Der Einsatz von ALD mit Schalldämmung ist grundsätzlich für alle Zulufträume empfehlenswert, da in zunehmend luftdichten Gebäuden die Schallnebenwege über Fugen nicht mehr vorhanden sind und somit der Grundschallpegel im Haus bereits äußerst gering ist. Die Kombination Abluftsystem und ALD mit Schalldämmung sorgt für eine kontinuierliche Lüftung bei gleichzeitiger Erfüllung der Kriterien Schallschutz und Behaglichkeit. MAICO ALD sind zum großen Teil mit Schalldämmung ausgerüstet. Schallprüfzeugnisse wurden von unabhängigen Prüfstellen erstellt und können bei MAICO angefragt werden.
Tiefergehende Informationen, technische Details sowie Planungshilfen für Außenluftdurchlässe finden Sie im Prospekt:
Außenluftdurchlässe (ALD) für hohe Schalldämanforderungen

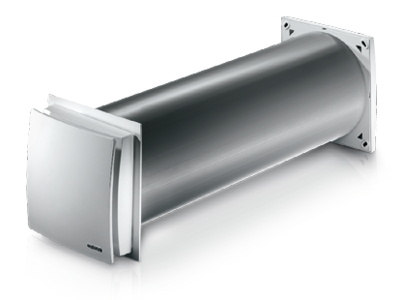

Die schalldämmenden Außenluftdurchlässe von MAICO in DN 125 und DN 160 dienen der Außenluftnachströmung in Verbindung mit Abluftsystemen, z. B. nach DIN 18017-3 und 1946-6. Das Baukastensystem ermöglicht als Fassadenabschluss entweder ein Außengitter aus Kunststoff oder Edelstahl. Zusätzlich bietet MAICO eine architektonisch anspruchsvollere Laibungskanallösung mit zusätzlichen Schalldämmeigenschaften ohne sichtbare Gitter auf der Außenfassade.
Einsatzgebiete/ Einbaumöglichkeiten:
- Für Neubau und Sanierung
- Für Einfamilienhäuser, den mehrgeschossigen Wohnungsbau und für Bürogebäude
- Bei erhöhten Schalldämmanforderungen, z.B. bei Wohnorten mit erhöhtem Lärmpegel
Technische Merkmale:
- Schallgedämmtes Wandventil für Frischluftzufuhr
- Bewertete Element-Normschallpegeldifferenz Dn,w bis 64 dB
- Laibungselement mit Ansauggitter in der Fensterlaibung
- Außengitter auf der Außenwand
- Einstellbarer Volumenstrom
- Max. Volumenstrom bei 10 Pa bis 30 m³/h
- Optimale Wirkung bei Montage im oberen Bereich der Wand links oder rechts neben dem Fenster
in 2,0 – 2,2 m Höhe - Außenluftfilter verhindert das Eindringen von Pollen, Staub und Insekten
- Optionale Sturmsicherung/ Winddrucksicherung zur Vermeidung von Zuglufterscheinungen,
max. 30 m³/h auch bei geöffnetem Ventil

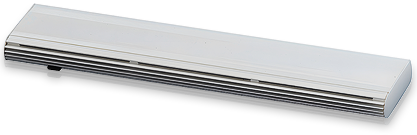

Fensterventile von MAICO
Fensterventile bieten eine dezente Lösung für kontrollierte Zuluft. Sie verbessern die Raumluftqualität, schützen zuverlässig vor Feuchtigkeitsschäden und bringen frische Luft ins Haus – ganz ohne störende Zugluft bei stets garantierter Schalldämmung.
Berechnung der resultierenden Schalldämmung R‘w,res
Für den Nachweis der Schalldämmung von Außenbauteilen nach DIN 4109 muss das resultierende Schalldämmmaß R‘w,res als Kombination aus allen in der Außenwand integrierten Bauelementen und Bauteilen, wie Wand, Fenster, Lüfter und Rollladenkasten, ermittelt werden. Die bewertete Normschallpegeldifferenz Dn,w darf bei der Kombination von Schalldämmmaßen nicht direkt mit dem bewerteten Schalldämmmaß Rw, z. B. eines Fensters, verknüpft werden, sondern muss vorher auf die Bausituation umgerechnet werden. Maßgebend ist das Berechnungsverfahren nach DIN 4109.
Der Einsatz von ALD mit Schalldämmung ist grundsätzlich für alle Zulufträume empfehlenswert, da in zunehmend luftdichten Gebäuden die Schallnebenwege über Fugen nicht mehr vorhanden sind und somit der Grundschallpegel im Haus bereits äußerst gering ist. Die Kombination aus Abluftsystem und ALD mit Schalldämmung sorgt für eine kontinuierliche Lüftung bei gleichzeitiger Erfüllung der Kriterien von Schallschutz und Behaglichkeit. Die Berechnungen werden in der Regel durch die Fachplaner für Bauphysik erstellt.
