Caisson d'air entrant insonorisé
KFD 9040-K
N'est plus disponibleFabricant : MAICO
Boîte plate insonorisée pour air entrant avec ventilateur diagonal, volet de fermeture, filtre à air et ... plus d'informations
Fiche de données produit

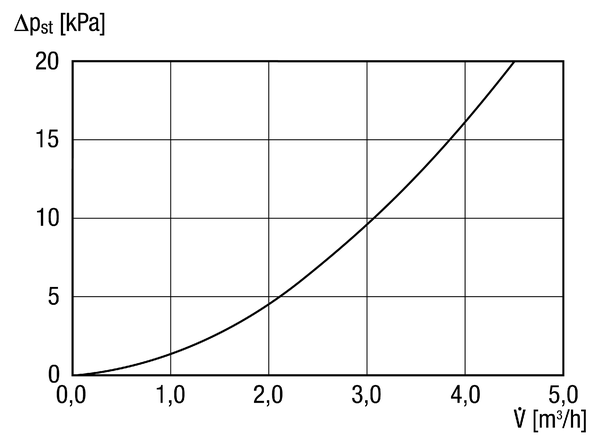

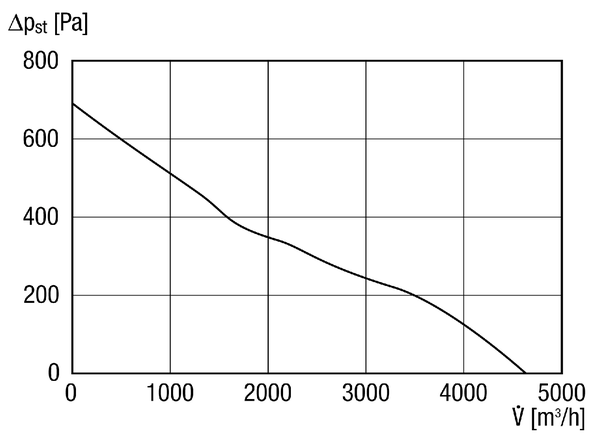

Courbe caractéristique
Dessin coté

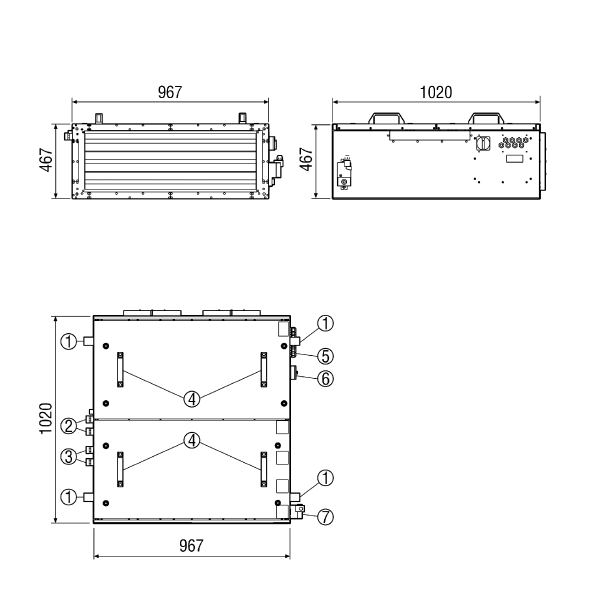

KFD 9040-K - Dessin coté [mm]
- Équerre de montage (position variable)
- Raccord d'eau chaude pour les réchauffeurs d'air à eau 3/4" AG (au choix, raccord aussi sur le côté opposé)
- Raccord registre de refroidissement
- Poignée de montage
- Branchements électriques
- Bornier du ventilateur
- Servomoteur volet
Caractéristiques techniques
KFD 9040-K - Caractéristiques techniques
Accessoires
KFD 9040-K - Accessoires
Accessoires spécifiques
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Filtre à air, rechange | KFF 9040-5 | 0093.1217 | sur demande | |
| Filtre à air, rechange | KFF 9040-7 | 0093.1220 | sur demande |
Accessoires divers
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Grille extérieure | LZP-R 94 N'est plus disponible | 0151.0389 | sur demande | |
| Manchette de raccordement flexible | ELP 94 N'est plus disponible | 0092.0264 | sur demande | |
| Silencieux pour gaine rectangulaire | KSP 94/28 N'est plus disponible | 0092.0505 | sur demande |
Description du produit
Description duproduit
KFD 9040-K
description rapide
Boîte plate insonorisée pour air entrant avec ventilateur diagonal, volet de fermeture, filtre à air et réchauffeur d'air à eau et registre de refroidissement, gaine de dimension 900 mm x 400 mmDescription du produit
Module KFR-K, KFD-K air entrant avec fonction de refroidissement
- Boîte plate insonorisée pour insufflation d'air.
- Avec ventilateur, volet de fermeture avec servomoteur, filtre à air, réchauffeur d'air à eau et registre de refroidissement.
- Avec module de commande pour appareil d'air entrant et sortant.
- Raccordements pour réchauffeur d'air à eau et registre de refroidissement, positionnables au choix sur un ou l'autre des côtés longitudinal.
Caractéristiques
- Appareil compact pour air entrant et air sortant.
- Le boîtier est isolé thermiquement et insonorisé avec de la laine de roche d'une épaisseur de 30 mm.
- Les pertes internes de charge sont très faibles à cause des très grandes surfaces de débit. Les boîtiers sont très lisses et étanches, à l'intérieur comme à l'extérieur. L'appareil est donc très silencieux, avec peu de bruits internes d'air et facile à nettoyer.
- Aucun câblage extensif ou installation de pièces de montage n'est nécessaire, car tous les composants sont déjà montés en usine.
- Unité de commande fournie avec l'appareil d'air entrant.
- Instructions de mise en place du réchauffeur d'air à eau téléchargeables sur Internet.
- Type de protection IP 43.
Module de commande
- Il est possible de commander conjointement une boîte plate d'air entrant et une d'air sortant à l'aide d'un module de commande.
- Boîte plate d'air entrant KFR / KFD et KFR-K / KFD-K : Unité de commande fournie.
- Boîte plate d'air sortant KFR-A / KFD-A : Aucun module de commande inclus, commande par le module de commande de la boîte plate d'air entrant ou par le transformateur.
- Lorsqu'aucun KFR-A / KFD-A n'est relié au module de commande, un ventilateur réglable par transformateur 230 V peut également être commandé (par exemple B. EKR, ESQ). Attention : la consommation de l'appareil d'air sortant ne doit pas dépasser celle de l'appareil d'air entrant.
- Le module de commande reprend les fonctions suivantes :
- Sélection du mode de fonctionnement (air entrant/air recirculé).
- Commande du ventilateur à 3 niveaux.
- Affichage du mode de fonctionnement actuel et de la température nominale.
- Valeur de consigne de la température sur le module de commande.
- Réglage d'un servomoteur par exemple d'un circuit de chauffage ou de refroidissement.
- Signal de validation sur la machine de refroidissement.
- Commande d'une pompe de circulation de chauffage.
- Affichage de dysfonctionnement avec DEL et code d'erreur sur le module de commande.
- Limitation minimale et maximale de la température de l'air entrant.
- Surveillance de la protection contre le froid du réchauffeur d'air à eau.
- Surveillance du filtre à air à l'aide d'une mesure de différence de pression.
- Capteur de température ambiante intégré au module de commande.
- Réglage du servomoteur pour le volet de fermeture.
Consignes pour le montage
- Suite à son isolation efficace thermique et phonique, il est possible de monter l'appareil directement dans des plafonds suspendus.
- Équerre de montage fournie.
- Montage uniquement horizontal.
Schémas de branchement
KFD 9040-K - Schémas de branchement
Schéma électrique KFD 9040, KFD 9040-K et KFD 9040-F
ZV - Ventilateur d'air entrant
AV - Ventilateur d'air sortant
TK1 - Thermocontact ventilateur d'air entrant
TK2 - Thermocontact ventilateur d'air entrant
TK3 - Thermocontact ventilateur d'air sortant
TK4 - Thermocontact ventilateur d'air sortant
R1 - Surveillance de la protection contre le gel
R2 - Sonde de température NTC
FG - Validation appareil, contact libre de potentiel
FS - Module de commande
H - Chauffage
P - Pompe à circulation
FK - Validation machine de refroidissement
S - Dysfonctionnement appareil
KL - Entraînement de volet
U - Alimentation 1 x 230 V / N / 50 Hz
SE - Fusible externe 16 A
