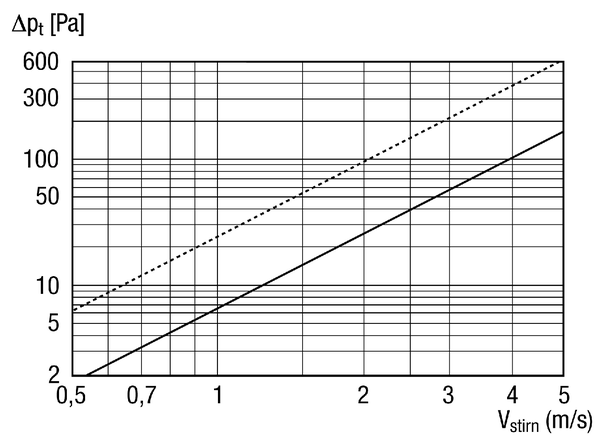

LZP-R 94 - Courbe caractéristique
Ligne discontinue : perte de pression aspiration
Ligne continue : perte de pression poussée
Grille extérieure
LZP-R 94
N'est plus disponibleFabricant : MAICO
Grille de protection anti-intempéries à perte de charge réduite, tôle d'acier galvanisée, dimensions de la... plus d'informations
Fiche de données produit
Courbe caractéristique
Dessin coté
LZP-R 94 - Dessin coté [mm]
A: 385 mm
B: 275 mm
C: 1.335 mm
D: 1.379 mm
E: 1.360 mm
F: 410 mm
G: 1.350 mm
H: 400 mm
I: 900 mm
J: 250 mm
B: 275 mm
C: 1.335 mm
D: 1.379 mm
E: 1.360 mm
F: 410 mm
G: 1.350 mm
H: 400 mm
I: 900 mm
J: 250 mm
Caractéristiques techniques
LZP-R 94 - Caractéristiques techniques
Accessoires de
LZP-R 94 - Accessoires de
Fait partie des accessoires généraux de
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Caisson d'air entrant insonorisé | KFD 9040-A N'est plus disponible | 0080.0960 | sur demande | |
| Caisson d'air entrant insonorisé | KFD 9040 N'est plus disponible | 0080.0965 | sur demande | |
| Boîte plate insonorisée pour air entrant avec deux filtres à air | KFD 9040-F N'est plus disponible | 0080.0890 | sur demande | |
| Caisson d'air entrant insonorisé | KFD 9040-K N'est plus disponible | 0080.0969 | sur demande |
Description du produit
Description duproduit
LZP-R 94
description rapide
Grille de protection anti-intempéries à perte de charge réduite, tôle d'acier galvanisée, dimensions de la gaine 900 x 400 mmDescription du produit
- Grille de protection contre les intempéries pour insufflation et évacuation d'air dans une version de qualité supérieure.
- Avec élargissement de série de la section de gaine pour réduire les pertes de pression.
- Avec lamelles fixes de protection anti-intempéries détournant la pluie.
- Avec cadre pour le montage dans les murs maçonnés.
- Cadre de flasque 20 mm et trous oblongs pour raccordement direct à la gaine rectangulaire.
- Grille de protection selon DIN EN ISO 13857.
Schémas de branchement
LZP-R 94 - Schémas de branchement
