Boîte compacte
ECR 12
N'est plus disponibleFabricant : MAICO
Appareil d'air entrant compact avec réchauffeur d'air électrique, filtre et régulation, DN 125
Exemples d'utilisation: Lieu de travail, Cabinet médical, Salle de repos, Salle de sport, Café/restaurant
Fiche de données produit

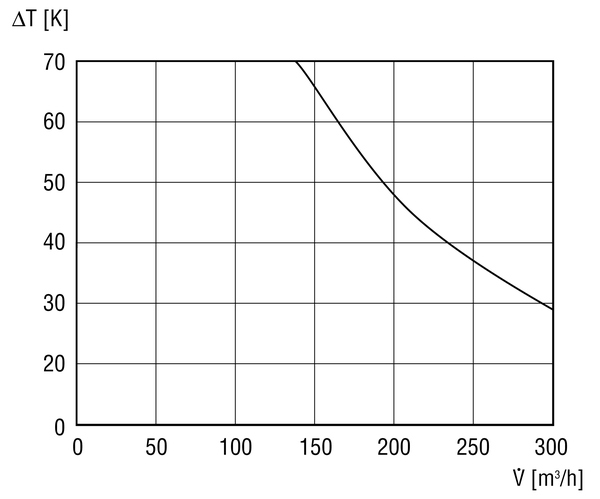

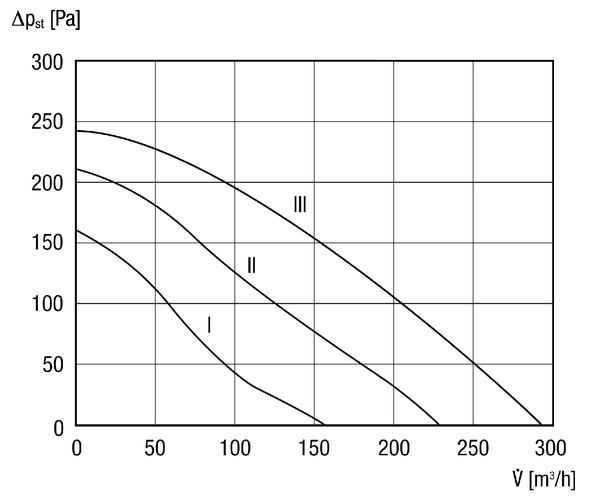

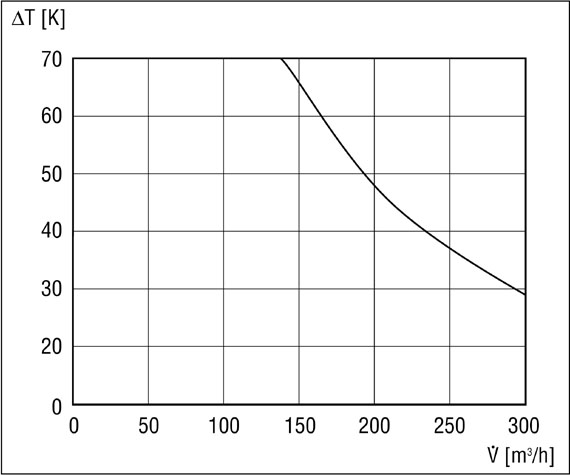

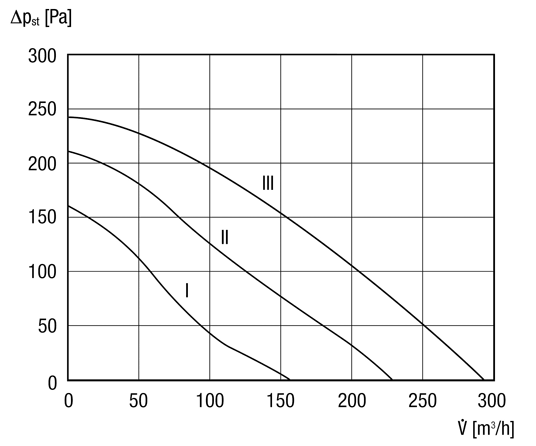

Courbe caractéristique
Dessin coté

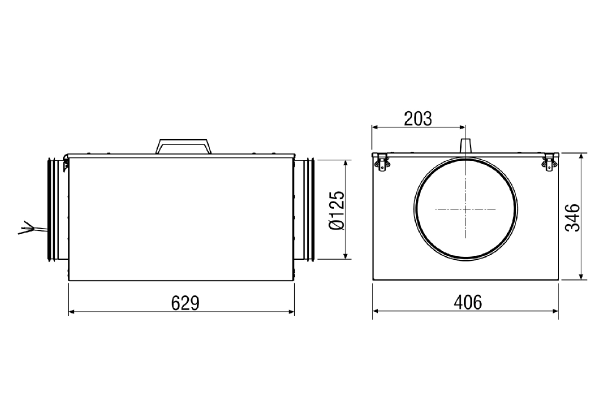

ECR 12 - Dessin coté [mm]
Caractéristiques techniques
ECR 12 - Caractéristiques techniques
Accessoires / Accessoires de
ECR 12 - Accessoires / Accessoires de
Accessoires spécifiques
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Manchette de fixation | ELR 12 | 0092.0110 | sur demande | |
| Filtre à air, rechange | ECR 12-20 G4 | 0093.0893 | sur demande | |
| Filtre à air, rechange | ECR 12-20 F7 | 0093.0895 | sur demande | |
| Caisson d'air sortant insonorisé | ECR-A 12 N'est plus disponible | 0080.0565 | sur demande |
Accessoires divers
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Clapet anti-retour automatique | AVM 12 | 0093.0003 | sur demande | |
| Grilles de protection | SGR 12 | 0150.0124 | sur demande | |
| Silencieux tubulaire | RSR 12 Stock restant | 0092.0312 | sur demande | |
| Silencieux tubulaire | RSR 12-1 | 0092.0593 | sur demande | |
| Silencieux tubulaire | RSR 12/50-1 | 0092.0601 | sur demande | |
| Silencieux tubulaire | RSR 12/50 N'est plus disponible | 0092.0322 | sur demande |
Fait partie des accessoires spéciaux de
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Caisson d'air sortant insonorisé | ECR-A 12 N'est plus disponible | 0080.0565 | sur demande |
Description du produit
Description duproduit
ECR 12
description rapide
Appareil d'air entrant compact avec réchauffeur d'air électrique, filtre et régulation, DN 125Description du produit
Caractéristiques
- Appareil compact à faible encombrement composé d'éléments parfaitement harmonisés :
- Aérateur
- Filtre à air
- Réchauffeur d'air électrique
- Insufflation et évacuation d'air simplifiées grâce aux appareils d'air entrant et sortant harmonisés ECR et ECR-A.
- Avec régulation pour une température constante de l'air entrant ou de la température ambiante.
- Avec laine de roche d'insonorisation à revêtement par fibres de verre et boîtier à double paroi pour un niveau de bruit minimal et une isolation thermique optimale.
- Changement du filtre à air sans outils en quelques secondes seulement.
- Turbine recourbée vers l'arrière pour un taux de rendement optimal.
- Couvercle amovible avec clip de fermeture.
- Pièce de raccordement du côté air aspiré et air comprimé pour montage direct dans des gaines d'air.
- Montage rapide grâce aux rails de montage.
- Avec fonctionnement par temporisation automatique du ventilateur pour la protection contre la surchauffe.
- Mise en marche / à l'arrêt également possible via un contact libre de potentiel externe.
- Type de protection IP 43 sur ECR 12 à 20.
- Type de protection IP X4 sur ECR 25 à 31 EC.
Réchauffeur d'air électrique
- Le réchauffeur d'air électrique est installé après le ventilateur dans le flux d'air.
- Corps de chauffe tubulaire en acier inoxydable.
- Avec sonde de température dans le sens du flux après le réchauffeur d'air avec tôle de protection contre les rayonnements.
- En cas de surcharge thermique des éléments de chauffe, un thermocontact coupe le circuit électrique.
Module de commande
- Module de commande séparé et 10 m ligne de commande fournis.
- Sonde de température ambiante intégré dans le module de commande.
- Au choix, régulation par température ambiante ou température d'air entrant.
- Touches de fonction pour :
- Appareil Marche/Arrêt
- Réglage de vitesse ventilateur
- Augmenter/diminuer température théorique
- Commutation mode automatique/manuel
- Affichage de :
- Niveau de vitesse
- Température théorique et d'air entrant
- Fonctionnement/défaut avec code d'erreur
- Contrôle électronique du filtre avec message de remplacement de filtre sur le module de commande.
- Avec sortie pour commander un volet séparé.
- Avec minuterie intégrée avec programmation quotidienne et hebdomadaire pour commande des durées d'allumage pour chacun des jours de la semaine.
Moteur
- Moteur à condensateur à rotor extérieur sur ECR 12 à 20.
- Moteur à courant continu sur ECR 25 à 31 EC.
- Moteur robuste avec roulement à billes, sans entretien.
- Protection thermique contre les surcharges en série.
Schémas de branchement
ECR 12 - Schémas de branchement
FG - Validation appareil
XB3 - Appareil de service
X5 - Dysfonctionnement appareil
K - Entraînement de volet
V- Ventilateur d’air sortant
X11-3 - ouvert
X11-4 - fermé
X11-5 - lent
X11-6 - moyen
X11-7 - rapide
Téléchargements / Vidéos
ECR 12 - Téléchargements / Vidéos
Prédécesseur - Successeur
ECR 12 - Successeur
| Type de produit | Nom | Réf. | Action |
|---|---|---|---|
| Boîte compacte | ECR 12 EC N'est plus disponible | 0080.0574 |
