Caisson d'air sortant insonorisé
ECR-A 12
N'est plus disponibleFabricant : MAICO
Ventilateur d'air sortant insonorisé adapté à la boîte compacte ECR 12
Exemples d'utilisation: Salle de repos, Bureau de maître, Laboratoire, Atelier, Local de stockage
Fiche de données produit

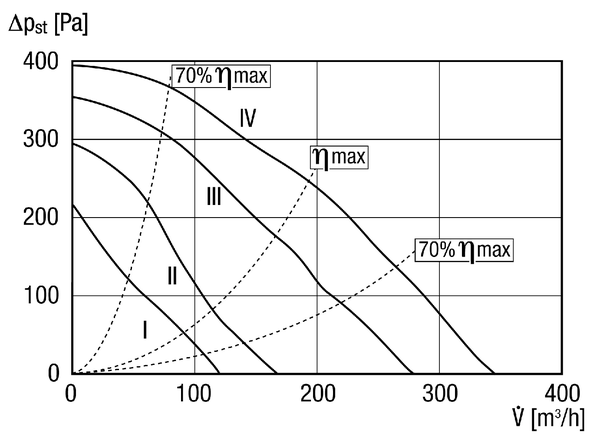

Courbe caractéristique

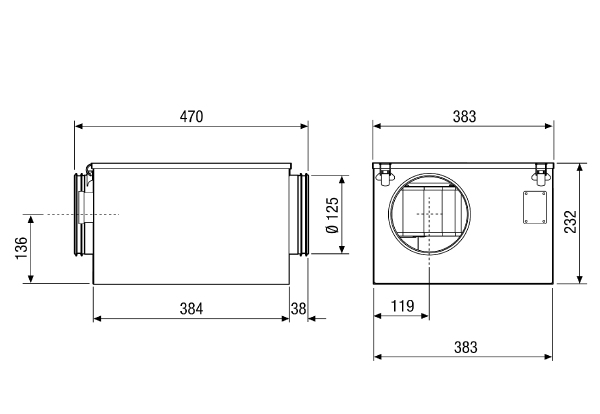

Dessin coté
ECR-A 12 - Dessin coté [mm]
Caractéristiques techniques
ECR-A 12 - Caractéristiques techniques
Accessoires / Accessoires de
ECR-A 12 - Accessoires / Accessoires de
Accessoires spécifiques
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Manchette de fixation | ELR 12 | 0092.0110 | sur demande | |
| Boîte compacte | ECR 12 N'est plus disponible | 0080.0560 | sur demande |
Accessoires divers
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Clapet anti-retour automatique | AVM 12 | 0093.0003 | sur demande | |
| Grilles de protection | SGR 12 | 0150.0124 | sur demande | |
| Silencieux tubulaire | RSR 12 Stock restant | 0092.0312 | sur demande | |
| Silencieux tubulaire | RSR 12-1 | 0092.0593 | sur demande | |
| Silencieux tubulaire | RSR 12/50-1 | 0092.0601 | sur demande | |
| Graduateur à 3 niveaux | DS 3N | 0157.0186 | sur demande | |
| Silencieux tubulaire | RSR 12/50 N'est plus disponible | 0092.0322 | sur demande |
Fait partie des accessoires spéciaux de
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Boîte compacte | ECR 12 N'est plus disponible | 0080.0560 | sur demande |
Description du produit
Description duproduit
ECR-A 12
description rapide
Ventilateur d'air sortant insonorisé adapté à la boîte compacte ECR 12Description du produit
Caractéristiques
- Ventilateur d'air sortant pour ventilateur d'air entrant ECR.
- Appareil compact à faible encombrement pour l'acheminement de débits d'air faibles à moyens.
- Unité d'air sortant entièrement montée pour un montage final sans risque d'erreurs.
- Couvercle du boîtier amovible avec fermeture par étrier.
- Pièce de raccordement du côté air aspiré et air comprimé, pour montage direct dans des gaines d'air.
- Avec laine de roche insonorisante contrecollée de fibres de verre si le niveau sonore exigé doit être particulièrement faible.
- Avec turbine à pales recourbées vers l'arrière pour un taux de rendement optimal.
- Type de protection IP 44.
Moteur
- Moteur à condensateur à rotor extérieur.
- Protection thermique contre les surcharges en série.
- Moteur robuste avec roulement à billes, sans entretien
- Chaque niveau de vitesse est directement commutable via une tension d'alimentation de 230 V.
- Absence de vitesse variable par hachage de phase ou atténuation de la tension.
Consignes de montage
- Montage possible dans toutes les positions.
- ECR-A 25/31 diamètre de raccordement 250 mm.
- En cas de montage avec une gaine d'air DN 315, utiliser des extensions DN 250/315 à fournir par le client.
Niveaux de vitesse
- Ventilateur à 4 niveaux de vitesse.
- Le changement de vitesse s'effectue via les différentes commandes des bornes.
- En association avec la Compactbox ECR, 3 des 4 niveaux de vitesse peuvent être commandés via la régulation de l'ECR. Un niveau de vitesse reste ainsi inutilisé. Aucun module de commande supplémentaire n'est nécessaire pour le caisson de ventilation ECR-A.
Schémas de branchement
ECR-A 12 - Schémas de branchement
ECR...-A avec DS 3N
DS 3N - graduateur à 3 niveaux
Les bornes 1 à 4 sont les bobinages du moteur.
Revêtement des bornes comme exemple :
La plus petite vitesse de rotation (borne 1) n'est pas utilisée ici.
