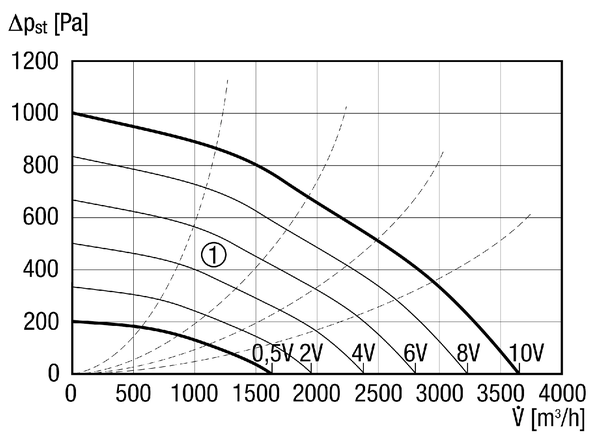

Courbe caractéristique

EKR 31 FU - Courbe caractéristique

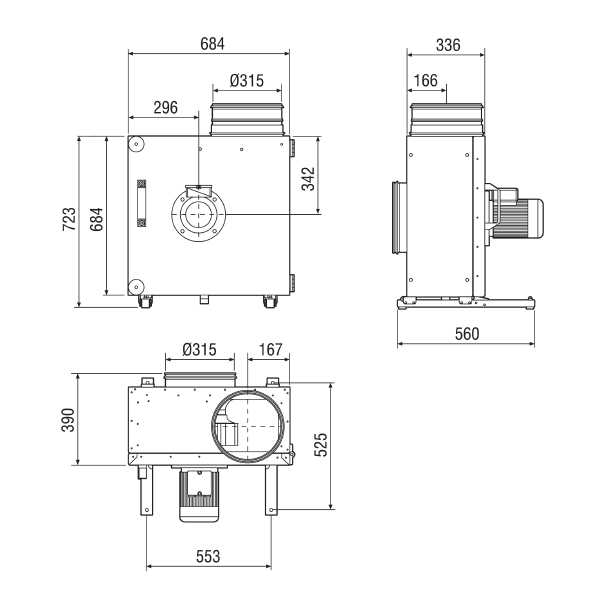

Dessin coté

EKR 31 FU - Dessin coté [mm]

Caractéristiques techniques

Article	EKR 31 FU
Débit d'air	3.660 m³/h
Vitesse de rotation	2.670 1/min
Vitesse variable	✔
Type de tension	Courant alternatif
Tension de service	230 V
Fréquence secteur	50 Hz
Puissance nominale	828 W
I_Nominal	3,8 A
I_Max	3,9 A
Type de protection	IP X4
Type de protection du moteur	IP 55
Classe de température	F
Câble d'alimentation secteur	5 x 1,5 mm²
Poids	50 kg
Ventilateur orientable	✔
Largeur nominale	315 mm
Largeur avec emballage	707 mm
Hauteur avec emballage	592 mm
Profondeur avec emballage	882 mm
Température du fluide au courant nominal	-20 °C jusqu'au 120 °C
Température des fluides à I_max	-20 °C jusqu'au 120 °C
Température ambiante	-25 °C jusqu'au 40 °C
Unité de conditionnement	1 pièce
Gamme	E
GTIN (EAN)	4012799808961
Référence	0080.0896

	63 Hz	125 Hz	250 Hz	500 Hz	1 kHz	2 kHz	4 kHz	8 kHz	Total
L_WA2, Niveau 2 (dB(A))	55	67	66	62	66	62	57	50	72
L_WA2, Niveau 3 (dB(A))	48	58	63	59	65	61	56	48	69
L_WA2, Niveau 4 (dB(A))	50	56	66	62	66	62	58	48	71
L_WA2, Niveau 5 (dB(A))	52	58	67	64	67	63	59	49	72
L_WA5, Niveau 2 (dB(A))	53	74	77	81	76	72	69	61	84
L_WA5, Niveau 3 (dB(A))	45	64	73	76	73	70	69	61	80
L_WA5, Niveau 4 (dB(A))	44	58	77	78	74	73	73	66	83
L_WA5, Niveau 5 (dB(A))	47	59	78	79	76	74	74	68	84
L_WA6, Niveau 2 (dB(A))	61	70	79	77	76	77	71	64	84
L_WA6, Niveau 3 (dB(A))	50	62	76	71	73	74	71	64	81
L_WA6, Niveau 4 (dB(A))	46	56	80	73	75	76	75	69	84
L_WA6, Niveau 5 (dB(A))	50	60	82	74	77	78	76	72	85

L_WA2= niveau sonore du boîtier en dB.

L_WA5= niveau sonore de l'aspiration libre en dB.

L_WA6= niveau sonore du soufflage libre en dB.

Accessoires

Type de produit	Nom	Réf.	Prix*(EUR)	Action
Toit de protection contre les intempéries	WSD 20-40	0149.0083	sur demande

Type de produit	Nom	Réf.	Prix*(EUR)
Grilles de protection	SGR 31	0150.0128	sur demande
Silencieux tubulaire	RSR 31 Stock restant	0092.0319	sur demande
Silencieux tubulaire	RSR 31/50 Stock restant	0092.0329	sur demande
Silencieux tubulaire	RSR 31-1	0092.0599	sur demande
Silencieux tubulaire	RSR 31/50-1	0092.0606	sur demande
Filtre à air	TFE 31-4	0149.0080	sur demande
Filtre à air	TFE 31-7	0149.0055	sur demande
Potentiomètre	ST EC 010	0157.0110	sur demande
Potentiomètre	ST EC 230	0157.0109	sur demande
Potentiomètre	ST EC 3	0157.0111	sur demande
Sonde d'humidité et de température	FFT 30 K	0157.0121	sur demande
Système de régulation de la pression et de la température	EAT EC N'est plus disponible	0157.0119	sur demande
Filtre à air	TFE 31-5 N'est plus disponible	0149.0064	sur demande
Système de régulation de température	EAT EC N'est plus disponible	0157.0113	sur demande

Description du produit

Description duproduit

Caisson d'air sortant insonorisé avec convertisseur de fréquence, DN 315, courant alternatif

Boîtier à double paroi en tôle d'acier galvanisée, lorsque le niveau sonore exigé est particulièrement faible.
Refoulement de débits d'air moyens à élevés en présence de résistances importantes.
Insensible aux fluides refoulés chauds jusqu'à 120°C.
Pièce de raccordement du côté air aspiré et air comprimé, pour montage direct dans les gaines d'air, avec double joint à lèvres.
Avec rails de montage et 4 plots anti-vibrations.
L'unité de ventilateur peut basculer vers l'extérieur pour le nettoyage et l'entretien.
Moteur installé en-dehors du flux d'air.
Avec écoulement de condensat lorsque le raccord de soufflage est dirigé vers le haut.
Rotors radiaux à pression renforcée à pales recourbées en arrière.
Type de protection X4.

Moteur à convertisseur de fréquence intégré.
Vitesse de rotation réglable au moyen du signal de 0 à 10 V ou d'un potentiomètre.
Entrées pour signal MARCHE / ARRÊT externe et signal de valeur théorique externe (libre de potentiel).
Une sortie pour le signal d'état libre de potentiel.
Protégé contre l'impulsion de surtensions selon EN 61 800-3.
Protégé contre la surcharge à progression lente comme contre le blocage (CEI 34-11 : TP 211).

Montage avec raccord de soufflage vers le haut, à droite ou à gauche.
Une transformation de la trappe de visite par le client est nécessaire lorsque le raccord de soufflage est dirigé vers la droite ou la gauche.

Dans le cas d'une aspiration ou d'un soufflage à l'air libre, le ventilateur ne doit être mis en marche que si la protection de l'hélice contre les contacts est garantie conformément à DIN EN ISO 13857. Monter à cet effet une grille de protection.

Schémas de branchement

S - Dysfonctionnement

B - Fonctionnement

5 V DC / 10 mA au minimum

250 V / 2 A au maximum

Interrupteur principale et protection sur le site d'installation
