Potentiomètre

ST EC 230

Numéro de référence : 0157.0109
Fabricant : MAICO
Potentiomètres de commande des ventilateurs EC, signal de sortie 0-10 V, tension de service 230 V

Fiche de données produit
ST EC 230 IM0013509.PNG Potentiomètres de commande des ventilateurs EC, signal de sortie 0-10 V, tension de service 230 V

Courbe caractéristique

Dessin coté

ST EC 230 - Dessin coté [mm]

  1. Montage apparent
  2. Montage encastré

Caractéristiques techniques

ST EC 230 - Caractéristiques techniques

Article ST EC 230
Type de tension Courant alternatif
Tension de service 230 V
Signal de sortie 0 V - 10 V
Type de protection IP 54
Mode de montage Montage apparent / Montage encastré
Matériau Matière plastique
Couleur blanc pur, similaire RAL 9010
Poids 0,17 kg
Poids avec emballage 0,19 kg
Largeur 82 mm
Hauteur 82 mm
Profondeur 65 mm
Largeur avec emballage 107 mm
Hauteur avec emballage 85 mm
Profondeur avec emballage 73 mm
Unité de conditionnement 1 pièce
Gamme E
GTIN (EAN) 4012799571094
Référence 0157.0109

Accessoires de

ST EC 230 - Accessoires de

Fait partie des accessoires généraux de

Type de produit Nom Réf. Prix*(EUR) Action
Tourelle centrifuge Tourelles d'extraction centrifuges DRD EC - - -
Caisson d'air entrant insonorisé Caisson de ventilation insonorisé ESR EC - - -
Caisson d'air entrant insonorisé Caisson de ventilation insonorisé ESR -3 EC - - -
Ventilateur pour gaine rectangulaire Ventilateurs pour gaine rectangulaire DPK EC - - -
Tourelle centrifuge Tourelles d'extraction centrifuges DRD EC - - -
Caisson d'air entrant insonorisé Caisson de ventilation insonorisé ESR -2 EC - - -
Ventilateur centrifuge pour gaine ronde ERR 10/1 EC Produit de fin de série 0073.0566 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour gaine ronde ERR 12/1 EC Produit de fin de série 0073.0567 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour gaine ronde ERR 15/1 EC Produit de fin de série 0073.0568 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour gaine ronde ERR 16/1 EC Produit de fin de série 0073.0569 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour gaine ronde ERR 20/1 EC Produit de fin de série 0073.0570 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour gaine ronde ERR 25/1 EC Produit de fin de série 0073.0571 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour gaine ronde ERR 31/1 EC 0073.0572 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour gaine ronde ERR 10/2 EC Nouveauté 0073.0583 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour gaine ronde ERR 12/2 EC Nouveauté 0073.0584 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour gaine ronde ERR 15/2 EC Nouveauté 0073.0585 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour gaine ronde ERR 16/2 EC Nouveauté 0073.0586 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour gaine ronde ERR 20/2 EC Nouveauté 0073.0587 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour gaine ronde ERR 25/2 EC Nouveauté 0073.0588 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour mur extérieur AWV 10 EC Produit de fin de série 0073.0573 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour mur extérieur AWV 12 EC Produit de fin de série 0073.0574 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour mur extérieur AWV 15 EC Produit de fin de série 0073.0575 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour mur extérieur AWV 16 EC Produit de fin de série 0073.0576 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour mur extérieur AWV 20 EC 0073.0577 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour mur extérieur AWV 10/2 EC Nouveauté 0073.0595 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour mur extérieur AWV 12/2 EC Nouveauté 0073.0596 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour mur extérieur AWV 15/2 EC Nouveauté 0073.0597 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour mur extérieur AWV 16/2 EC Nouveauté 0073.0598 sur demande
  • Sur les bulletins
Ventilateur pour gaine rectangulaire insonorisé DSK 22 EC 0086.0801 sur demande
  • Sur les bulletins
Ventilateur pour gaine rectangulaire insonorisé DSK 31 EC 0086.0803 sur demande
  • Sur les bulletins
Ventilateur pour gaine rectangulaire insonorisé DSK 31-S EC Produit de fin de série 0086.0805 sur demande
  • Sur les bulletins
Ventilateur pour gaine rectangulaire insonorisé DSK 31/1-S EC Nouveauté 0086.0814 sur demande
  • Sur les bulletins
Ventilateur pour gaine rectangulaire insonorisé DSK 35 EC Produit de fin de série 0086.0807 sur demande
  • Sur les bulletins
Ventilateur pour gaine rectangulaire insonorisé DSK 35/1 EC Nouveauté 0086.0815 sur demande
  • Sur les bulletins
Ventilateur pour gaine rectangulaire insonorisé DSK 50 EC 0086.0809 sur demande
  • Sur les bulletins
Ventilateur pour gaine rectangulaire insonorisé DSK 56 EC 0086.0811 sur demande
  • Sur les bulletins
Tourelle centrifuge MDR 18 EC 0087.0020 sur demande
  • Sur les bulletins
Tourelle centrifuge MDR 22 EC 0087.0022 sur demande
  • Sur les bulletins
Tourelle centrifuge MDR 25 EC 0087.0024 sur demande
  • Sur les bulletins
Tourelle centrifuge MDR 31 EC 0087.0026 sur demande
  • Sur les bulletins
Tourelle centrifuge MDR 35 EC 0087.0028 sur demande
  • Sur les bulletins
Tourelle centrifuge MDR 40 EC 0087.0029 sur demande
  • Sur les bulletins
Tourelle centrifuge MDR 45 EC 0087.0030 sur demande
  • Sur les bulletins
Tourelle centrifuge MDR-PG 18 EC 0087.0031 sur demande
  • Sur les bulletins
Tourelle centrifuge MDR-PG 22 EC 0087.0032 sur demande
  • Sur les bulletins
Tourelle centrifuge MDR-VG 25 EC 0087.0033 sur demande
  • Sur les bulletins
Tourelle centrifuge MDR-VG 31 EC 0087.0034 sur demande
  • Sur les bulletins
Tourelle centrifuge EHD 10 EC Produit de fin de série 0073.0559 sur demande
  • Sur les bulletins
Tourelle centrifuge EHD 12 EC Produit de fin de série 0073.0560 sur demande
  • Sur les bulletins
Tourelle centrifuge EHD 15 EC Produit de fin de série 0073.0561 sur demande
  • Sur les bulletins
Tourelle centrifuge EHD 16 EC Produit de fin de série 0073.0562 sur demande
  • Sur les bulletins
Tourelle centrifuge EHD 20 EC Produit de fin de série 0073.0563 sur demande
  • Sur les bulletins
Tourelle centrifuge EHD 25 EC Produit de fin de série 0073.0564 sur demande
  • Sur les bulletins
Tourelle centrifuge EHD 31 EC 0073.0565 sur demande
  • Sur les bulletins
Caisson d'air sortant insonorisé EKR 35 FU N'est plus disponible 0080.0897 sur demande
  • Sur les bulletins
Caisson d'air sortant insonorisé EKR 40 FU N'est plus disponible 0080.0898 sur demande
  • Sur les bulletins
Caisson d'air sortant insonorisé EKR 25 FU N'est plus disponible 0080.0895 sur demande
  • Sur les bulletins
Caisson d'air sortant insonorisé EKR 31 FU N'est plus disponible 0080.0896 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

ST EC 230

description rapide

Potentiomètres de commande des ventilateurs EC, signal de sortie 0-10 V, tension de service 230 V

Description du produit

  • Potentiomètres de commande des ventilateurs EC.
  • Tension de sortie réglable en continu entre 0 et 10 V par bouton rotatif sur ST EC 10 et ST EC 230.
  • ST EC 3 permet la régulation de la tension de sortie sur 3 niveaux :
    • Niveau 1 = réglable entre 3 et 7 V
    • Niveau 2 = réglable entre 5 et 9 V
    • Niveau 3 = 10 V
  • Le potentiomètre peut aussi bien être encastré sans boîtier (IP 44) ou monté en surface avec boîtier (IP 54).
  • Sur le ST EC 010, le contact de commande supplémentaire permet p. ex. le raccordement d'une autorisation du régulateur.
  • ST EC 230 pour le raccordement à une alimentation en tension de 230 V.
  • ST EC 010 pour le raccordement à une alimentation en tension de 10 V.
  • ST EC 3 pour le raccordement à une alimentation en tension de 10 à 15 V.

Sommaire

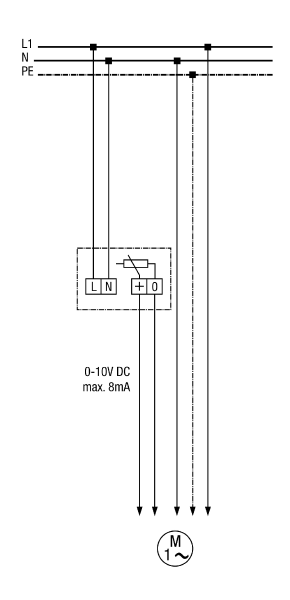

Schémas de branchement

ST EC 230 - Schémas de branchement

Interrupteur principale et protection sur le site d'installation
