Souffleur centrifuge

GRM HT 12/2

Numéro de référence : 0073.0280
Fabricant : MAICO
Souffleur centrifuge métallique pour températures élevées, dimension 120, courant triphasé
Exemples d'utilisation: Bâtiments industriels, Plages de températures élevées
Fiche de données produit
GRM HT 12/2 IM0020575.PNG Souffleur centrifuge métallique pour températures élevées, dimension 120, courant triphasé

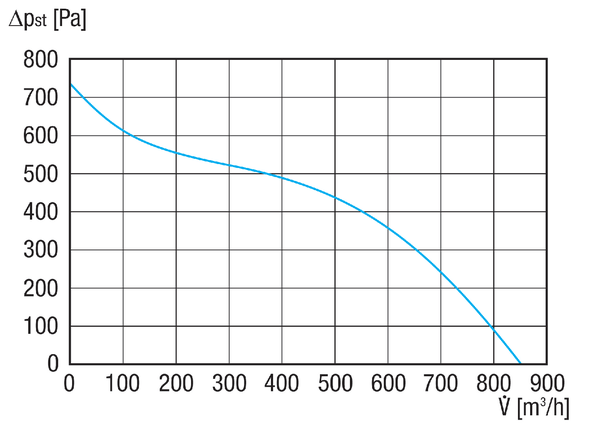

Courbe caractéristique

GRM HT 12/2 - Courbe caractéristique

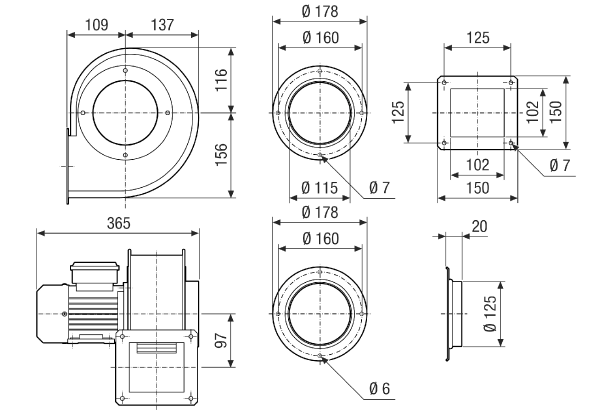

Dessin coté

GRM HT 12/2 - Dessin coté [mm]

GRM HT 12/2 - Dessin coté Orientation du boîtier [mm]

  1. RD version droite
  2. LG version gauche

Cette dimension ne peut pas être commandée dans les versions 45°, 135°, 315°

La version standard est toujours LG 270°

Caractéristiques techniques

GRM HT 12/2 - Caractéristiques techniques

Article GRM HT 12/2
Débit d'air 850 m³/h
Vitesse de rotation 2.880 1/min
Type de turbine centrifuge
Vitesse variable
Réversibilité
Type de tension Courant triphasé
Tension de service 400 V
Fréquence secteur 50 Hz
Puissance nominale 250 W
INominal 0,9 A
IMax 0,7 A
Type de protection IP 55
Classe de température F
Inversion de polarité possible
Lieu de montage Raccord tubulaire
Position d'installation horizontal
Boîtier matériau Acier, revêtu
Matériau de la turbine Tôle d’acier, galvanisée
Couleur argent
Poids 7 kg
Poids avec emballage 7,6 kg
Largeur 365 mm
Hauteur 272 mm
Profondeur 246 mm
Largeur avec emballage 400 mm
Hauteur avec emballage 335 mm
Profondeur avec emballage 290 mm
Température des fluides à Imax 150 °C
PTC DIN 44082 M 100
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799732808
Référence 0073.0280



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA5, S5 (dB(A))

44

54

68

73

69

74

69

65

78

LWA5= niveau sonore de l'aspiration libre en dB.

Accessoires

Description du produit

Description duproduit

GRM HT 12/2

description rapide

Souffleur centrifuge métallique pour températures élevées, dimension 120, courant triphasé

Description du produit

Caractéristiques

  • Souffleur centrifuge avec boîtier métallique pour températures élevées.
  • Ventilateur à pression élevée pour applications industrielles.
  • Pour le montage simple et direct dans un système à gaine ronde.
  • Le moteur se trouve à l'extérieur du flux d'air.
  • Boîtier en tôle d'acier.
  • Boîtier protégé contre les intempéries par un revêtement époxy.
  • Version standard pour boîtier LG 270°.
  • Le boîtier peut être commandé par étapes de 45° si nécessaire.
  • Convient pour les plages de température jusqu'à + 150 °C.
  • La bride d'aspiration en tôle d'acier revêtue est fournie.
  • Turbines centrifuges à pales recourbées vers l'avant en tôle d'acier galvanisée.

Moteur

  • Moteur à courant triphasé.
  • Classe de protection IP 55 Exception : GRM HT 10/2 IP 44.
  • Moteur IE3.
  • Mode de fonctionnement S1 (fonctionnement continu).
  • Vitesse variable avec convertisseur de fréquence.
  • Plage de fréquence autorisée pour réglage de vitesse avec convertisseur de fréquence 20-50 Hz.
  • Des thermistors surveillent la température dans le moteur de ventilateur. Les thermistors doivent être raccordés à un système de déclencheur, qui coupe le ventilateur durablement du secteur en cas de températures trop élevées.

Branchement électrique

  • Raccordement dans la boîte à bornes du moteur.

Consigne de sécurité

  • Raccordement au bornier dans le boîtier.

Versions spéciales

  • Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
    • Orientation différente du boîtier.

Sommaire

Schémas de branchement

GRM HT 12/2 - Schémas de branchement
