Souffleur centrifuge

GRM HT 18/2

Numéro de référence : 0073.0283
Fabricant : MAICO
Souffleur centrifuge métallique pour températures élevées, dimension 180, courant triphasé
Exemples d'utilisation: Bâtiments industriels, Plages de températures élevées
Fiche de données produit
GRM HT 18/2 IM0020575.PNG Souffleur centrifuge métallique pour températures élevées, dimension 180, courant triphasé

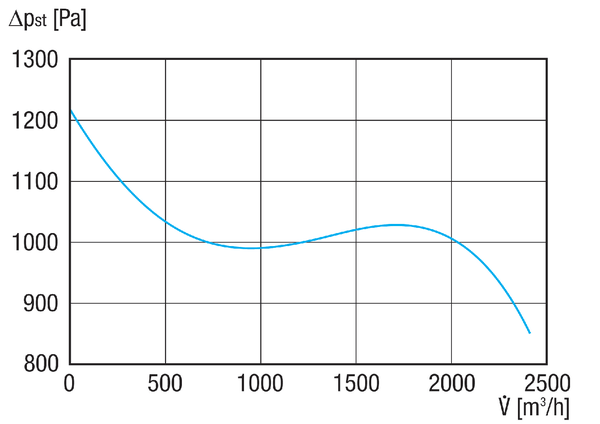

Courbe caractéristique

GRM HT 18/2 - Courbe caractéristique

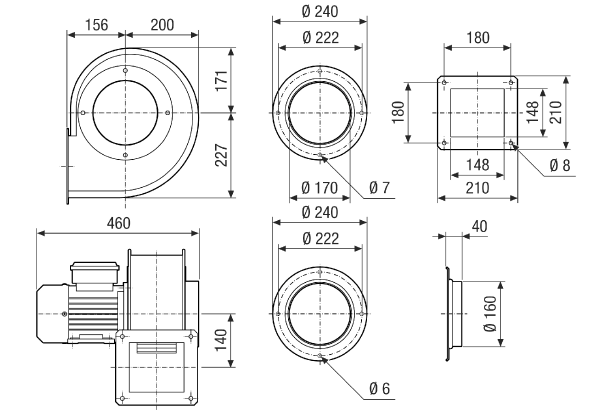

Dessin coté

GRM HT 18/2 - Dessin coté [mm]

GRM HT 18/2 - Dessin coté Orientation du boîtier [mm]

  1. RD version droite
  2. LG version gauche

Les variantes GRK 12/2 E et GRK 12/4 D ne sont pas disponibles en version droite RD !

La version standard est toujours LG 270°

Caractéristiques techniques

GRM HT 18/2 - Caractéristiques techniques

Article GRM HT 18/2
Débit d'air 2.490 m³/h
Vitesse de rotation 2.880 1/min
Type de turbine centrifuge
Vitesse variable
Réversibilité
Type de tension Courant triphasé
Tension de service 400 V
Fréquence secteur 50 Hz
Puissance nominale 1.100 W
INominal 2,3 A
IMax 2,2 A
Type de protection IP 55
Classe de température F
Inversion de polarité possible
Lieu de montage Raccord tubulaire
Position d'installation horizontal
Boîtier matériau Acier, revêtu
Matériau de la turbine Tôle d’acier, galvanisée
Couleur argent
Poids 20 kg
Poids avec emballage 21 kg
Largeur 460 mm
Hauteur 398 mm
Profondeur 356 mm
Largeur avec emballage 520 mm
Hauteur avec emballage 480 mm
Profondeur avec emballage 440 mm
Température des fluides à Imax 150 °C
PTC DIN 44082 M 100
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799732839
Référence 0073.0283



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA5, S5 (dB(A))

61

71

83

85

87

86

84

78

92

LWA5= niveau sonore de l'aspiration libre en dB.

Description du produit

Description duproduit

GRM HT 18/2

description rapide

Souffleur centrifuge métallique pour températures élevées, dimension 180, courant triphasé

Description du produit

Caractéristiques

  • Souffleur centrifuge avec boîtier métallique pour températures élevées.
  • Ventilateur à pression élevée pour applications industrielles.
  • Pour le montage simple et direct dans un système à gaine ronde.
  • Le moteur se trouve à l'extérieur du flux d'air.
  • Boîtier en tôle d'acier.
  • Boîtier protégé contre les intempéries par un revêtement époxy.
  • Version standard pour boîtier LG 270°.
  • Le boîtier peut être commandé par étapes de 45° si nécessaire.
  • Convient pour les plages de température jusqu'à + 150 °C.
  • La bride d'aspiration en tôle d'acier revêtue est fournie.
  • Turbines centrifuges à pales recourbées vers l'avant en tôle d'acier galvanisée.

Moteur

  • Moteur à courant triphasé.
  • Classe de protection IP 55 Exception : GRM HT 10/2 IP 44.
  • Moteur IE3.
  • Mode de fonctionnement S1 (fonctionnement continu).
  • Vitesse variable avec convertisseur de fréquence.
  • Plage de fréquence autorisée pour réglage de vitesse avec convertisseur de fréquence 20-50 Hz.
  • Des thermistors surveillent la température dans le moteur de ventilateur. Les thermistors doivent être raccordés à un système de déclencheur, qui coupe le ventilateur durablement du secteur en cas de températures trop élevées.

Branchement électrique

  • Raccordement dans la boîte à bornes du moteur.

Consigne de sécurité

  • Raccordement au bornier dans le boîtier.

Versions spéciales

  • Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
    • Orientation différente du boîtier.

Sommaire

Schémas de branchement

GRM HT 18/2 - Schémas de branchement
