Ventilateur de fenêtre hélicoïde

EVN 15 P

Produit de fin de série
Numéro de référence : 0080.0854
Fabricant : MAICO
Ventilateur de fenêtre hélicoïde pour évacuation d'air, hélice en plastique, avec tirette
Exemples d'utilisation: Café/restaurant, Salle d'exposition, Conteneur de chantier, Auditorium, Jardin d'enfants
Fiche de données produit
EVN 15 P IM0009900.PNG Ventilateur de fenêtre hélicoïde pour évacuation d'air, hélice en plastique, avec tirette

Courbe caractéristique

EVN 15 P - Courbe caractéristique

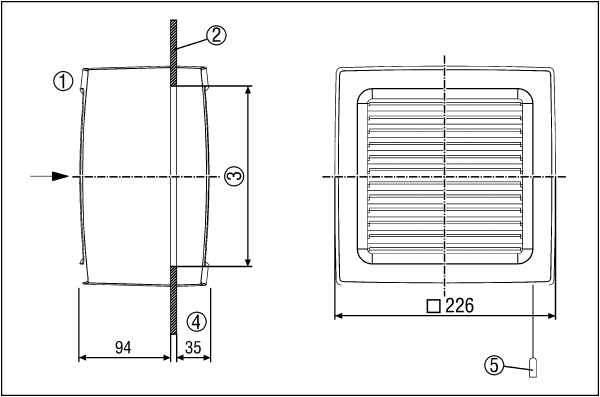

Dessin coté

EVN 15 P - Dessin coté [mm]

  1. Intérieur
  2. Fenêtre
  3. Découpe de la vitre : Diamètre minimal 184 mm, diamètre maximal 195 mm
  4. 15 mm de plus dans le cas des lamelles ouvertes
  5. Tirette seulement avec EVN 15 P

Caractéristiques techniques

EVN 15 P - Caractéristiques techniques

Article EVN 15 P
Débit d'air 240 m³/h
Vitesse de rotation 1.550 1/min
Type de turbine hélicoïde
Sens de l'air Évacuation d'air
Réversibilité
Type de tension Courant alternatif
Tension de service 230 V
Fréquence secteur 50 Hz
Puissance nominale 25 W
IMax 0,15 A
Type de protection IP 24
Câble d'alimentation secteur 3 x 1,5 mm²
Lieu de montage Fenêtre / Mur
Mode de montage Montage apparent
Matériau Matière plastique
Couleur blanc trafic, similaire RAL 9016
Poids 1,61 kg
Poids avec emballage 1,9 kg
Type de volet manuel
Largeur nominale 150 mm
Largeur 226 mm
Hauteur 226 mm
Profondeur 129 mm
Largeur avec emballage 240 mm
Hauteur avec emballage 240 mm
Profondeur avec emballage 155 mm
Température des fluides à Imax 40 °C
Niveau de puissance acoustique 41 dB(A)
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799808541
Référence 0080.0854



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA7, haut (dB(A))

48

LWA7= niveau sonore du boîtier et de l'aspiration libre en dB.

Accessoires

EVN 15 P - Accessoires

Accessoires spécifiques

Type de produit Nom Réf. Prix*(EUR) Action
Accessoire pour murs en carreaux de verre ZG 16 N'est plus disponible 0093.0333 sur demande
  • Sur les bulletins

Accessoires divers

Type de produit Nom Réf. Prix*(EUR) Action
Commande de déshumidification de cave AKE 0157.0129 sur demande
  • Sur les bulletins
Commande de déshumidification de cave AKE/1 Nouveauté 0157.1683 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

EVN 15 P

description rapide

Ventilateur de fenêtre hélicoïde pour évacuation d'air, hélice en plastique, avec tirette

Description du produit

Caractéristiques

  • Pour montage en fenêtres ou en cloisons minces.
  • Hélice silencieuse.
    • EVN 15 : Rotor en matière plastique.
    • EVN 22 : Hélice en aluminium.
  • Ventilateur sans entretien.

Moteur

  • Protection thermique contre les surcharges en série. Arrête le moteur en cas de surcharge et le remet automatiquement en marche après le refroidissement.
  • Moteur robuste avec paliers lisses frittés auto-lubrifiants, sans entretien.
  • Adapté à un fonctionnement continu.
  • Réversible, exception : EVN 15, EVN 15 P, EVN 22, EVN 22 P.

Consignes de montage

  • Épaisseur de la vitre : 3 mm à 30 mm.
  • Vis comprises dans la fourniture.
  • Convient également pour des vitres ou des cloisons plus épaisses, le client doit alors prévoir les accessoires de fixation appropriés.
  • Ne convient pas pour le montage dans les doubles fenêtres basculantes.

Branchement électrique

  • Au bornier dans le boîtier.

Consignes de sécurité

  • Protection contre les contacts du côté intérieur et du côté extérieur conformément à DIN EN ISO 13857.

Sommaire

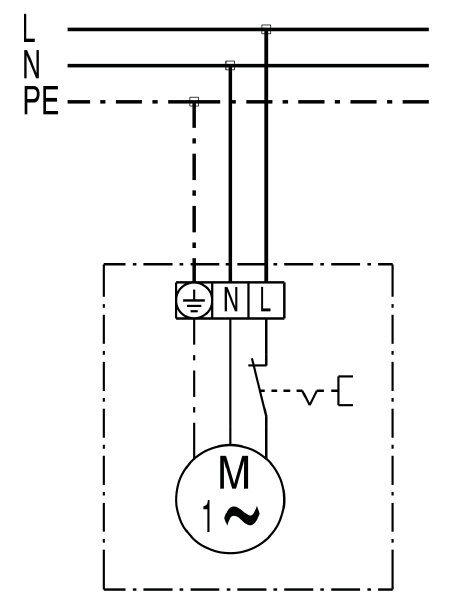

Schémas de branchement

EVN 15 P - Schémas de branchement

EVN 15 P
