EVN 22 - Courbe caractéristique
- Évacuation d'air

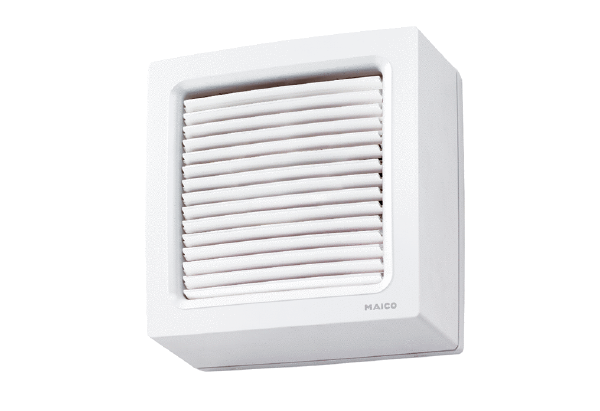

Ventilateur de fenêtre hélicoïde
EVN 22
Fabricant : MAICO
Ventilateur de fenêtre hélicoïde pour évacuation d'air, hélice en alu
Exemples d'utilisation: Café/restaurant, Salle d'exposition, Conteneur de chantier, Auditorium, Jardin d'enfants
Fiche de données produit

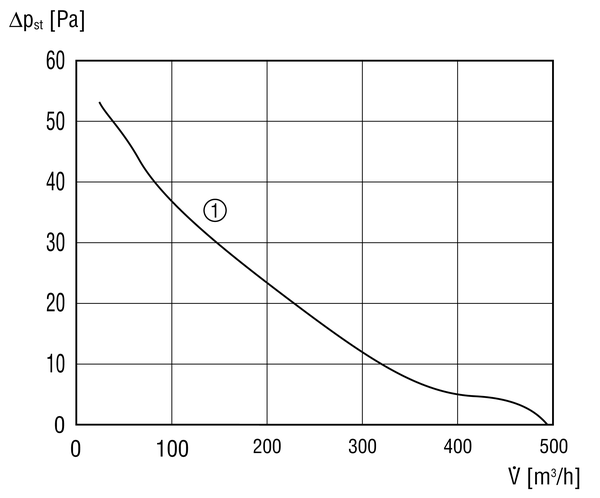

Courbe caractéristique

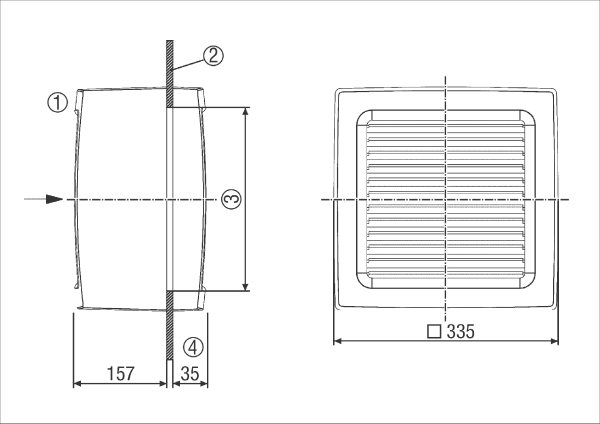

Dessin coté
EVN 22 - Dessin coté [mm]
- Intérieur
- Fenêtre
- Découpe de la vitre : Diamètre minimal 257 mm, diamètre maximal 262 mm
- 30 mm de plus dans le cas des lamelles ouvertes
- Tirette seulement avec EVN 22 P
Caractéristiques techniques
EVN 22 - Caractéristiques techniques
Accessoires
EVN 22 - Accessoires
Accessoires divers
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Commande de déshumidification de cave | AKE | 0157.0129 | sur demande | |
| Commande de déshumidification de cave | AKE/1 Nouveauté | 0157.1683 | sur demande | |
| Interrupteurs radio | XS 1 N'est plus disponible | 0157.0344 | sur demande | |
| Récepteur radio | XE 1 N'est plus disponible | 0157.0343 | sur demande |
Description du produit
Description duproduit
EVN 22
description rapide
Ventilateur de fenêtre hélicoïde pour évacuation d'air, hélice en aluDescription du produit
Caractéristiques
- Pour montage en fenêtres ou en cloisons minces.
- Hélice silencieuse.
- EVN 15 : Rotor en matière plastique.
- EVN 22 : Hélice en aluminium.
- Ventilateur sans entretien.
Moteur
- Protection thermique contre les surcharges en série. Arrête le moteur en cas de surcharge et le remet automatiquement en marche après le refroidissement.
- Moteur robuste avec paliers lisses frittés auto-lubrifiants, sans entretien.
- Adapté à un fonctionnement continu.
- Réversible, exception : EVN 15, EVN 15 P, EVN 22, EVN 22 P.
Consignes de montage
- Épaisseur de la vitre : 3 mm à 30 mm.
- Vis comprises dans la fourniture.
- Convient également pour des vitres ou des cloisons plus épaisses, le client doit alors prévoir les accessoires de fixation appropriés.
- Ne convient pas pour le montage dans les doubles fenêtres basculantes.
Branchement électrique
- Au bornier dans le boîtier.
Consignes de sécurité
- Protection contre les contacts du côté intérieur et du côté extérieur conformément à DIN EN ISO 13857.

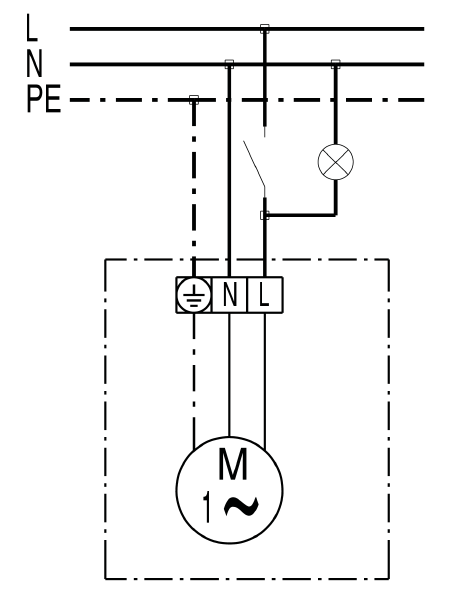

Schémas de branchement
EVN 22 - Schémas de branchement
EVN 22
Téléchargements / Vidéos
EVN 22 - Téléchargements / Vidéos
Prédécesseur - Successeur
EVN 22 - Prédécesseur
| Type de produit | Nom | Réf. | Action |
|---|---|---|---|
| Ventilateur de fenêtre | EV 22 N'est plus disponible | 0080.0810 | |
| Ventilateur de fenêtre | EV 26 N'est plus disponible | 0080.0815 |
