Ventilateur pour gaine rectangulaire

DPK 35/1 EC

Nouveauté
Numéro de référence : 0086.0813
Fabricant : MAICO
Ventilateur centrifuge pour gaine rectangulaire avec moteur EC, courant triphasé, dimensions de la gaine 700... plus d'informations
Exemples d'utilisation: Local professionnel, Lieu de travail, Salle d'exposition, Atelier de production, Hall industriel
Fiche de données produit
DPK 35/1 EC IM0013280.PNG Ventilateur centrifuge pour gaine rectangulaire avec moteur EC, courant triphasé, dimensions de la gaine 700 mm x 400 mm, débit d'air 6470 m³/h

Courbe caractéristique

DPK 35/1 EC - Courbe caractéristique

Courbes caractéristiques auxiliaires de tension de commande de 1 à 10 V

Dessin coté

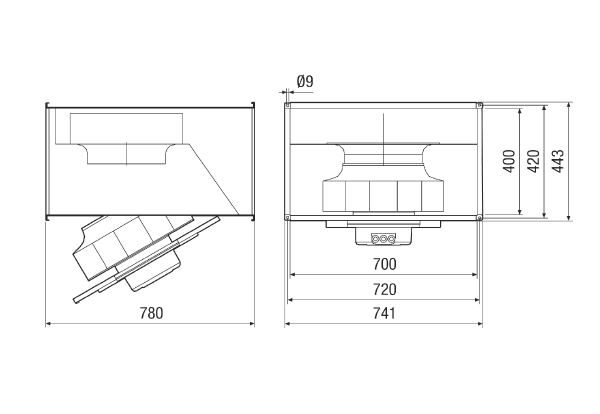

DPK 35/1 EC - Dessin coté [mm]

Caractéristiques techniques

DPK 35/1 EC - Caractéristiques techniques

Article DPK 35/1 EC
Débit d'air 6.470 m³/h
Débit d'airNom. 3.494 m³/h / Mesure avec rendement optimal
Pression pfs, nominale 680 Pa / Mesure avec rendement optimal
Vitesse de rotation nnominale 1.700 1/min / Mesure avec rendement optimal
Vitesse de rotation 1.700 1/min
Vitesse variable
Tension de service 380 V à 480 V
Fréquence secteur 50 Hz / 60 Hz
Puissance nominale 1.250 W
INominal 2,2 A
Type de protection IP 54
Classe de température F
Lieu de montage Gaine rectangulaire
Position d'installation au choix
Boîtier matériau Tôle d’acier, galvanisée
Poids 52 kg
Poids avec emballage 52 kg
Ventilateur orientable
Dimension de la gaine rectangulaire 700 mm x 400 mm
Largeur 741 mm
Hauteur 443 mm
Profondeur 780 mm
Largeur avec emballage 740 mm
Hauteur avec emballage 440 mm
Profondeur avec emballage 780 mm
Température du fluide transporté -20 °C jusqu'au 50 °C
Unité de conditionnement 1 pièce
Gamme E
GTIN (EAN) 4012799868132
Référence 0086.0813



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA2, S5 (dB(A))

62

65

61

58

54

49

42

69

LWA5, S5 (dB(A))

66

71

77

73

72

66

58

80

LWA6, S5 (dB(A))

69

75

77

79

76

71

61

84

LWA2= niveau sonore du boîtier en dB.

LWA5= niveau sonore de l'aspiration libre en dB.

LWA6= niveau sonore du soufflage libre en dB.

Description du produit

Description duproduit

DPK 35/1 EC

description rapide

Ventilateur centrifuge pour gaine rectangulaire avec moteur EC, courant triphasé, dimensions de la gaine 700 mm x 400 mm, débit d'air 6470 m³/h

Description du produit

Caractéristiques

  • Montage dans des gaines rectangulaires de ventilation.
  • Boîtier galvanisé.
  • Faible absorption d'énergie grâce à la technologie EC.
  • Encombrement réduit grâce aux dimensions compactes.
  • Profilés de bride du côté air aspiré et air comprimé.
  • Turbines centrifuges à pales recourbées vers arrière en acier galvanisé (DN 22-DN 23) ou en polypropylène (PP) renforcé par des fibres de verre stabilisées aux UV (DN 50-DN 56).
  • La turbine repose sur l'arbre du moteur et est entraînée directement.
  • Équilibrage statique et dynamique selon DIN ISO 21940-11, qualité d'équilibrage G6,3.
  • Possibilité de faire pivoter la turbine du moteur pour le nettoyage.
  • Type de protection élevé IP 54.
  • Utiliser des manchettes de raccordement flexibles ELP pour éviter la transmission des vibrations au système à gaine rectangulaire.

Sens de refoulement

  • Les sens de refoulement et de rotation sont indiqués par des flèches sur le boîtier du ventilateur.
  • Sens de rotation vers la droite vu du côté aspiration.

Moteur

  • Moteur conçu pour le fonctionnement continu.
  • Moteur EC robuste avec roulement à billes, sans entretien.
  • Protection thermique du moteur en série.
  • Protection du moteur intégrée par relais d'alarme.
  • À vitesse variable.
  • En mode de commande, la vitesse de rotation peut être réglé en continu par un signal de 0 à 10 V ou un potentiomètre.
  • Affichage de l'état par LED (DN 50-DN 56).
  • Interface ModBus RTU intégrée.
  • Source de tension 24 V intégrée pour les accessoires en option.

Consignes de montage

  • Montage possible en position horizontale et en position verticale.

Branchement électrique

  • Sur bornier ou câble sorti en fonction de la version.
  • Fréquence du secteur 50 Hz.

Sommaire

Schémas de branchement

DPK 35/1 EC - Schémas de branchement

C - Controller

NWS - vis réseau, max. 0,8 Nm, ne pas enlever



Prédécesseur - Successeur

DPK 35/1 EC - Prédécesseur

Type de produit Nom Réf. Action
Ventilateur pour gaine rectangulaire DPK 35 EC Produit de fin de série 0086.0806
