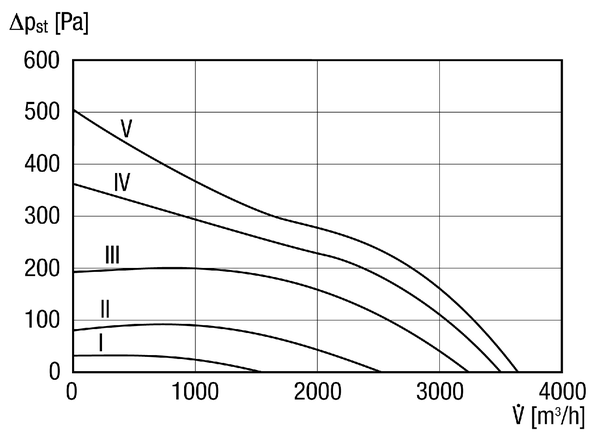

Courbe caractéristique

EZL 30/2 B - Courbe caractéristique

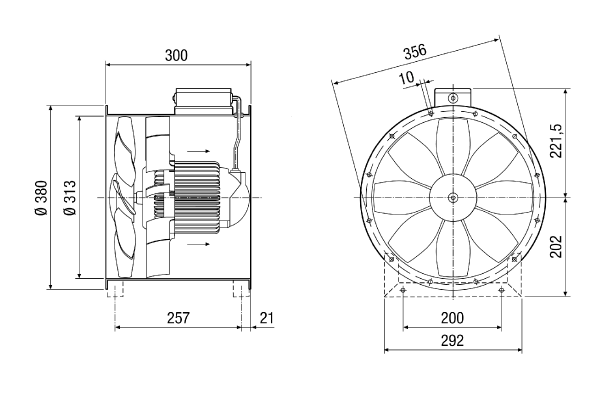

Dessin coté

EZL 30/2 B - Dessin coté [mm]

Nombre de perçages pour bride : 8

Caractéristiques techniques

EZL 30/2 B - Caractéristiques techniques

Caractéristiques techniques

Article	EZL 30/2 B
Modèle	Déflecteur
Débit d'air	3.650 m³/h
Vitesse variable	✔
Réversibilité	−
Type de tension	Courant alternatif
Tension de service	230 V
Fréquence secteur	50 Hz
I_Max	3,2 A
Type de protection	IP 55
Classe de température	B
Position d'installation	vertical / horizontal
Matériau	Tôle d’acier, galvanisée
Poids	12,7 kg
Poids avec emballage	13,56 kg
Largeur nominale	300 mm
Largeur avec emballage	425 mm
Hauteur avec emballage	430 mm
Profondeur avec emballage	330 mm
Température du fluide au courant nominal	60 °C
Température des fluides à I_max	-20 °C jusqu'au 60 °C
Unité de conditionnement	1 pièce
Gamme	C
GTIN (EAN)	4012799860716
Référence	0086.0071

Caractéristiques techniques selon directive 2009/125/CE produits liès à l’énergie (ErP) au point de rendement énergétique optimal(Best Efficiency Point - BEP) des appareils > 125 W

Article	EZL 30/2 B
Efficience globale η	48,1 %
Catégorie de mesurage	D
Catégorie d’efficacité	total
Degré d'efficience N	57,3
Régulation électrique nécessaire	non
Année de fabrication	voir plaque signalétique
Nom du fabricant / N° d'enregistrement officiel / Lieu d'implantation du fabricant	Maico Elektroapparate Fabrik GmbH / Tribunal chargé de la tenue du registre, HRB 601233 / Villingen-Schwenningen
Réf.	0086.0071
P_BEP/ Débit d'air :_BEP / P_{fs, BEP}	0,35 kW / 2.425 m³/h / 250 Pa
n_BEP	2.805 1/min
Relation spécifique	≈ 1
Informations relatives au désassemblage et à l'élimination	voir Notice de montage
Informations relatives au montage, au fonctionnement et à la maintenance	voir Notice de montage
Objets utilisés pour le mesurage d'efficience non décrits par la catégorie de mesure	-
I_BEP	1,7 A
Niveau sonore_{L_WA5}	83 dB(A)

Niveau sonore dans le spectre des octaves

	63 Hz	125 Hz	250 Hz	500 Hz	1 kHz	2 kHz	4 kHz	8 kHz	Total
L_WA2, S1 (dB(A))	19	43	40	47	47	44	39	29	52
L_WA2, S2 (dB(A))	30	51	55	58	62	58	55	42	66
L_WA2, S3 (dB(A))	34	54	57	63	67	64	61	49	71
L_WA2, S4 (dB(A))	37	54	55	64	70	66	63	51	73
L_WA2, S5 (dB(A))	38	51	55	67	70	67	64	52	74
L_WA5, S1 (dB(A))	24	48	58	62	59	61	55	43	67
L_WA5, S2 (dB(A))	31	56	78	72	78	75	69	60	83
L_WA5, S3 (dB(A))	35	57	72	78	83	80	74	66	86
L_WA5, S4 (dB(A))	40	54	66	81	84	82	75	67	87
L_WA5, S5 (dB(A))	39	51	67	81	84	82	76	68	88
L_WA6, S1 (dB(A))	24	48	58	62	59	61	55	43	67
L_WA6, S2 (dB(A))	31	56	78	72	78	75	69	60	83
L_WA6, S3 (dB(A))	35	57	72	78	83	80	74	66	86
L_WA6, S4 (dB(A))	40	54	66	81	84	82	75	67	87
L_WA6, S5 (dB(A))	39	51	67	81	84	82	76	86	88

L_WA2= niveau sonore du boîtier en dB.

L_WA5= niveau sonore de l'aspiration libre en dB.

L_WA6= niveau sonore du soufflage libre en dB.

Accessoires

EZL 30/2 B - Accessoires

Accessoires divers

Type de produit	Nom	Réf.	Prix*(EUR)
Volet de fermeture	AS 30	0151.0332	sur demande
Volet de fermeture, manuel	RS 30	0151.0340	sur demande
Servomoteur	MS 2	0093.0403	sur demande
Volet de régulation	JRE 30	0151.0391	sur demande
Servomoteur	MS 8	0157.0760	sur demande
Servomoteur	MS 8 P	0157.0761	sur demande
Grille de protection, métal	SG 30	0150.0116	sur demande
Grille de protection, matière plastique	SGK 30	0059.0163	sur demande
Manchette de raccordement flexible	ELA 30	0092.0267	sur demande
Manchette flexible	EL 30	0092.0089	sur demande
Contre-bride	GF 30	0056.0004	sur demande
Contre-raccord	GS 30	0055.0170	sur demande
Tuyère d'aspiration	AD 30	0180.0621	sur demande
Pied de fixation	FU 30	0036.0071	sur demande
Plot anti-vibrations	GP 10	0092.0151	sur demande
Transformateur à 5 plots	TRE 3,3-2	0157.0159	sur demande
Transformateur à 5 plots, armoire électrique	TRE 3,3 S-2	0157.0163	sur demande
Graduateur à 5 niveaux pour transformateurs à 5 plots TRE...S -2/ TR...S-2	ESS 20	0157.0749	sur demande
Système de régulation de température	EAT 6 TG Produit de fin de série	0157.0755	sur demande
Système de régulation de température	EAT 6 G/1 N'est plus disponible	0157.0808	sur demande
Accessoire de fixation et d'étanchéité	BD 30 N'est plus disponible	0092.0134	sur demande
Régulateur de vitesse	ST 5 N'est plus disponible	0157.0812	sur demande
Régulateur de vitesse	STU 5 N'est plus disponible	0157.0816	sur demande
Minuterie automatique	ZA 4 N'est plus disponible	0157.0426	sur demande
Système de régulation de température, élément de charge	EALT 6 N'est plus disponible	0157.0756	sur demande

Description du produit

Description duproduit

description rapide

Ventilateur hélicoïde pour gaine ronde, DN 300, courant alternatif

Description du produit

Caractéristiques

Douille tubulaire en tôle d'acier galvanisée, avec bride de chaque côté et déflecteur de sortie.
Hélices à 8 pales en polyamide renforcé de fibres de verre. Équilibrage dynamique sur 2 plans selon classe de qualité 6.3, DIN ISO 1940, partie 1.
Perçage des brides selon DIN 24154, page 2, 7/66.
DZL 56/6 B et DZL 56/4 B : Perçage des brides selon DIN 24145, partie 2, 7/90.
Type de protection élevé IP 55.
Pour éviter la transmission des vibrations au système de canalisation : Utiliser des manchettes de raccordement flexibles, des pieds et des plots anti-vibrations.
Montage possible dans toutes les positions.

Moteur

Moteur asynchrone, à vitesse variable. Exception : Type DZL 40/2 B.
Ne convient pas pour le transport d'air saturé en vapeur d'eau.
Les ventilateurs pour gaine ronde EZL / DZL ne sont pas réversibles.

Moteur à courant alternatif

Série EZL
Tension de service 230 V, 50 Hz.
Protection thermique contre les surcharges en série.
Les branchements sont amenés par contacts secs sur borne et doivent être raccordés p. ex. à un disjoncteur-protecteur intégral MVE 10 ou au circuit électrique de commande d'un contacteur.
Moteur à condensateur avec condensateur de service prêt à être branché dans le bornier.

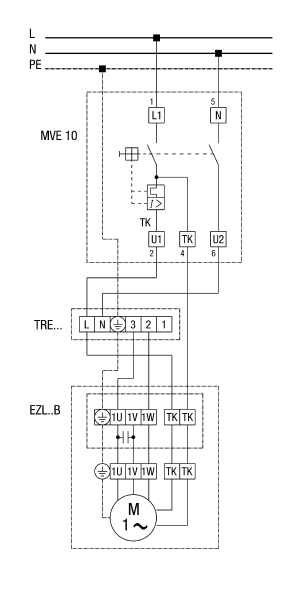

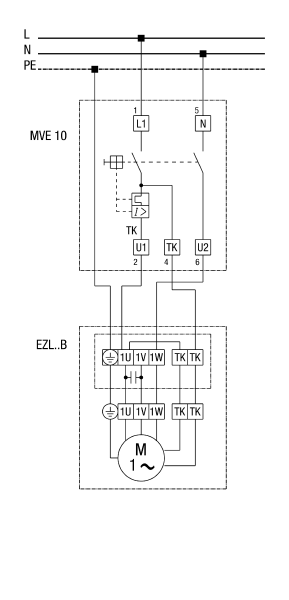

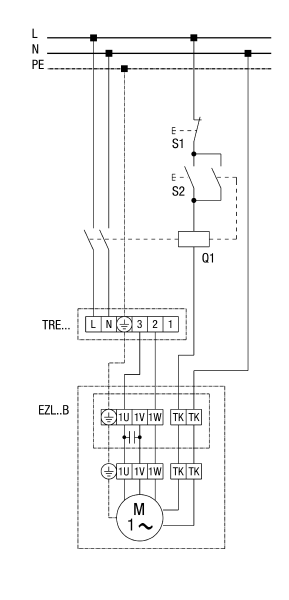

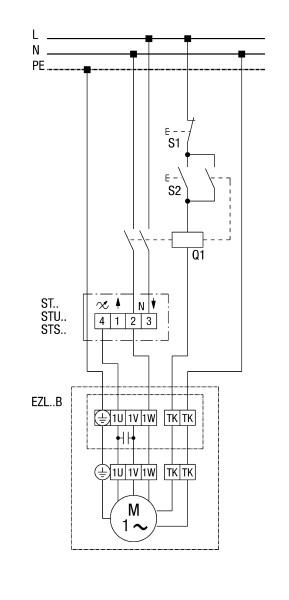

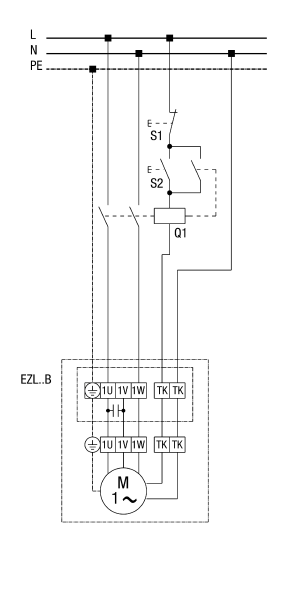

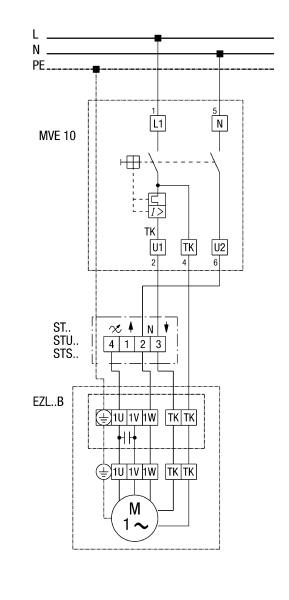

Branchement électrique

Bornier extérieur avec passe-fils.

Consignes de sécurité

Dans le cas d'une aspiration à l'air libre, le ventilateur ne doit être mis en marche que si la protection de l'hélice contre les contacts est garantie conformément à DIN EN 13857.

Versions spéciales

Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :

Tensions et fréquences spéciales.
Moteurs monophasés avec thermocontacts ou thermistors, amenés par contacts secs sur bornes.
Perçages pour eau de condensation.
Ventilateurs avec protection anticorrosion accrue.
Hélices en aluminium.

Des informations sur le fonctionnement à températures occasionnellement inférieures à -20°C sont disponibles sur demande.
En cas de fonctionnement avec convertisseurs de fréquence, il est impératif de prendre contact avec notre usine.
La possibilité de réalisation est à vérifier au cas par cas.
