Système à air ambiant aeronom

AWP 200

N'est plus disponible
Numéro de référence : 0095.0054
Fabricant : MAICO
Pompe à chaleur d'air sortant pour maisons à basse énergie jusqu'à 170 m² environ de surface habitable
Exemples d'utilisation: Maison 3 litres, Appartement
Fiche de données produit
AWP 200 IM0006932.PNG Pompe à chaleur d'air sortant pour maisons à basse énergie jusqu'à 170 m² environ de surface habitable
Retour
  • Sur les bulletins
AWP 150
AWP 150 S
AWP 200
AWP 200 S

Courbe caractéristique

AWP 200 - Courbe caractéristique du ventilateur à la vitesse maximale.

AWP 200 - Courbe caractéristique chauffage

  1. Niveau 1
  2. Niveau 2
  3. Niveau 3

AWP 200 - Courbe caractéristique

I - Qh = 30 kWh/(m2a)

II - Qh = 40 kWh/(m2a)

III- Qh = 50 kWh/(m2a)

IV - Qh = 60 kWh/(m2a)

Chauffage

Transfert : Chauffage par surface avec régulation de pièce individuelle 2 K

Stockage : pas de stockage

Distribution : chauffé, intérieur, 35°C/28 °C, pompe régulée

Production : Pompe à chaleur de chauffage de l'air sortant et de l'eau

Eau chaude sanitaire

Stockage : accumulateur à chauffage indirect dans une coque thermique

Distribution : centralisée par bâtiment sans circulation, distribution horizontale à l'intérieur de la coque thermique

Production : Pompe à chaleur pour eau sanitaire, air sortant - eau sanitaire et direct, équipement électrique et solaire

Hypothèse : 12,5 kWh/(m2a)

Ventilation

Transfert : Installations de ventilation avec températures d'air sortant inférieures à 20 °C

Distribution : Système d'extraction d'air avec éléments d'arrivée d'air, ventilateurs CC

Production : -

Dessin coté

AWP 200 - Dessin coté [mm]

  1. Air rejeté (installation au choix)
  2. Air sortant
  3. Evacuation des condensats
  4. Robinet de remplissage et de vidange du circuit de chauffage
  5. Retour chauffage circuit de chauffe 1
  6. Circuit de départ du chauffage
  7. Retour chauffage circuit de chauffe 2
  8. Traversées pour conduites électriques
  9. Eau chaude
  10. Circulation
  11. Echangeur de chaleur solaire, départ
  12. Echangeur de chaleur solaire, retour
  13. Eau froide

Caractéristiques techniques

AWP 200 - Caractéristiques techniques

Article AWP 200
Débit d'air 100 m³/h / 280 m³/h
Débit d'air minimal 175 m³/h
Compression maximale 270 Pa
Tension de service élément de puissance 400 V
Tension de service régulation 230 V
Consommation absorbée maximale 8.800 W
Consommation ventilateur 50 W
IMax 18 A
Courant de démarrage PàC 13 A
Type de protection IP 20
Fusible rechauffage électrique et compresseur 20gl A
Fusible transformateur et régulation 16gl A
Boîtier matériau Tôle d’acier, galvanisée
Couleur gris argent
Poids (à vide) 190 kg
Poids (plein) 493 kg
Poids avec emballage 217,5 kg
Capacité de l'accumulateur 303
Diamètre de connection gaines d'air 160 mm
Diamètre de connection chauffage 22 mm (extérieur)
Diamètre de connection eau chaude 22 mm (extérieur)
Diamètre de connection circulation 1/2 (extérieur)
Diamètre de raccordement Écoulement du condensat 12 (tuyau souple)
Largeur 702 mm
Hauteur 1.990 mm
Profondeur 780 mm
Largeur avec emballage 770 mm
Hauteur avec emballage 2.100 mm
Profondeur avec emballage 800 mm
Puissance de chauffage (réchauffage électrique eau chaude) 1.500 W
Puissance de chauffage (pompe à chaleur) 2.100 W
Etalement de température uniquement en fonctionnement PàC 4 K
Débit volumique de chauffage minimal 400 l/h
Facteur de puissance PàC suivant EN 255 Teil 3 (CDP(1)) 3,7
Facteur de puissance PàC suivant EN 225 Teil 2 (CDP) 4
Pompe à chaleur Air/eau
Puissance calorifique PàC et réchauffage électrique 8.700 W
Fluide frigorigène R 134 a
Capacité (fluide frigorigène) 1.000 g
Durée d'échauffement eau chaude avec PàC de 15 °C à 55 °C 7,3 h
Différence de pression disponible sur la pompe de circulation au niveau de vitesse 1 0,02 MPa / 0,04 MPa / 0,05 MPa
Pression de service admissible circuit frigorifique 2,34 MPa
Surpression de service admissible circuit de chauffage 0,3 MPa
Surpression de service admissible eau chaude 0,6 MPa
Seuil inférieur d'application air sortant 15 °C
Capacité de l'accumulateur 303
Unité de conditionnement 1 pièce
Gamme K
GTIN (EAN) 4012799950547
Référence 0095.0054

Accessoires

AWP 200 - Accessoires

Accessoires spécifiques

Type de produit Nom Réf. Prix*(EUR) Action
Grille intérieure, réglable AZE 100 N'est plus disponible 0059.0959 sur demande
  • Sur les bulletins
Passage pour l'air extérieur ZE 45 F blanc N'est plus disponible 0152.0044 sur demande
  • Sur les bulletins
Élément d'air entrant ZE 10 T N'est plus disponible 0152.0048 sur demande
  • Sur les bulletins
Élément d'air entrant ZE 10 IB N'est plus disponible 0152.0046 sur demande
  • Sur les bulletins
Détecteur de contact AVF 6 N'est plus disponible 0095.0521 sur demande
  • Sur les bulletins
Télécommande FE 7 N'est plus disponible 0095.0525 sur demande
  • Sur les bulletins

Accessoires divers

Type de produit Nom Réf. Prix*(EUR) Action
Bouche d'extraction-insufflation, matière plastique TK 10 0151.0192 sur demande
  • Sur les bulletins
Bouche d'extraction-insufflation, matière plastique TK 12 0151.0198 sur demande
  • Sur les bulletins
Silencieux tubulaire RSR 10/50 Stock restant 0092.0321 sur demande
  • Sur les bulletins
Silencieux tubulaire RSR 15/50 Stock restant 0092.0323 sur demande
  • Sur les bulletins
Silencieux tubulaire RSR 16/50 Produit de fin de série 0092.0324 sur demande
  • Sur les bulletins
Silencieux tubulaire RSR 10/50-1 0092.0600 sur demande
  • Sur les bulletins
Silencieux tubulaire RSR 12/50-1 0092.0601 sur demande
  • Sur les bulletins
Silencieux tubulaire RSR 15/50-1 0092.0602 sur demande
  • Sur les bulletins
Silencieux tubulaire RSR 16/50-1 0092.0603 sur demande
  • Sur les bulletins
Silencieux tubulaire RSR 12/50 N'est plus disponible 0092.0322 sur demande
  • Sur les bulletins
Filtre à air TFE 16 N'est plus disponible 0149.0042 sur demande
  • Sur les bulletins
Filtre à air TFE 20 N'est plus disponible 0149.0043 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

AWP 200

description rapide

Pompe à chaleur d'air sortant pour maisons à basse énergie jusqu'à 170 m² environ de surface habitable

Description du produit

Caractéristiques

  • L'AWP extrait les calories de l'air usé par le biais de la pompe à chaleur à air/à eau et les délivre à l'équipement de chauffage et à la préparation d'eau chaude.
  • De l'énergie thermique gratuite déjà présente est ainsi en grande partie récupérée et utilisée de manière écologique.
  • L'air extérieur frais se diffuse en même temps sans courant d'air dans l'habitat à travers des vannes d'arrivée d'air.
  • Un accumulateur de 300 litres permet de disposer en permanence d'eau chaude.
  • Pour la série AWP...S, le raccordement à des collecteurs solaire est déjà préparé, 2 circuits de chauffage possible, régulation solaire intégrée.
  • L'apport calorifique pour le chauffage est réalisé en fonction des conditions météorologiques.
  • La régulation entièrement automatique garantit une arrivée d'air optimale.
  • Les différents programmes de ventilation sont accessibles par une simple pression sur une touche : mode jour et nuit, position fête, etc.).
  • En mode chauffage, la température de l'air rejeté n'est plus que de 0 °C à 3 °C.
  • Pour des pointes de rendement les jours d'hiver les plus froids, une sécurité de réserve avec un puissance de chauffage de 6 x 1,1 kW est intégrée dans le tuyau de chauffage.
  • Une cartouche chauffante électrique intégrée assure la sécurité de réserve dans la préparation d'eau chaude.
  • Le système est déjà si bien équipé qu'il ne reste à fournir séparément que le système des gaines d'air sortant avec vannes d'air sortant, silencieux, caisson filtrant, éléments d'air entrant, orifices de décharge, groupe de sécurité eau chaude, vase d'expansion et, en option, l'installation solaire.
  • Pour les tarifs spéciaux, se renseigner auprès des distributeurs d'énergie.
  • Demander les documents de conception pour l'étude.

Sommaire

Schémas de branchement

AWP 200 - Schémas de branchement

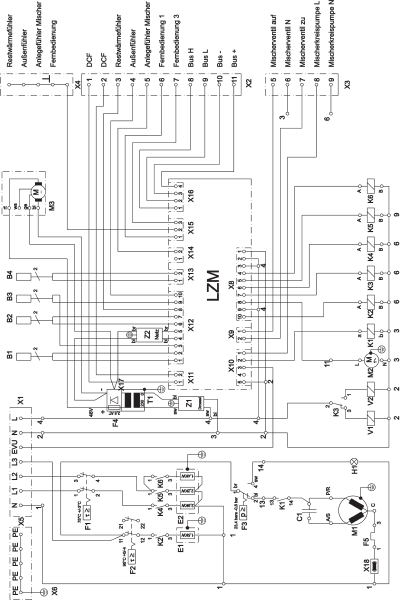

Schéma de câblage pour AWP ... et AWP... S


B1 - Sonde de départ

B2 - Sonde d'eau chaude

B3 - Sonde de retour

B4 - Sonde de dégel

C1 - Condensateur de service

E1 - Cartouche chauffante eau chaude

E2 - Cartouche chauffante équipement de chauffage

F1 - Chauffage STB

F2 - Eau chaude STB

F3 - Limiteur de pression

F4 - Protection bloc d'alimentation

F5 - Klixon du compresseur

H1 - Signal de défaut haute pression

K1 - Relais du compresseur

K2 - Relais cartouche chauffante eau chaude

K3 - Relais de commutation eau chaude/équipement de chauffage

K4 - Relais Niveau de chauffage 3 de l'équipement de chauffage

K5 - Relais Niveau de chauffage 2 de l'équipement de chauffage

K6 - Relais Niveau de chauffage 1 de l'équipement de chauffage

M1 - Compresseur

M2 - Pompe de circulation

M3 - Ventilateur d'air sortant

T1 - Bloc d'alimentation

V1 - Électrovanne équipement de chauffage

V2 - Électrovanne eau chaude

X1 - Bornes secteur

X2 - Basse tension externe

X3 - Circuit mélangeur externe

Z1 - Composant d'antiparasitage (bobine)

Z2 - Composant d'antiparasitage (secteur)
