Courbe caractéristique

AWP 200 S - Courbe caractéristique du ventilateur à la vitesse maximale.

AWP 200 S - Courbe caractéristique chauffage

Niveau 1
Niveau 2
Niveau 3

AWP 200 S - Courbe caractéristique

I - Q_h = 30 kWh/(m²a)

II - Q_h = 40 kWh/(m²a)

III- Q_h = 50 kWh/(m²a)

IV - Q_h = 60 kWh/(m²a)

Chauffage

Transfert : Chauffage par surface avec régulation de pièce individuelle 2 K

Stockage : pas de stockage

Distribution : chauffé, intérieur, 35°C/28 °C, pompe régulée

Production : Pompe à chaleur de chauffage de l'air sortant et de l'eau

Eau chaude sanitaire

Stockage : accumulateur à chauffage indirect dans une coque thermique

Distribution : centralisée par bâtiment sans circulation, distribution horizontale à l'intérieur de la coque thermique

Production : Pompe à chaleur pour eau sanitaire, air sortant - eau sanitaire et direct, équipement électrique et solaire

Hypothèse : 12,5 kWh/(m²a)

Ventilation

Transfert : Installations de ventilation avec températures d'air sortant inférieures à 20 °C

Distribution : Système d'extraction d'air avec éléments d'arrivée d'air, ventilateurs CC

Production : -

Dessin coté

AWP 200 S - Dessin coté [mm]

Air rejeté (installation au choix)
Air sortant
Evacuation des condensats
Robinet de remplissage et de vidange du circuit de chauffage
Retour chauffage circuit de chauffe 1
Circuit de départ du chauffage
Retour chauffage circuit de chauffe 2
Traversées pour conduites électriques
Eau chaude
Circulation
Echangeur de chaleur solaire, départ
Echangeur de chaleur solaire, retour
Eau froide

Caractéristiques techniques

AWP 200 S - Caractéristiques techniques

Caractéristiques techniques

Article	AWP 200 S
Débit d'air	100 m³/h / 280 m³/h
Débit d'air minimal	175 m³/h
Compression maximale	270 Pa
Tension de service élément de puissance	400 V
Tension de service régulation	230 V
Consommation absorbée maximale	8.800 W
Consommation ventilateur	50 W
I_Max	18 A
Courant de démarrage PàC	13 A
Type de protection	IP 20
Fusible rechauffage électrique et compresseur	20gl A
Fusible transformateur et régulation	16gl A
Boîtier matériau	Tôle d’acier, galvanisée
Couleur	gris argent
Poids (à vide)	215 kg
Poids (plein)	501 kg
Poids avec emballage	217,5 kg
Capacité de l'accumulateur	290
Diamètre de connection gaines d'air	160 mm
Diamètre de connection chauffage	22 mm (extérieur)
Diamètre de connection eau chaude	22 mm (extérieur)
Diamètre de connection circulation	1/2 (extérieur)
Diamètre de raccordement Écoulement du condensat	12 (tuyau souple)
Diamètre de connection échangeur de chaleur	1 (extérieur)
Largeur	702 mm
Hauteur	1.990 mm
Profondeur	780 mm
Largeur avec emballage	770 mm
Hauteur avec emballage	2.100 mm
Profondeur avec emballage	800 mm
Puissance de chauffage (réchauffage électrique eau chaude)	1.500 W
Puissance de chauffage (pompe à chaleur)	2.100 W
Etalement de température uniquement en fonctionnement PàC	4 K
Débit volumique de chauffage minimal	400 l/h
Facteur de puissance PàC suivant EN 255 Teil 3 (CDP(1))	3,7
Facteur de puissance PàC suivant EN 225 Teil 2 (CDP)	4
Pompe à chaleur	Air/eau
Puissance calorifique PàC et réchauffage électrique	8.700 W
Fluide frigorigène	R 134 a
Capacité (fluide frigorigène)	1.000 g
Durée d'échauffement eau chaude avec PàC de 15 °C à 55 °C	6,5 h
Différence de pression disponible sur la pompe de circulation au niveau de vitesse 1	0,02 MPa / 0,04 MPa / 0,05 MPa
Pression de service admissible circuit frigorifique	2,34 MPa
Surpression de service admissible circuit de chauffage	0,3 MPa
Surpression de service admissible eau chaude	0,6 MPa
Seuil inférieur d'application air sortant	15 °C
Capacité de l'accumulateur	290
Unité de conditionnement	1 pièce
Gamme	K
GTIN (EAN)	4012799950554
Référence	0095.0055

Accessoires

AWP 200 S - Accessoires

Accessoires spécifiques

Type de produit	Nom	Réf.	Prix*(EUR)
Grille intérieure, réglable	AZE 100 N'est plus disponible	0059.0959	sur demande
Passage pour l'air extérieur	ZE 45 F blanc N'est plus disponible	0152.0044	sur demande
Élément d'air entrant	ZE 10 T N'est plus disponible	0152.0048	sur demande
Élément d'air entrant	ZE 10 IB N'est plus disponible	0152.0046	sur demande
Détecteur de contact	AVF 6 N'est plus disponible	0095.0521	sur demande
Télécommande	FE 7 N'est plus disponible	0095.0525	sur demande

Accessoires divers

Type de produit	Nom	Réf.	Prix*(EUR)
Bouche d'extraction-insufflation, matière plastique	TK 10	0151.0192	sur demande
Bouche d'extraction-insufflation, matière plastique	TK 12	0151.0198	sur demande
Silencieux tubulaire	RSR 10/50 Stock restant	0092.0321	sur demande
Silencieux tubulaire	RSR 15/50 Stock restant	0092.0323	sur demande
Silencieux tubulaire	RSR 16/50 Produit de fin de série	0092.0324	sur demande
Silencieux tubulaire	RSR 10/50-1	0092.0600	sur demande
Silencieux tubulaire	RSR 12/50-1	0092.0601	sur demande
Silencieux tubulaire	RSR 15/50-1	0092.0602	sur demande
Silencieux tubulaire	RSR 16/50-1	0092.0603	sur demande
Silencieux tubulaire	RSR 12/50 N'est plus disponible	0092.0322	sur demande
Filtre à air	TFE 16 N'est plus disponible	0149.0042	sur demande
Filtre à air	TFE 20 N'est plus disponible	0149.0043	sur demande

Description du produit

Description duproduit

description rapide

Pompe à chaleur d'air sortant avec échangeur de chaleur solaire intégré et régulaton solaire pour maisons à basse énergie jusqu'à 170 m² environ de surface habitable

Description du produit

Caractéristiques

L'AWP extrait les calories de l'air usé par le biais de la pompe à chaleur à air/à eau et les délivre à l'équipement de chauffage et à la préparation d'eau chaude.
De l'énergie thermique gratuite déjà présente est ainsi en grande partie récupérée et utilisée de manière écologique.
L'air extérieur frais se diffuse en même temps sans courant d'air dans l'habitat à travers des vannes d'arrivée d'air.
Un accumulateur de 300 litres permet de disposer en permanence d'eau chaude.
Pour la série AWP...S, le raccordement à des collecteurs solaire est déjà préparé, 2 circuits de chauffage possible, régulation solaire intégrée.
L'apport calorifique pour le chauffage est réalisé en fonction des conditions météorologiques.
La régulation entièrement automatique garantit une arrivée d'air optimale.
Les différents programmes de ventilation sont accessibles par une simple pression sur une touche : mode jour et nuit, position fête, etc.).
En mode chauffage, la température de l'air rejeté n'est plus que de 0 °C à 3 °C.
Pour des pointes de rendement les jours d'hiver les plus froids, une sécurité de réserve avec un puissance de chauffage de 6 x 1,1 kW est intégrée dans le tuyau de chauffage.
Une cartouche chauffante électrique intégrée assure la sécurité de réserve dans la préparation d'eau chaude.
Le système est déjà si bien équipé qu'il ne reste à fournir séparément que le système des gaines d'air sortant avec vannes d'air sortant, silencieux, caisson filtrant, éléments d'air entrant, orifices de décharge, groupe de sécurité eau chaude, vase d'expansion et, en option, l'installation solaire.
Pour les tarifs spéciaux, se renseigner auprès des distributeurs d'énergie.
Demander les documents de conception pour l'étude.

Sommaire

Schémas de branchement

AWP 200 S - Schémas de branchement

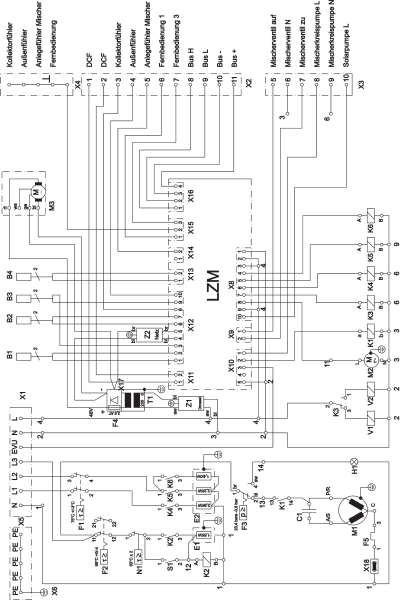

Schéma de câblage pour AWP ... et AWP... S

B1 - Sonde de départ

B2 - Sonde d'eau chaude

B3 - Sonde de retour

B4 - Sonde de dégel

C1 - Condensateur de service

E1 - Cartouche chauffante eau chaude

E2 - Cartouche chauffante équipement de chauffage

F1 - Chauffage STB

F2 - Eau chaude STB

F3 - Limiteur de pression

F4 - Protection bloc d'alimentation

F5 - Klixon du compresseur

H1 - Signal de défaut haute pression

K1 - Relais du compresseur

K2 - Relais cartouche chauffante eau chaude

K3 - Relais de commutation eau chaude/équipement de chauffage

K4 - Relais Niveau de chauffage 3 de l'équipement de chauffage

K5 - Relais Niveau de chauffage 2 de l'équipement de chauffage

K6 - Relais Niveau de chauffage 1 de l'équipement de chauffage

M1 - Compresseur

M2 - Pompe de circulation

M3 - Ventilateur d'air sortant

N1 - Régulateur 65 °C

S1 - Touche cartouche chauffante électrique

T1 - Bloc d'alimentation

V1 - Électrovanne équipement de chauffage

V2 - Électrovanne eau chaude

X1 - Bornes secteur

X2 - Basse tension externe

X3 - Circuit mélangeur externe

Z1 - Composant d'antiparasitage (bobine)

Z2 - Composant d'antiparasitage (secteur)
