Souffleur centrifuge

GRM ES 10/2 Ex

Numéro de référence : 0073.0391
Fabricant : MAICO
Souffleur centrifuge avec boîtier en acier inoxydable, dimension 100, courant triphasé, pour l'utilisation... plus d'informations
Exemples d'utilisation: applications industrielles antidéflagrantes
Fiche de données produit
GRM ES 10/2 Ex IM0020530.PNG Souffleur centrifuge avec boîtier en acier inoxydable, dimension 100, courant triphasé, pour l'utilisation dans des zones à risque d'explosion, fluide : gaz
GRM ES 10/2 Ex IM0017898.PNG Souffleur centrifuge avec boîtier en acier inoxydable, dimension 100, courant triphasé, pour l'utilisation dans des zones à risque d'explosion, fluide : gaz
Retour
  • Sur les bulletins
GRM ES 10/2 Ex
GRM ES 12/2 Ex
GRM ES 14/2 Ex
GRM ES 16/2 Ex
GRM ES 18/2 Ex

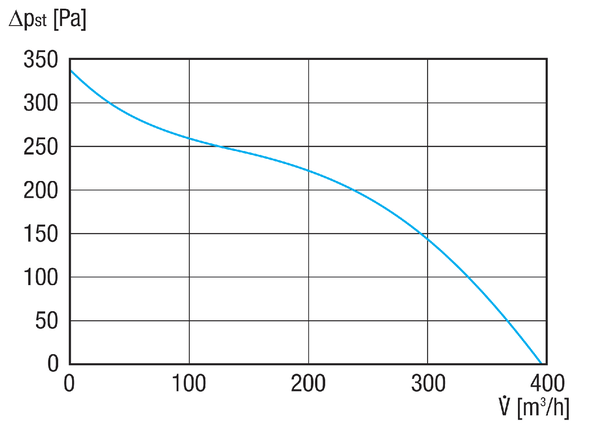

Courbe caractéristique

GRM ES 10/2 Ex - Courbe caractéristique

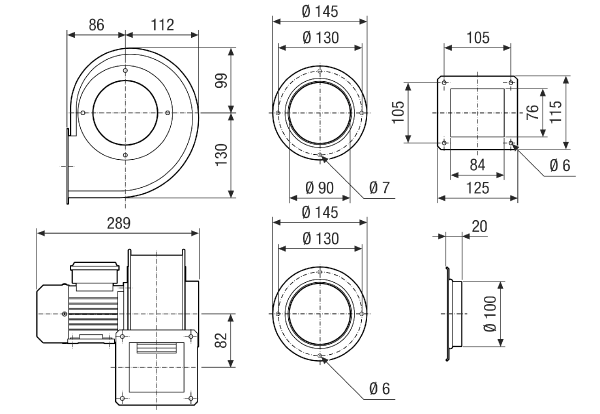

Dessin coté

GRM ES 10/2 Ex - Dessin coté [mm]

GRM ES 10/2 Ex - Dessin coté Orientation du boîtier [mm]

  1. RD version droite
  2. LG version gauche

Cette dimension ne peut pas être commandée dans les versions 45°, 135°, 315°

La version standard est toujours LG 270°

Caractéristiques techniques

GRM ES 10/2 Ex - Caractéristiques techniques

Article GRM ES 10/2 Ex
Débit d'air 430 m³/h
Vitesse de rotation 2.880 1/min
Type de turbine centrifuge
Vitesse variable ✔
Réversibilité −
Type de tension Courant triphasé
Tension de service 400 V
Fréquence secteur 50 Hz
Puissance nominale 90 W
INominal 0,53 A
Type de protection IP 55
Classe de température F
Inversion de polarité possible −
Lieu de montage Raccord tubulaire
Position d'installation horizontal
Boîtier matériau Acier inoxydable (AISI 304)
Couleur argent
Poids 4 kg
Poids avec emballage 7,5 kg
Largeur 220 mm
Hauteur 229 mm
Profondeur 198 mm
Largeur avec emballage 315 mm
Hauteur avec emballage 300 mm
Profondeur avec emballage 240 mm
Désignation EX selon directive ATEX Ex II 2 G
Désignation EX selon la norme Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X
Température ambiante Ta -20 °C ≤ Ta ≤ +40 °C
Mode de fonctionnement S1
PTC DIN 44082 M 100
Classe de température T4
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799733911
Référence 0073.0391



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA5, S5 (dB(A))

45

57

62

66

71

64

56

46

73

LWA5= niveau sonore de l'aspiration libre en dB.

Accessoires

GRM ES 10/2 Ex - Accessoires

Accessoires spécifiques

Type de produit Nom Réf. Prix*(EUR) Action
Thermistor relais de protection des machines TMS 0157.0992 sur demande
  • Sur les bulletins
Interrupteur de pression différentielle DDEx 500 0157.0302 sur demande
  • Sur les bulletins
Socle du moteur MSI 10 0073.0293 sur demande
  • Sur les bulletins

Accessoires divers

Type de produit Nom Réf. Prix*(EUR) Action
Grille de protection de soufflage SGAI ES 10 0073.0325 sur demande
  • Sur les bulletins
Grille de protection d'aspiration SGEI ES 10 0073.0330 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

GRM ES 10/2 Ex

description rapide

Souffleur centrifuge avec boîtier en acier inoxydable, dimension 100, courant triphasé, pour l'utilisation dans des zones à risque d'explosion, fluide : gaz

Description du produit

Caractéristiques

  • Souffleur centrifuge avec boîtier en acier inoxydable pour des applications dans des zones à risque d'explosion.
  • Protection contre les explosions et agréments selon ATEX.
  • Qualifié pour tous les gaz et vapeurs du groupe Ex IIA et IIB ainsi que pour hydrogène.
  • Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2 G Ex h IIB+H2 T4 Gb X.
  • Pour des températures d'utilisation de -20°C ≤ Ta ≤ +40°C.
  • Les ventilateurs MAICO Ex répondent aux exigences de sécurité de la directive européenne 2014/34/UE relative aux appareils et systèmes de protection dans les atmosphères explosives.
  • Pour zones 1 et 2.
  • Types de protection : « d » – blindage antidéflagrant et « c » – sécurité constructive.
  • Ventilateur à pression élevée pour applications industrielles.
  • Convient pour transporter des fluides corrosifs et acides.
  • Pour le montage simple et direct dans un système à gaine ronde.
  • Le moteur se trouve à l'extérieur du flux d'air.
  • Boîtier en acier inoxydable.
  • Version standard pour boîtier LG 270°.
  • Convient pour les plages de température -20 °C à +40 °C.
  • La tubulure d'aspiration en acier inoxydable est fournie.
  • Turbines centrifuges à pales recourbées vers l'avant en acier inoxydable.

Moteur

  • Moteur à courant triphasé.
  • Type de protection IP 55.
  • Moteur IE3.
  • Mode de fonctionnement S1 (fonctionnement continu).
  • Classe de température T4.
  • Vitesse variable avec convertisseur de fréquence.
  • Plage de fréquence autorisée pour réglage de vitesse avec convertisseur de fréquence de 20 Hz à 50 Hz.
  • Des thermistors surveillent la température dans le moteur de ventilateur. Les thermistors doivent être raccordés à un système de déclencheur (dispositif de sécurité suivant la directive 2014/34/UE), qui coupe le ventilateur durablement du secteur en cas de températures trop élevées.

Branchement électrique

  • Raccordement dans la boîte à bornes du moteur.
  • Passe-câble à vis en version Ex d fourni.

Versions spéciales

  • Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
    • Orientation différente du boîtier.

Sommaire

Schémas de branchement

GRM ES 10/2 Ex - Schémas de branchement
