Souffleur centrifuge
GRM ES 16/2 Ex
Fabricant : MAICO
Souffleur centrifuge avec boîtier en acier inoxydable, dimension 160, courant triphasé, pour l'utilisation... plus d'informations
Exemples d'utilisation: applications industrielles antidéflagrantes
Fiche de données produit

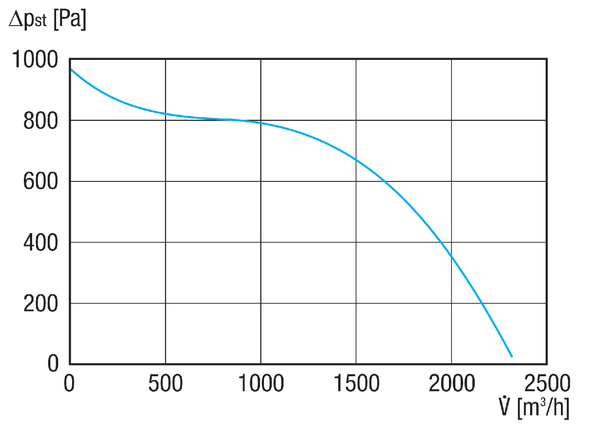

Courbe caractéristique
Dessin coté

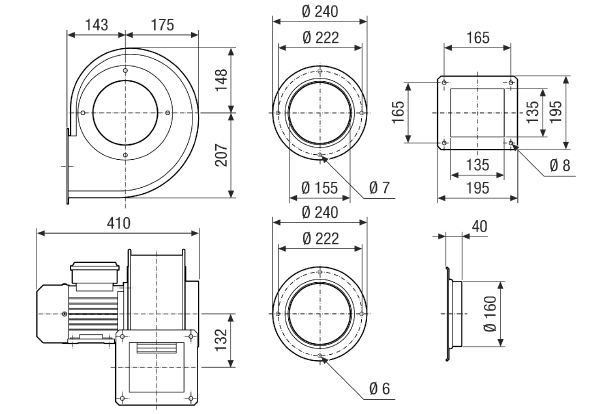

GRM ES 16/2 Ex - Dessin coté [mm]
GRM ES 16/2 Ex - Dessin coté Orientation du boîtier [mm]
- RD version droite
- LG version gauche
Les variantes GRK 12/2 E et GRK 12/4 D ne sont pas disponibles en version droite RD !
La version standard est toujours LG 270°
Caractéristiques techniques
GRM ES 16/2 Ex - Caractéristiques techniques
Accessoires
GRM ES 16/2 Ex - Accessoires
Accessoires spécifiques
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Thermistor relais de protection des machines | TMS | 0157.0992 | sur demande | |
| Interrupteur de pression différentielle | DDEx 500 | 0157.0302 | sur demande | |
| Socle du moteur | MSI 16-18 | 0073.0296 | sur demande |
Accessoires divers
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Grille de protection de soufflage | SGAI ES 16 | 0073.0328 | sur demande | |
| Grille de protection d'aspiration | SGEI ES 16-18 | 0073.0333 | sur demande |
Description du produit
Description duproduit
GRM ES 16/2 Ex
description rapide
Souffleur centrifuge avec boîtier en acier inoxydable, dimension 160, courant triphasé, pour l'utilisation dans des zones à risque d'explosion, fluide : gazDescription du produit
Caractéristiques
- Souffleur centrifuge avec boîtier en acier inoxydable pour des applications dans des zones à risque d'explosion.
- Protection contre les explosions et agréments selon ATEX.
- Qualifié pour tous les gaz et vapeurs du groupe Ex IIA et IIB ainsi que pour hydrogène.
- Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2 G Ex h IIB+H2 T4 Gb X.
- Pour des températures d'utilisation de -20°C ≤ Ta ≤ +40°C.
- Les ventilateurs MAICO Ex répondent aux exigences de sécurité de la directive européenne 2014/34/UE relative aux appareils et systèmes de protection dans les atmosphères explosives.
- Pour zones 1 et 2.
- Types de protection : « d » – blindage antidéflagrant et « c » – sécurité constructive.
- Ventilateur à pression élevée pour applications industrielles.
- Convient pour transporter des fluides corrosifs et acides.
- Pour le montage simple et direct dans un système à gaine ronde.
- Le moteur se trouve à l'extérieur du flux d'air.
- Boîtier en acier inoxydable.
- Version standard pour boîtier LG 270°.
- Convient pour les plages de température -20 °C à +40 °C.
- La tubulure d'aspiration en acier inoxydable est fournie.
- Turbines centrifuges à pales recourbées vers l'avant en acier inoxydable.
Moteur
- Moteur à courant triphasé.
- Type de protection IP 55.
- Moteur IE3.
- Mode de fonctionnement S1 (fonctionnement continu).
- Classe de température T4.
- Vitesse variable avec convertisseur de fréquence.
- Plage de fréquence autorisée pour réglage de vitesse avec convertisseur de fréquence de 20 Hz à 50 Hz.
- Des thermistors surveillent la température dans le moteur de ventilateur. Les thermistors doivent être raccordés à un système de déclencheur (dispositif de sécurité suivant la directive 2014/34/UE), qui coupe le ventilateur durablement du secteur en cas de températures trop élevées.
Branchement électrique
- Raccordement dans la boîte à bornes du moteur.
- Passe-câble à vis en version Ex d fourni.
Versions spéciales
- Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
- Orientation différente du boîtier.

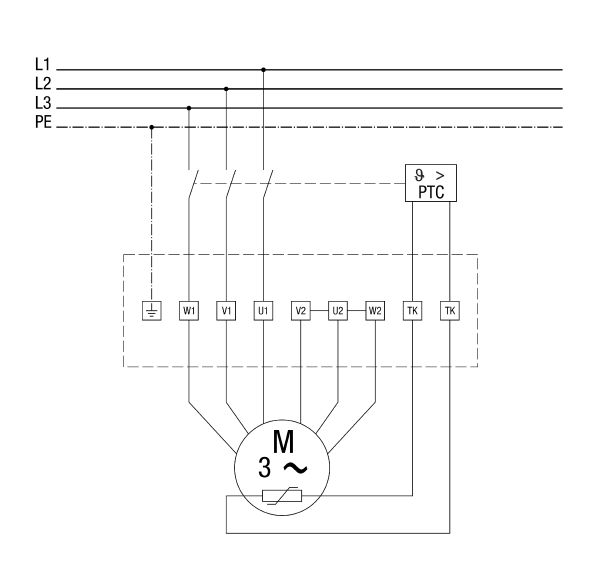

Schémas de branchement
GRM ES 16/2 Ex - Schémas de branchement
Téléchargements / Vidéos
GRM ES 16/2 Ex - Téléchargements / Vidéos
