Souffleur centrifuge

GRK R 35/4 D Ex

Numéro de référence : 0073.0450
Fabricant : MAICO
Souffleur centrifuge en plastique avec soufflage rond, 4 pôles, dimension 350, courant triphasé,... plus d'informations
Exemples d'utilisation: Environnement à risque d'explosion (zone 2), Aspiration au poste de travail, Sorbonne de laboratoire, Hotte aspirante
Fiche de données produit
GRK R 35/4 D Ex IM0020851.PNG Souffleur centrifuge en plastique avec soufflage rond, 4 pôles, dimension 350, courant triphasé, antidéflagrant, fluide : gaz
GRK R 35/4 D Ex IM0017898.PNG Souffleur centrifuge en plastique avec soufflage rond, 4 pôles, dimension 350, courant triphasé, antidéflagrant, fluide : gaz

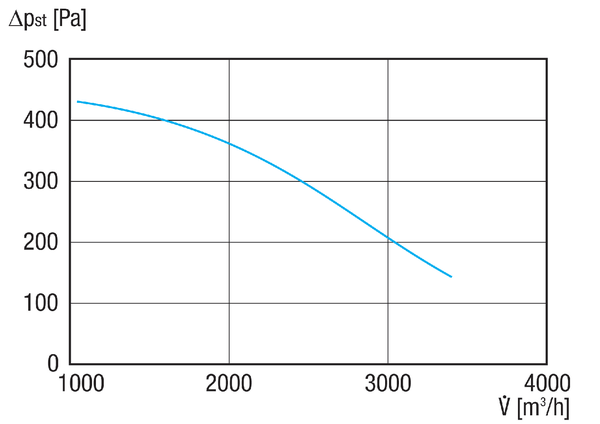

Courbe caractéristique

GRK R 35/4 D Ex - Courbe caractéristique

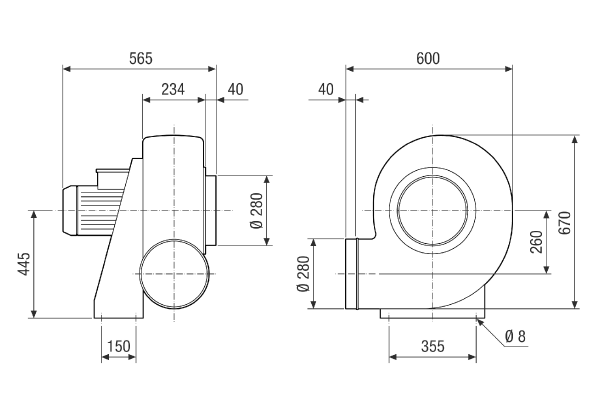

Dessin coté

GRK R 35/4 D Ex - Dessin coté [mm]

GRK R 35/4 D Ex - Dessin coté Orientation du boîtier [mm]

  1. RD version droite
  2. LG version gauche

Les variantes GRK 12/2 E et GRK 12/4 D ne sont pas disponibles en version droite RD !

La version standard est toujours LG 270°

Caractéristiques techniques

GRK R 35/4 D Ex - Caractéristiques techniques

Article GRK R 35/4 D Ex
Débit d'air 3.400 m³/h
Vitesse de rotation 1.440 1/min
Type de turbine centrifuge
Vitesse variable
Réversibilité
Type de tension Courant triphasé
Tension de service 400 V
Fréquence secteur 50 Hz
Puissance nominale 370 W
INominal 1,1 A
Type de protection IP 55
Classe de température F
Inversion de polarité possible
Lieu de montage Raccord tubulaire
Position d'installation horizontal
Boîtier matériau Plastique, polyéthylène
Matériau de la turbine Plastique, polypropylène
Couleur noir
Poids 51 kg
Poids avec emballage 74 kg
Taille 350 mm
Largeur 567 mm
Hauteur 715 mm
Profondeur 597 mm
Largeur avec emballage 1.200 mm
Hauteur avec emballage 800 mm
Profondeur avec emballage 870 mm
Désignation EX selon directive ATEX Ex II 3 G
Désignation EX selon la norme Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X
Température ambiante Ta -20 °C ≤ Ta ≤ +40 °C
Mode de fonctionnement S1
PTC DIN 44082 M 100
Classe de température T4
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799734505
Référence 0073.0450



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA5, S5 (dB(A))

51

63,1

71,6

72

74,2

70,4

62,2

52,1

79

LWA5= niveau sonore de l'aspiration libre en dB.

Accessoires

GRK R 35/4 D Ex - Accessoires

Accessoires spécifiques

Accessoires divers

Type de produit Nom Réf. Prix*(EUR) Action
Grille de protection d'aspiration SGEI K 35 0073.0466 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

GRK R 35/4 D Ex

description rapide

Souffleur centrifuge en plastique avec soufflage rond, 4 pôles, dimension 350, courant triphasé, antidéflagrant, fluide : gaz

Description du produit

Caractéristiques

  • Souffleur centrifuge en plastique pour des applications dans des zones à risque d'explosion.
  • Protection contre les explosions et agréments selon ATEX.
  • Qualifié pour tous les gaz et vapeurs du groupe Ex IIA et IIB ainsi que pour hydrogène.
  • Ex II 3 G Ex db IIB+H2 T4 Gb X / Ex II 3 G Ex h IIB+H2 T4 Gb X.
  • Pour des températures d'utilisation de -20°C ≤ Ta ≤ +40°C.
  • Les ventilateurs MAICO Ex répondent aux exigences de sécurité de la directive européenne 2014/34/UE relative aux appareils et systèmes de protection dans les atmosphères explosives.
  • Pour zone 2.
  • Types de protection : « d » – blindage antidéflagrant et « c » – sécurité constructive.
  • Ventilateur à pression élevée pour applications industrielles.
  • Niveau sonore peu élevé et rendement élevé.
  • Convient pour transporter d'air corrosif et acide.
  • Pour le montage simple et direct dans un système à gaine ronde.
  • Le moteur se trouve à l'extérieur du flux d'air.
  • Boîtier en plastique de haute qualité, conducteur, antistatique.
  • Version standard pour boîtier LG 270°.
  • Convient pour les plages de température -20 °C à +40 °C.
  • Le socle du moteur en tôle d'acier avec revêtement époxy, pour la fixation du ventilateur, est fourni.
  • Turbines centrifuges à pales recourbées vers l'arrière en polypropylène.

Moteur

  • Moteur à courant triphasé.
  • Type de protection IP 55.
  • Moteur IE3.
  • Mode de fonctionnement S1 (fonctionnement continu).
  • Classe de température T4.
  • Pied de fixation pour moteur en tôle d'acier revêtue d'époxy.
  • Vitesse variable avec convertisseur de fréquence.
  • Plage de fréquence autorisée pour réglage de vitesse avec convertisseur de fréquence de 20 Hz à 50 Hz.
  • Des thermistors surveillent la température dans le moteur de ventilateur. Les thermistors doivent être raccordés à un système de déclencheur (dispositif de sécurité suivant la directive 2014/34/UE), qui coupe le ventilateur durablement du secteur en cas de températures trop élevées.

Branchement électrique

  • Raccordement dans la boîte à bornes du moteur.
  • Passe-câble à vis en version Ex d fourni.

Versions spéciales

  • Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
    • Orientation différente.
