Courbe caractéristique

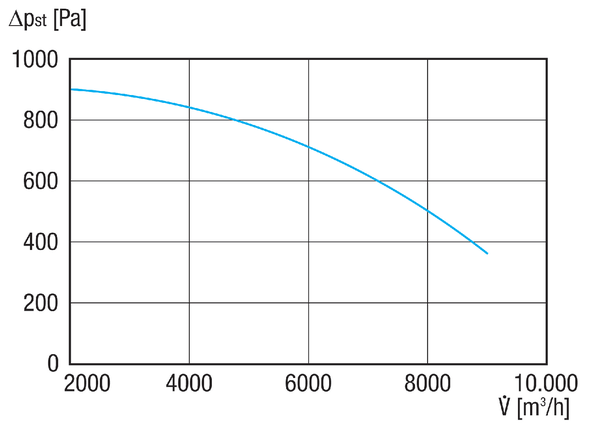

GRK R 50/4 D Ex - Courbe caractéristique

Dessin coté

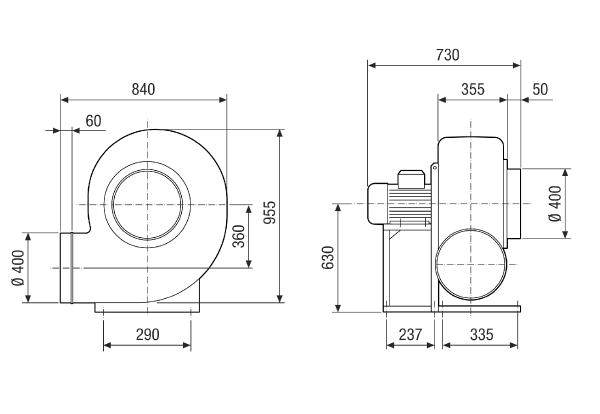

GRK R 50/4 D Ex - Dessin coté [mm]

Les variantes GRK 12/2 E et GRK 12/4 D ne sont pas disponibles en version droite RD !

La version standard est toujours LG 270°

Caractéristiques techniques

Article	GRK R 50/4 D Ex
Débit d'air	9.000 m³/h
Vitesse de rotation	1.440 1/min
Type de turbine	centrifuge
Vitesse variable	✔
Réversibilité	−
Type de tension	Courant triphasé
Tension de service	400 V
Fréquence secteur	50 Hz
Puissance nominale	2.200 W
I_Nominal	5,5 A
Type de protection	IP 55
Classe de température	F
Inversion de polarité possible	−
Lieu de montage	Raccord tubulaire
Position d'installation	horizontal
Matériau	Plastique, polyéthylène
Boîtier matériau	Plastique, polypropylène
Matériau de la turbine	Plastique, polypropylène
Couleur	noir
Poids	77 kg
Poids avec emballage	100 kg
Taille	500 mm
Largeur	730 mm
Hauteur	955 mm
Profondeur	840 mm
Largeur avec emballage	800 mm
Hauteur avec emballage	1.200 mm
Profondeur avec emballage	1.180 mm
Désignation EX selon directive ATEX	Ex II 3 G
Désignation EX selon la norme	Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X
Température ambiante Ta	-20 °C ≤ Ta ≤ +40 °C
Mode de fonctionnement	S1
PTC DIN 44082	M 100
Classe de température	T4
Unité de conditionnement	1 pièce
Gamme	C
GTIN (EAN)	4012799734567
Référence	0073.0456

	63 Hz	125 Hz	250 Hz	500 Hz	1 kHz	2 kHz	4 kHz	8 kHz	Total
L_WA5, S5 (dB(A))	89	91	92	87	86	81	73	65	97

L_WA5= niveau sonore de l'aspiration libre en dB.

Accessoires

Type de produit	Nom	Réf.	Prix*(EUR)	Action
Thermistor relais de protection des machines	TMS	0157.0992	sur demande
Interrupteur de pression différentielle	DDEx 500	0157.0302	sur demande

Type de produit	Nom	Réf.	Prix*(EUR)	Action
Grille de protection d'aspiration	SGEI K 50	0073.0469	sur demande

Description du produit

Description duproduit

Souffleur centrifuge en plastique avec soufflage rond, 4 pôles, dimension 500, courant triphasé, antidéflagrant, fluide : gaz

Souffleur centrifuge en plastique pour des applications dans des zones à risque d'explosion.
Protection contre les explosions et agréments selon ATEX.
Qualifié pour tous les gaz et vapeurs du groupe Ex IIA et IIB ainsi que pour hydrogène.
Ex II 3 G Ex db IIB+H2 T4 Gb X / Ex II 3 G Ex h IIB+H2 T4 Gb X.
Pour des températures d'utilisation de -20°C ≤ Ta ≤ +40°C.
Les ventilateurs MAICO Ex répondent aux exigences de sécurité de la directive européenne 2014/34/UE relative aux appareils et systèmes de protection dans les atmosphères explosives.
Pour zone 2.
Types de protection : « d » – blindage antidéflagrant et « c » – sécurité constructive.
Ventilateur à pression élevée pour applications industrielles.
Niveau sonore peu élevé et rendement élevé.
Convient pour transporter d'air corrosif et acide.
Pour le montage simple et direct dans un système à gaine ronde.
Le moteur se trouve à l'extérieur du flux d'air.
Boîtier en plastique de haute qualité, conducteur, antistatique.
Version standard pour boîtier LG 270°.
Convient pour les plages de température -20 °C à +40 °C.
Le socle du moteur en tôle d'acier avec revêtement époxy, pour la fixation du ventilateur, est fourni.
Turbines centrifuges à pales recourbées vers l'arrière en polypropylène.

Moteur à courant triphasé.
Type de protection IP 55.
Moteur IE3.
Mode de fonctionnement S1 (fonctionnement continu).
Classe de température T4.
Pied de fixation pour moteur en tôle d'acier revêtue d'époxy.
Vitesse variable avec convertisseur de fréquence.
Plage de fréquence autorisée pour réglage de vitesse avec convertisseur de fréquence de 20 Hz à 50 Hz.
Des thermistors surveillent la température dans le moteur de ventilateur. Les thermistors doivent être raccordés à un système de déclencheur (dispositif de sécurité suivant la directive 2014/34/UE), qui coupe le ventilateur durablement du secteur en cas de températures trop élevées.

Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
