Tourelle centrifuge

ERD V 35/4 Ex

Numéro de référence : 0073.0545
Fabricant : MAICO
Tourelle d'extraction centrifuge, à soufflage vertical, puissance nominale 0,25kW, courant alternatif, pour... plus d'informations
Exemples d'utilisation: Hall industriel, Hall commercial
Fiche de données produit

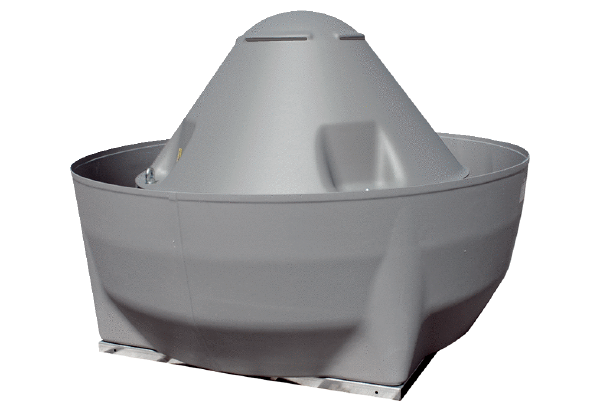

ERD V 35/4 Ex IM0020643.PNG Tourelle d'extraction centrifuge, à soufflage vertical, puissance nominale 0,25kW, courant alternatif, pour l'utilisation dans des zones à risque d'explosion, fluide : gaz
ERD V 35/4 Ex IM0017898.PNG Tourelle d'extraction centrifuge, à soufflage vertical, puissance nominale 0,25kW, courant alternatif, pour l'utilisation dans des zones à risque d'explosion, fluide : gaz

Courbe caractéristique

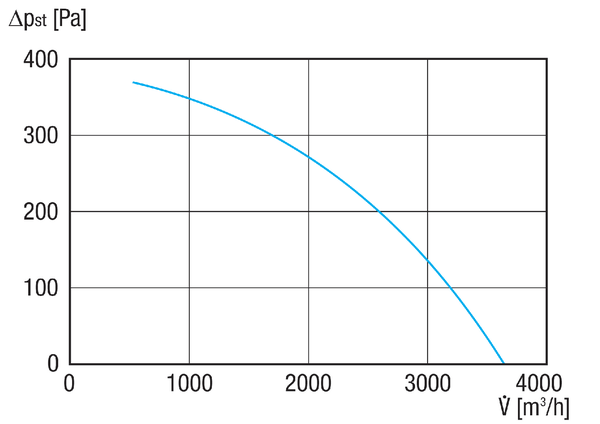

ERD V 35/4 Ex - Courbe caractéristique

Dessin coté

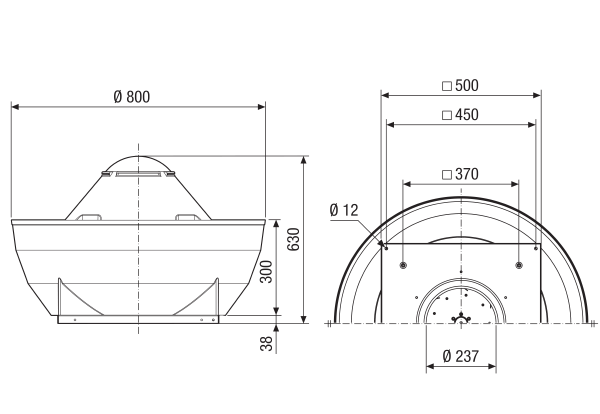

ERD V 35/4 Ex - Dessin coté [mm]

Caractéristiques techniques

ERD V 35/4 Ex - Caractéristiques techniques

Article ERD V 35/4 Ex
Débit d'air 3.643 m³/h
Vitesse de rotation 1.460 1/min
Type de turbine centrifuge
Vitesse variable
Réversibilité
Type de tension Courant alternatif
Tension de service 230 V
Fréquence secteur 50 Hz
Puissance nominale 250 W
INominal 1,75 A
Type de protection IP 55
Classe de température F
Inversion de polarité possible
Lieu de montage Toit
Position d'installation vertical
Matériau Tôle d’acier, galvanisée
Boîtier matériau Tôle d’acier, galvanisée
Couleur Gris
Poids 30 kg
Poids avec emballage 39 kg
Taille 350 mm
Largeur 800 mm
Hauteur 630 mm
Profondeur 800 mm
Largeur avec emballage 810 mm
Hauteur avec emballage 645 mm
Profondeur avec emballage 810 mm
Désignation EX selon directive ATEX Ex II 2 G
Désignation EX selon la norme Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X
Température ambiante Ta -20 °C ≤ Ta ≤ +40 °C
Mode de fonctionnement S1
PTC DIN 44082 M 100
Classe de température T4
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799735458
Référence 0073.0545



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA5, S5 (dB(A))

43

71

73

76

74

71

70

65

81

LWA5= niveau sonore de l'aspiration libre en dB.

Accessoires

Description du produit

Description duproduit

ERD V 35/4 Ex

description rapide

Tourelle d'extraction centrifuge, à soufflage vertical, puissance nominale 0,25kW, courant alternatif, pour l'utilisation dans des zones à risque d'explosion, fluide : gaz

Description du produit

Caractéristiques

  • Tourelle d'extraction centrifuge pour des applications dans des zones à risque d'explosion, fluide :
  • Protection contre les explosions et agréments selon ATEX.
  • Qualifié pour tous les gaz et vapeurs du groupe Ex IIA et IIB ainsi que pour hydrogène.
  • Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2 G Ex h IIB+H2 T4 Gb X.
  • Pour des températures d'utilisation de -20°C ≤ Ta ≤ +40°C.
  • Les ventilateurs MAICO Ex répondent aux exigences de sécurité de la directive européenne 2014/34/UE relative aux appareils et systèmes de protection dans les atmosphères explosives.
  • Pour zone 1 et zone 2
  • Types de protection : « d » – blindage antidéflagrant et « c » – sécurité constructive.
  • À soufflage vertical.
  • Niveau sonore peu élevé.
  • Boîtier en tôle d'acier galvanisée.
  • Capot de protection contre les intempéries en plastique.
  • Moteur à l'extérieur du flux d'air.
  • Les solides œillets de transport permettent le transport par grue.

Moteur à courant alternatif

  • Moteur à courant alternatif monophasé.
  • Type de protection IP 55.
  • Moteur IE3.
  • Mode de fonctionnement S1 (fonctionnement continu).
  • Classe de température T4.
  • Des thermistors surveillent la température dans le moteur de ventilateur. Les thermistors doivent être raccordés à un système de déclencheur (dispositif de sécurité suivant la directive 2014/34/UE), qui coupe le ventilateur durablement du secteur en cas de températures trop élevées.

Branchement électrique

  • Dans la boîte à bornes du moteur.
  • Passe-câble à vis en version Ex d fourni.

Versions spéciales

  • Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
    • Versions avec une fréquence de service de 60 Hz.

Sommaire

Schémas de branchement

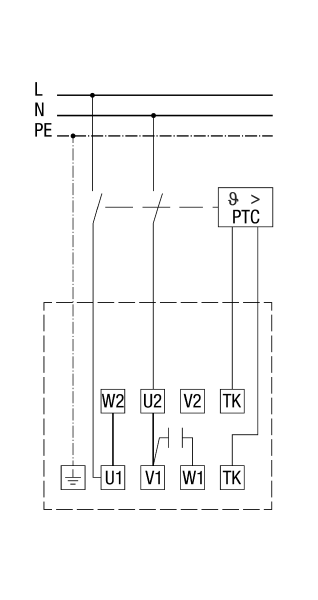

ERD V 35/4 Ex - Schémas de branchement
