Tourelle centrifuge
ERD V 40/4 Ex
Fabricant : MAICO
Tourelle d'extraction centrifuge, à soufflage vertical, puissance nominale 0,55kW, courant alternatif, pour... plus d'informations
Exemples d'utilisation: Hall industriel, Hall commercial
Fiche de données produit

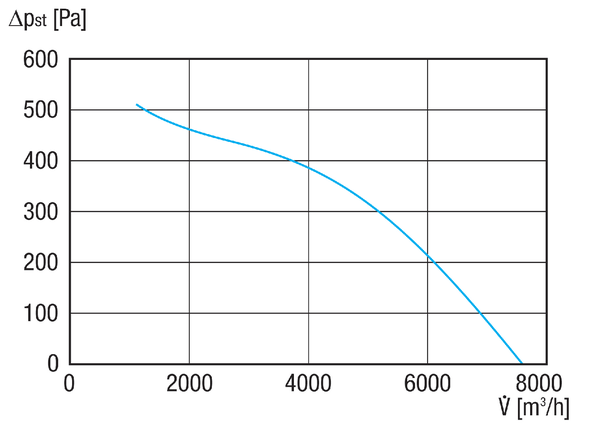

Courbe caractéristique
Dessin coté

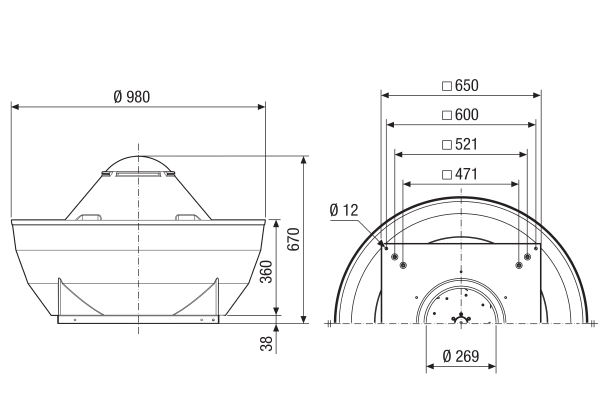

ERD V 40/4 Ex - Dessin coté [mm]
Caractéristiques techniques
ERD V 40/4 Ex - Caractéristiques techniques
Accessoires
ERD V 40/4 Ex - Accessoires
Accessoires spécifiques
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Thermistor relais de protection des machines | TMS | 0157.0992 | sur demande | |
| Interrupteur de pression différentielle | DDEx 500 | 0157.0302 | sur demande |
Accessoires divers
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Volet de fermeture de gaine rectangulaire | VKRI HV 40-45 | 0073.0557 | sur demande | |
| Grilles de protection | SGRI 63 | 0073.0045 | sur demande | |
| Silencieux sur socle | SDI 40-45 | 0073.0033 | sur demande | |
| Silencieux sur socle | SDVI 40-45 | 0073.0037 | sur demande | |
| Socle de toit isolé, pour toits plats | SOFI 40-45 | 0073.0049 | sur demande | |
| Cadre de montage | MRI 40-45 | 0073.0041 | sur demande |
Description du produit
Description duproduit
ERD V 40/4 Ex
description rapide
Tourelle d'extraction centrifuge, à soufflage vertical, puissance nominale 0,55kW, courant alternatif, pour l'utilisation dans des zones à risque d'explosion, fluide : gazDescription du produit
Caractéristiques
- Tourelle d'extraction centrifuge pour des applications dans des zones à risque d'explosion, fluide :
- Protection contre les explosions et agréments selon ATEX.
- Qualifié pour tous les gaz et vapeurs du groupe Ex IIA et IIB ainsi que pour hydrogène.
- Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2 G Ex h IIB+H2 T4 Gb X.
- Pour des températures d'utilisation de -20°C ≤ Ta ≤ +40°C.
- Les ventilateurs MAICO Ex répondent aux exigences de sécurité de la directive européenne 2014/34/UE relative aux appareils et systèmes de protection dans les atmosphères explosives.
- Pour zone 1 et zone 2
- Types de protection : « d » – blindage antidéflagrant et « c » – sécurité constructive.
- À soufflage vertical.
- Niveau sonore peu élevé.
- Boîtier en tôle d'acier galvanisée.
- Capot de protection contre les intempéries en plastique.
- Moteur à l'extérieur du flux d'air.
- Les solides œillets de transport permettent le transport par grue.
Moteur à courant alternatif
- Moteur à courant alternatif monophasé.
- Type de protection IP 55.
- Moteur IE3.
- Mode de fonctionnement S1 (fonctionnement continu).
- Classe de température T4.
- Des thermistors surveillent la température dans le moteur de ventilateur. Les thermistors doivent être raccordés à un système de déclencheur (dispositif de sécurité suivant la directive 2014/34/UE), qui coupe le ventilateur durablement du secteur en cas de températures trop élevées.
Branchement électrique
- Dans la boîte à bornes du moteur.
- Passe-câble à vis en version Ex d fourni.
Versions spéciales
- Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
- Versions avec une fréquence de service de 60 Hz.
Schémas de branchement
ERD V 40/4 Ex - Schémas de branchement
Téléchargements / Vidéos
ERD V 40/4 Ex - Téléchargements / Vidéos
