Ventilateur diagonal

EDR 56

Numéro de référence : 0080.0663
Fabricant : MAICO
Sur demande
Ventilateur diagonal pour montage en conduit, DN 560
Exemples d'utilisation: Aspiration mécanique, Aspiration au poste de travail, Site de fabrication, Local de stockage, Laboratoire
Fiche de données produit
EDR 56 IM0011737.PNG Ventilateur diagonal pour montage en conduit, DN 560
Retour
  • Sur les bulletins
EDR 25
EDR 31
EDR 35
EDR 40
EDR 45
EDR 50
EDR 56
EDR 63
EDR 71

Courbe caractéristique

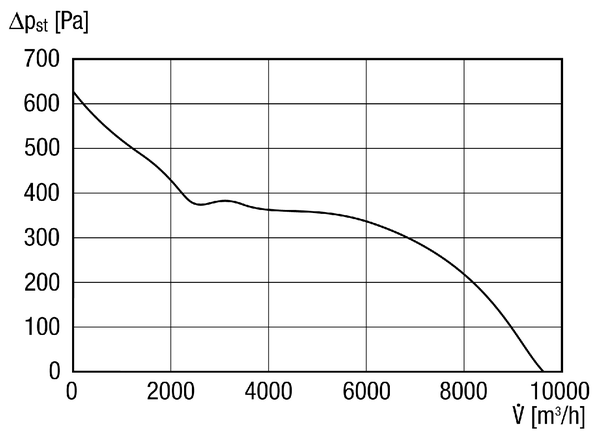

EDR 56 - Courbe caractéristique

Dessin coté

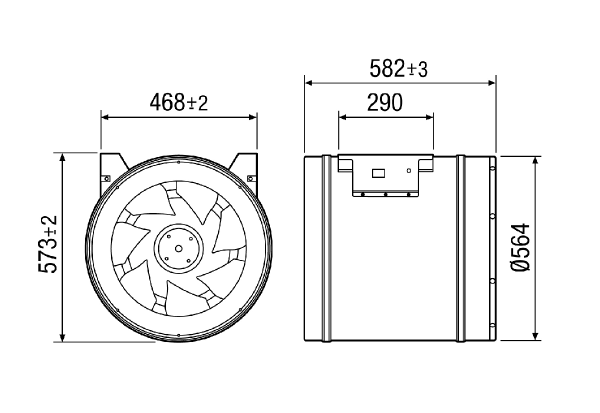

EDR 56 - Dessin coté [mm]

Caractéristiques techniques

EDR 56 - Caractéristiques techniques

Article EDR 56
Débit d'air 10.800 m³/h
Débit d'airNom. 6.937 m³/h / Mesure avec rendement optimal
Pression pfs, nominale 472 Pa / Mesure avec rendement optimal
Vitesse de rotation nnominale 1.595 1/min / Mesure avec rendement optimal
Vitesse de rotation 1.610 1/min
Type de turbine diagonal
Vitesse variable ✔
Type de tension Courant triphasé
Tension de service 400 V
Fréquence secteur 50 Hz
Puissance nominale 1.445 W / Mesure avec rendement optimal
INominal 2,3 A / Mesure avec rendement optimal
IMax 2,7 A
Type de protection IP X4
Classe de température F
Câble d'alimentation secteur 5 x 1,5 mm²
Position d'installation vertical / horizontal
Boîtier matériau Tôle d’acier, galvanisée
Couleur gris argent
Poids 24,3 kg
Poids avec emballage 33 kg
Largeur nominale 560 mm
Largeur 573 mm
Hauteur 564 mm
Profondeur 582 mm
Largeur avec emballage 550 mm
Hauteur avec emballage 550 mm
Profondeur avec emballage 525 mm
Température des fluides à Imax 60 °C
Température ambiante 60 °C
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799806639
Référence 0080.0663
Article EDR 56
Efficience globale η 65 %
Catégorie de mesurage A
Catégorie d’efficacité statique
Degré d'efficience N 73,9
Régulation électrique nécessaire non
Année de fabrication voir plaque signalétique
Nom du fabricant / N° d'enregistrement officiel / Lieu d'implantation du fabricant Maico Elektroapparate Fabrik GmbH / Tribunal chargé de la tenue du registre, HRB 601233 / Villingen-Schwenningen
Réf. 0080.0663
PBEP / Débit d'air :BEP / Pfs, BEP 1,441 kW / 6.937 m³/h / 472 Pa
nBEP 1.595 1/min
Relation spécifique ≈ 1
Informations relatives au désassemblage et à l'élimination voir Notice de montage
Informations relatives au montage, au fonctionnement et à la maintenance voir Notice de montage
Objets utilisés pour le mesurage d'efficience non décrits par la catégorie de mesure -
IBEP 2,3 A
Niveau sonoreLWA5 81 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA5, Niveau 2 (dB(A))

–

85

87

82

79

76

70

63

90

LWA5, Niveau 3 (dB(A))

–

85

86

81

78

74

67

58

90

LWA5, Niveau 4 (dB(A))

–

83

83

78

76

73

69

60

87

LWA5, Niveau 5 (dB(A))

–

89

81

80

79

77

74

63

91

LWA6, Niveau 2 (dB(A))

–

87

88

88

82

78

73

65

93

LWA6, Niveau 3 (dB(A))

–

87

88

87

82

75

70

61

93

LWA6, Niveau 4 (dB(A))

–

88

88

85

80

75

70

62

93

LWA6, Niveau 5 (dB(A))

–

90

87

87

82

78

74

65

93

LWA2, Niveau 2 (dB(A))

–

–

–

–

–

–

–

–

83

LWA2, Niveau 3 (dB(A))

–

–

–

–

–

–

–

–

82

LWA2, Niveau 4 (dB(A))

–

–

–

–

–

–

–

–

83

LWA2, Niveau 5 (dB(A))

–

–

–

–

–

–

–

–

84

LWA2= niveau sonore du boîtier en dB.

LWA5= niveau sonore de l'aspiration libre en dB.

LWA6= niveau sonore du soufflage libre en dB.

Mesure avec rendement optimal

Accessoires

EDR 56 - Accessoires

Accessoires divers

Type de produit Nom Réf. Prix*(EUR) Action
Convertisseur de fréquence MFU 4 0157.1216 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

EDR 56

description rapide

Ventilateur diagonal pour montage en conduit, DN 560

Description du produit

Caractéristiques

  • Pour un montage direct dans les conduits.
  • Refoulement de débits d'air moyens à élevés en présence de résistances élevées.
  • Les dimensions compactes, le faible poids et la plaque de montage intégrée facilitent le montage.
  • Le rendement élevé réduit les coûts d'exploitation : Le prix d'achat est amorti en une seule année selon la durée de fonctionnement.
  • Tuyère d'aspiration d'air à faibles turbulences.
  • Rotor diagonal avec stator en aval.
  • Les pales profilées de la turbine et du stator garantissent un débit optimal.
  • Avec diffuseur pour l'augmentation de la pression statique.
  • Le calfeutrage de fente entre la chambre d'aspiration et la chambre de pression réduit les pertes dues au débordement.
  • L'écoulement méridien prévient les turbulences.
  • Type de protection IP X4. Exception EDR 45 à EDR 56 IP 54.
  • Classe thermique F.
  • Matériau : tôle d'acier, galvanisée.

Moteur à courant triphasé

  • Régulation en continu de la vitesse de rotation avec convertisseur de fréquence MFU.
  • Il est également possible de les raccorder directement au réseau.
  • Les raccords sont amenés sur des bornes et doivent être branchés à un disjoncteur-protecteur moteur.
  • Branchement électrique par câble de raccordement.

Sommaire

Schémas de branchement

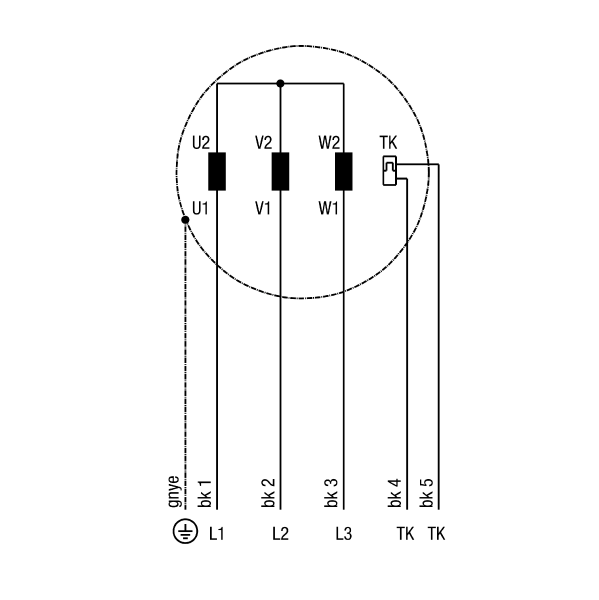

EDR 56 - Schémas de branchement

EDR 56, EDR 63 et EDR 71
