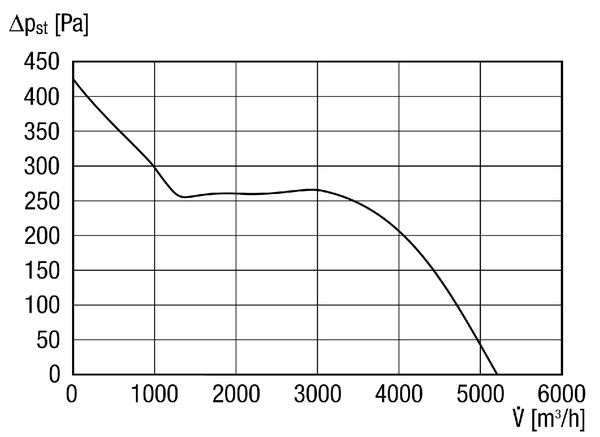

Courbe caractéristique

EDR 45 - Courbe caractéristique

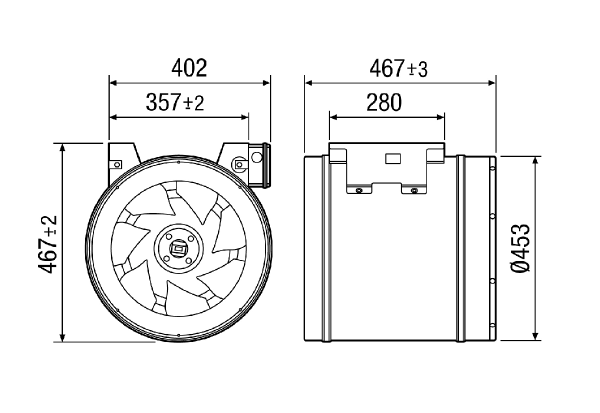

Dessin coté

EDR 45 - Dessin coté [mm]

Caractéristiques techniques

Article	EDR 45
Débit d'air	5.200 m³/h
Débit d'air_Nom.	3.500 m³/h / Mesure avec rendement optimal
Pression p_{fs, nominale}	246 Pa / Mesure avec rendement optimal
Vitesse de rotation n_nominale	1.435 1/min / Mesure avec rendement optimal
Vitesse de rotation	1.440 1/min
Type de turbine	diagonal
Vitesse variable	✔
Type de tension	Courant alternatif
Tension de service	230 V
Fréquence secteur	50 Hz
Puissance nominale	410 W / Mesure avec rendement optimal
I_Nominal	2,3 A / Mesure avec rendement optimal
I_Max	3,1 A
Type de protection	IP X4
Classe de température	F
Câble d'alimentation secteur	3 x 1,5 mm²
Position d'installation	vertical / horizontal
Boîtier matériau	Tôle d’acier, galvanisée
Couleur	gris argent
Poids	17,5 kg
Poids avec emballage	18,79 kg
Largeur nominale	450 mm
Largeur	467 mm
Hauteur	463 mm
Profondeur	467 mm
Largeur avec emballage	505 mm
Hauteur avec emballage	505 mm
Profondeur avec emballage	470 mm
Température des fluides à I_max	80 °C
Température ambiante	80 °C
Unité de conditionnement	1 pièce
Gamme	C
GTIN (EAN)	4012799806615
Référence	0080.0661

Article	EDR 45
Efficience globale η	50 %
Catégorie de mesurage	A
Catégorie d’efficacité	statique
Degré d'efficience N	64,2
Régulation électrique nécessaire	non
Année de fabrication	voir plaque signalétique
Nom du fabricant / N° d'enregistrement officiel / Lieu d'implantation du fabricant	Maico Elektroapparate Fabrik GmbH / Tribunal chargé de la tenue du registre, HRB 601233 / Villingen-Schwenningen
Réf.	0080.0661
P_BEP/ Débit d'air :_BEP / P_{fs, BEP}	0,445 kW / 3.500 m³/h / 246 Pa
n_BEP	1.435 1/min
Relation spécifique	≈ 1
Informations relatives au désassemblage et à l'élimination	voir Notice de montage
Informations relatives au montage, au fonctionnement et à la maintenance	voir Notice de montage
Objets utilisés pour le mesurage d'efficience non décrits par la catégorie de mesure	-
I_BEP	2,3 A
Niveau sonore_{L_WA5}	71 dB(A)

	63 Hz	125 Hz	250 Hz	500 Hz	1 kHz	2 kHz	4 kHz	8 kHz	Total
L_WA2, Niveau 2 (dB(A))	–	67	65	64	68	50	48	37	72
L_WA2, Niveau 3 (dB(A))	–	64	62	62	67	48	46	36	70
L_WA2, Niveau 4 (dB(A))	–	65	64	63	67	50	47	37	71
L_WA2, Niveau 5 (dB(A))	–	66	65	64	68	54	53	41	72
L_WA5, Niveau 2 (dB(A))	–	68	70	67	67	64	58	51	75
L_WA5, Niveau 3 (dB(A))	–	64	67	66	67	65	59	52	73
L_WA5, Niveau 4 (dB(A))	–	63	67	66	67	67	60	54	73
L_WA5, Niveau 5 (dB(A))	–	75	71	71	71	70	66	59	79
L_WA6, Niveau 2 (dB(A))	–	75	73	74	72	65	60	52	80
L_WA6, Niveau 3 (dB(A))	–	74	71	73	73	67	61	53	79
L_WA6, Niveau 4 (dB(A))	–	75	72	76	74	69	64	56	81
L_WA6, Niveau 5 (dB(A))	–	77	75	78	76	72	68	60	83

L_WA2= niveau sonore du boîtier en dB.

L_WA5= niveau sonore de l'aspiration libre en dB.

L_WA6= niveau sonore du soufflage libre en dB.

Mesure avec rendement optimal

Accessoires

Type de produit	Nom	Réf.	Prix*(EUR)
Manchette flexible	EL 45	0092.0155	sur demande
Disjoncteur-protecteur moteur	MVE 10-1	0157.1657	sur demande
Transformateur à 5 plots	TRE 3,3-2	0157.0159	sur demande
Transformateur à 5 plots, armoire électrique	TRE 3,3 S-2	0157.0163	sur demande
Graduateur à 5 niveaux pour transformateurs à 5 plots TRE...S -2/ TR...S-2	ESS 20	0157.0749	sur demande
Disjoncteur-protecteur moteur	MVE 10 N'est plus disponible	0157.0711	sur demande

Description du produit

Description duproduit

Ventilateur diagonal pour montage en conduit, DN 450

Pour un montage direct dans les conduits.
Refoulement de débits d'air moyens à élevés en présence de résistances élevées.
Les dimensions compactes, le faible poids et la plaque de montage intégrée facilitent le montage.
Le rendement élevé réduit les coûts d'exploitation : Le prix d'achat est amorti en une seule année selon la durée de fonctionnement.
Tuyère d'aspiration d'air à faibles turbulences.
Rotor diagonal avec stator en aval.
Les pales profilées de la turbine et du stator garantissent un débit optimal.
Avec diffuseur pour l'augmentation de la pression statique.
Le calfeutrage de fente entre la chambre d'aspiration et la chambre de pression réduit les pertes dues au débordement.
L'écoulement méridien prévient les turbulences.
Type de protection IP X4. Exception EDR 45 à EDR 56 IP 54.
Classe thermique F.
Matériau : tôle d'acier, galvanisée.

Raccordement électrique via bornier extérieur.
Régulation de vitesse possible via des transformateurs.
Protection thermique contre les surcharges en série.
En fonction de la version, les bornes des thermocontacts doivent être raccordées à un disjoncteur-protecteur moteur MVE 10-1 ou au circuit de courant de commande d'un contacteur.

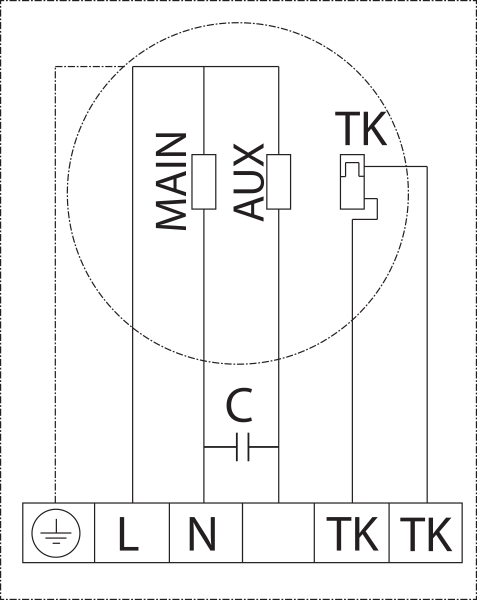

Schémas de branchement

TK - Thermocontact
