Abdeckung

ER-AB

Artikelnummer: 0084.0364
Hersteller: MAICO
Abdeckung für Ventilatoreinsatz ER EC, Ausführung mit Bewegungsmelder und intelligentem Zeitmodul
Einsatzbeispiele: Bad, Küche, Mehrfamilienhaus, Aufenthaltsraum, Esszimmer
Produktdatenblatt

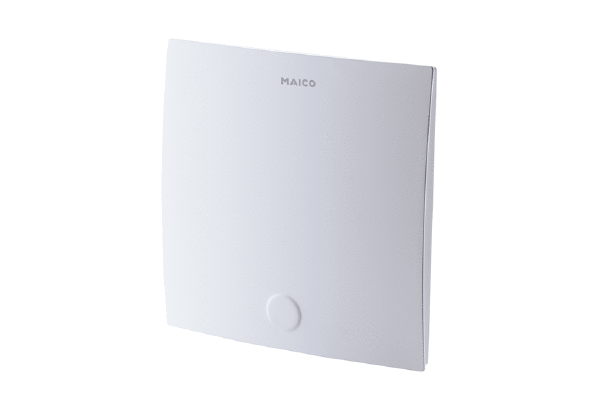

ER-AB IM0017667.PNG Abdeckung für Ventilatoreinsatz ER EC, Ausführung mit Bewegungsmelder und intelligentem Zeitmodul
Zurück
ER-A
ER-AK
ER-AH
ER-AB

Kennlinie

ER-AB - Kennlinie ER EC mit ER GH Ausblas hinten und ER GH AP/APB

I - Stufe 1

II - Stufe 2

  1. Werkseinstellungen für Grund- und Nennlaststufe in Verbindung mit Abdeckung ER-A
  2. Alternative Einstellungen für Grund- und Nennlaststufen in Verbindung mit den Abdeckungen ER-AK/..-AH/..-AB

ER-AB - Kennlinie ER EC und ER EC RF17 mit ER GH Ausblas seitlich

I - Stufe 1

II - Stufe 2

  1. Werkseinstellungen für Grund- und Nennlaststufe in Verbindung mit Abdeckung ER-A
  2. Alternative Einstellungen für Grund- und Nennlaststufen in Verbindung mit den Abdeckungen ER-AK/..-AH/..-AB

Maßzeichnung

ER-AB - Maßzeichnung [mm]

Technische Daten

ER-AB - Technische Daten

Artikel ER-AB
Ausführung Bewegungsmelder mit intelligentem Zeitmodul
Fördervolumen 20 m³/h / 30 m³/h / 40 m³/h / 60 m³/h / 100 m³/h / gemäß Werkseinstellung Stufe 1: 30 m³/h und Stufe 2: 60 m³/h
Luftrichtung Entlüftung
Schutzart IP X5
Einbauort Wand / Decke
Systemart dezentral
Material Gehäuse Kunststoff
Farbe verkehrsweiß, ähnlich RAL 9016
Gewicht 0,59 kg
Gewicht mit Verpackung 0,75 kg
Filterklasse ISO Coarse 30 % (G2)
Breite 281 mm
Höhe 281 mm
Tiefe 33 mm
Breite mit Verpackung 305 mm
Höhe mit Verpackung 450 mm
Tiefe mit Verpackung 295 mm
Fördermitteltemperatur bei IMax 40 °C
Einschaltverzögerung 0 s / 30 s / 60 s / 90 s / 120 s / Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich, 60 sek Werkseinstellung
Schalldruckpegel 15 dB(A) / 16 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / kombiniert mit ER GH; 27 dB(A) / 31 dB(A) / 35 dB(A) / 41 dB(A) / 51 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äqivalenten Absorptionsfläche AL = 10 m²
Zulassungsnummer Z-51.1-478
Verpackungseinheit 1 Stück
Sortiment B
GTIN (EAN) 4012799843641
Artikelnummer 0084.0364
Listenpreis, ohne Mehrwertsteuer
Bezug über den Fachgroßhandel*		 auf Anfrage



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Gesamt

LWA7, S1 (dB(A))

–

–

–

–

–

–

–

–

19

LWA7, S2 (dB(A))

–

–

–

–

–

–

–

–

20

LWA7, S3 (dB(A))

–

–

–

–

–

–

–

–

27

LWA7, S4 (dB(A))

–

–

–

–

–

–

–

–

39

LWA7, S5 (dB(A))

–

–

–

–

–

–

–

–

52

LWA7 = Gehäuse- und Freiansaug-Schallleistungspegel in dB

in Kombination mit ER GH; 31 dB(A) / 35 dB(A) / 39 dB(A) / 45 dB(A) / 55 dB(A) in Kombination mit ER GH AP/APB

Zubehör / Ersatzteile

ER-AB - Zubehör / Ersatzteile

Spezielles Zubehör

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Unterputzgehäuse ER GH 0084.0350 auf Anfrage
  • Auf den Merkzettel
Unterputzgehäuse ER GH-VWR 0093.1564 auf Anfrage
  • Auf den Merkzettel
Aufputzgehäuse ER GH AP 0084.0352 auf Anfrage
  • Auf den Merkzettel
Aufputzgehäuse, Brandschutz ER GH APB 0084.0353 auf Anfrage
  • Auf den Merkzettel
Ventilatoreinsatz ER EC 0084.0360 auf Anfrage
  • Auf den Merkzettel
Ventilatoreinsatz ER EC RF17 0093.0614 auf Anfrage
  • Auf den Merkzettel
Luftfilter, Ersatz ZF EC 0093.0758 auf Anfrage
  • Auf den Merkzettel
Luftfilter, Ersatz ZF EC Großpackung 0093.0759 auf Anfrage
  • Auf den Merkzettel
Luftfilter, Ersatz ZF ECD 0093.1561 auf Anfrage
  • Auf den Merkzettel

Ersatzteile

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Abdeckung Oberteil ABDO ER-AB E059.2047.9000 auf Anfrage
  • Auf den Merkzettel

Ersatzteil für

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Ventilatoreinsatz ER 17 VZ Nicht mehr lieferbar 0080.0236 auf Anfrage
  • Auf den Merkzettel
Ventilatoreinsatz ER 17 G Nicht mehr lieferbar 0080.0238 auf Anfrage
  • Auf den Merkzettel
Ventilatoreinsatz ER 17 F Nicht mehr lieferbar 0080.0237 auf Anfrage
  • Auf den Merkzettel
Ventilatoreinsatz ER 17/60 VZ Nicht mehr lieferbar 0080.0736 auf Anfrage
  • Auf den Merkzettel
Ventilatoreinsatz ER 17/60 G Nicht mehr lieferbar 0080.0738 auf Anfrage
  • Auf den Merkzettel
Ventilatoreinsatz ER 17/60 F Nicht mehr lieferbar 0080.0737 auf Anfrage
  • Auf den Merkzettel
Ventilatoreinsatz ER 17/100 VZ Nicht mehr lieferbar 0080.0740 auf Anfrage
  • Auf den Merkzettel
Ventilatoreinsatz ER 17/100 F Nicht mehr lieferbar 0080.0741 auf Anfrage
  • Auf den Merkzettel
Ventilatoreinsatz ER 17/100 H Nicht mehr lieferbar 0080.0744 auf Anfrage
  • Auf den Merkzettel
Ventilatoreinsatz ER 17/100 G Nicht mehr lieferbar 0080.0742 auf Anfrage
  • Auf den Merkzettel
Ventilatoreinsatz ER 17/60-1 VZ Nicht mehr lieferbar 0080.0781 auf Anfrage
  • Auf den Merkzettel
Ventilatoreinsatz ER 17/60-2 VZ Nicht mehr lieferbar 0080.0783 auf Anfrage
  • Auf den Merkzettel
Ventilatoreinsatz ER 17/60-2 F Nicht mehr lieferbar 0080.0784 auf Anfrage
  • Auf den Merkzettel
Ventilatoreinsatz ER 17/60-2 H Nicht mehr lieferbar 0080.0785 auf Anfrage
  • Auf den Merkzettel
Ventilatoreinsatz ER 17/60-2 G Nicht mehr lieferbar 0080.0786 auf Anfrage
  • Auf den Merkzettel

Produktbeschreibung

Produkt-beschreibung

ER-AB

Kurzinformation

Abdeckung für Ventilatoreinsatz ER EC, Ausführung mit Bewegungsmelder und intelligentem Zeitmodul

Produktbeschreibung

ER-AB - Ausführung mit Bewegungsmelder und intelligentem Zeitmodul

  • Abdeckung mit Bewegungsmelder, intelligentem Zeit-Modul und LED-Filterwechselanzeige.
  • Barrierefreies Produkt, da automatisches Ein-/ Ausschalten über integrierten Bewegungsmelder.
  • Alle Einstellungen über intuitive, kapazitive Bedienfläche, kein Eingriff auf Platine oder hantieren an 230 V-Komponenten notwendig.
  • Individuelle Einstellung der Fördervolumen (20/30/40/60/100 m³/h) möglich.
  • Elektrische Steckverbindung für schnelle, werkzeuglose Verbindung der Abdeckung mit dem Ventilator.
  • Steuerung der Volllaststufe per Bewegungsmelder. Nach detektierter Bewegung wird die Volllaststufe ohne Einschaltverzögerung aktiviert.
  • Reichweite des Bewegungsmelder: 5 m.
  • Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich, mit einstellbarer Einschaltverzögerung (0/30/60*/90/120 sek).
  • Bei manueller Bedienung (z. B. per Lichtschalter) gilt die eingestellte Einschaltverzögerung sowie Nachlaufzeit.
  • Einstellbare Nachlaufzeit der Volllaststufe (0/3/6/15*/24/30 min).
  • Einstellbare Tastensperre (Mieterschutz).
  • Schutzklasse II.

*Werkseinstellung

Besondere Eigenschaften

  • Strömungsoptimiertes, formschönes Design.
  • Werkzeuglos wechselbarer Filter.
  • Mit Filterwechselanzeige.

Merkmale

  • Das Gerät kann im Dauerbetrieb in der Grundlaststufe betrieben werden.
  • Schutzart IP X5 für Sicherheit im Bad.
  • Farbe verkehrsweiß ähnlich RAL 9016.
  • Für Einraumentlüftung mit einem einzelnen Ventilator.
  • Filter ISO Coarse 30 % (G2), Filterwechsel ohne Werkzeug.
  • Abdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.
  • Nicht drehzahlsteuerbar.
  • Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet).

*Werkseinstellung

Inhaltsverzeichnis

Schaltbilder

ER-AB - Schaltbilder

Anschlussvariante 1 Volllast für ER-A, ER-AK, ER-AH, ER-AB

opt - optional

MS - Motorsteuerung

Volllast schaltbar, kein Grundlastbetrieb

Anschluss folgt am Gehäuse



Anschlussvariante 2 Grundlast/Volllast für ER-A, ER-AK, ER-AH, ER-AB

opt - optional

MS - Motorsteuerung

Volllast schaltbar mit permanenter Grundlast

Anschluss erfolgt im Gehäuse



Anschlussvariante 3 Grundlast/Volllast für ER-A, ER-AK, ER-AH, ER-AB

opt - optional

MS - Motorsteuerung

Grund- und Volllast schaltbar

Anschluss erfolgt im Gehäuse



Anschlussvariante Intervall, Feuchte, Bewegung für ER-AK, ER-AH, ER-AB

MS - Motorsteuerung

Anschluss erfolgt im Gehäuse
