Radial-Dachventilator
DRD V 40/4 Ex
Hersteller: MAICO
Radial-Dachventilator, vertikal ausblasend, Nennleistung 0,55 kW, Fördervolumen 5418 m³/h, Drehstrom, für den... mehr Info
Einsatzbeispiele: Industriehalle, Gewerbehalle
Produktdatenblatt

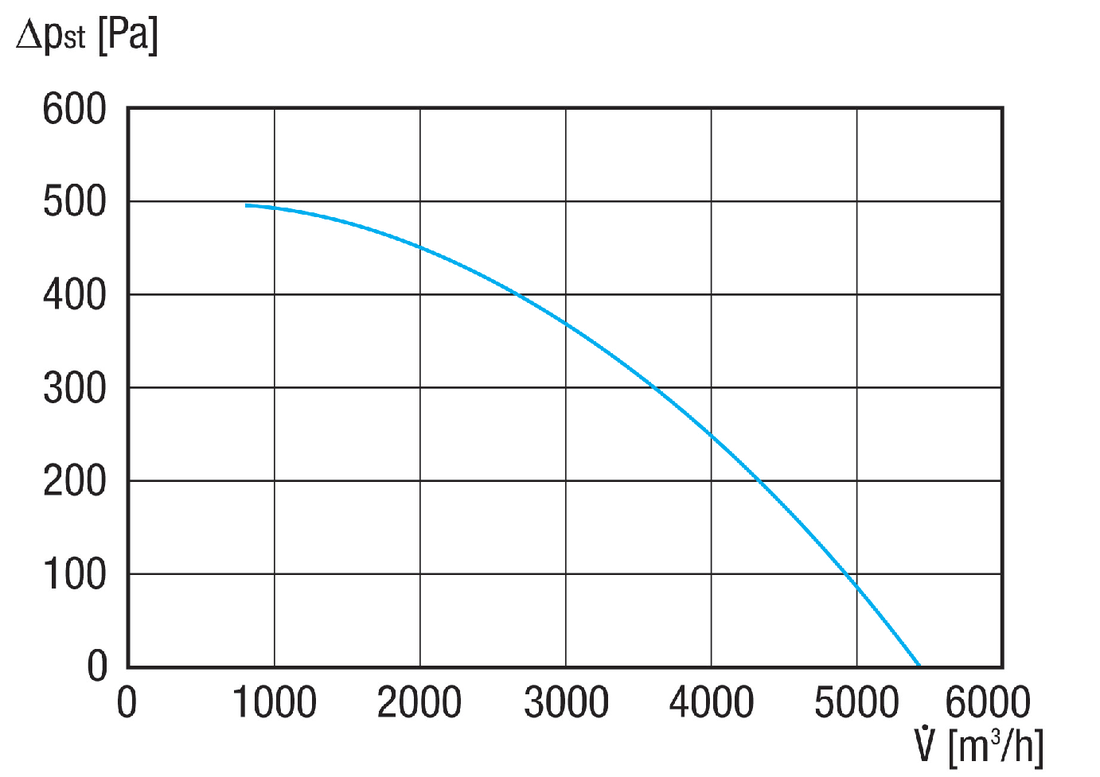

Kennlinie
Maßzeichnung

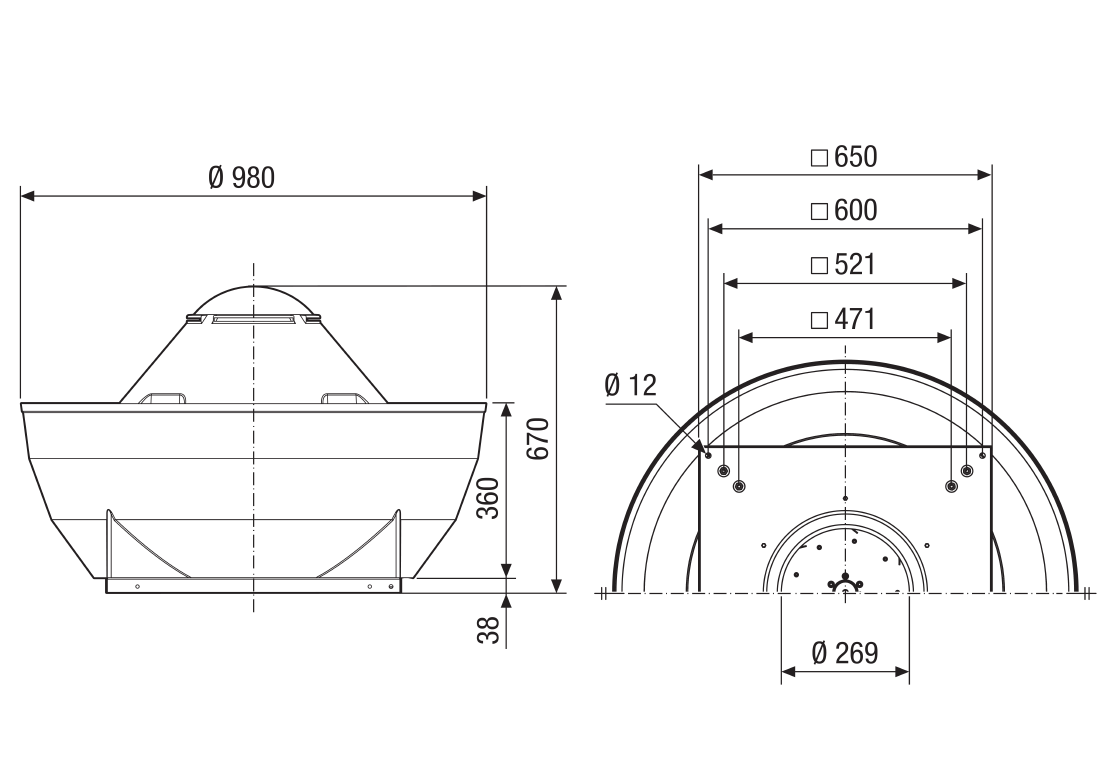

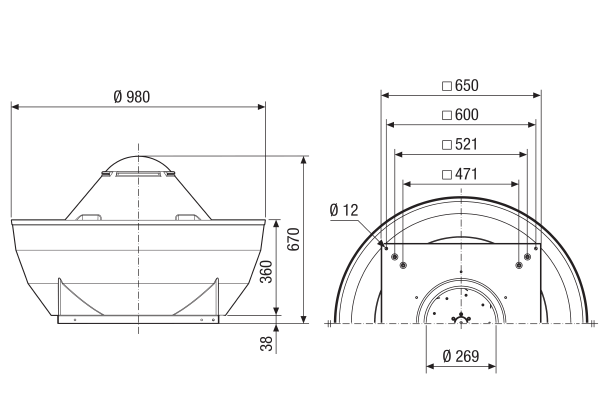

DRD V 40/4 Ex - Maßzeichnung [mm]
Technische Daten
DRD V 40/4 Ex - Technische Daten
Zubehör
DRD V 40/4 Ex - Zubehör
Spezielles Zubehör
| Produkttyp | Name | Art.-Nr. | Preis*(EUR) | Aktion |
|---|---|---|---|---|
| Thermistor Maschinenschutzrelais | TMS | 0157.0992 | auf Anfrage | |
| Differenzdruckschalter | DDEx 500 | 0157.0302 | auf Anfrage |
Allgemeines Zubehör
| Produkttyp | Name | Art.-Nr. | Preis*(EUR) | Aktion |
|---|---|---|---|---|
| Kanal-Verschlussklappe | VKRI HV 40-45 | 0073.0557 | auf Anfrage | |
| Schutzgitter | SGRI 63 | 0073.0045 | auf Anfrage | |
| Sockelschalldämpfer | SDI 40-45 | 0073.0033 | auf Anfrage | |
| Sockelschalldämpfer | SDVI 40-45 | 0073.0037 | auf Anfrage | |
| Dachsockel isoliert, für Flachdächer | SOFI 40-45 | 0073.0049 | auf Anfrage | |
| Montagerahmen | MRI 40-45 | 0073.0041 | auf Anfrage |
Produktbeschreibung
Produkt-beschreibung
DRD V 40/4 Ex
Kurzinformation
Radial-Dachventilator, vertikal ausblasend, Nennleistung 0,55 kW, Fördervolumen 5418 m³/h, Drehstrom, für den Einsatz in explosionsgefährdeten Bereichen, Medium: GasProduktbeschreibung
Merkmale
- Radial-Dachventilator für Anwendungen in explosionsgefährdeten Bereichen.
- Explosionsschutz und Zulassungen nach ATEX.
- Für alle Gase und Dämpfe der Ex-Gruppe IIA und IIB und zusätzlich für Wasserstoff qualifiziert.
- Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2 G Ex h IIB+H2 T4 Gb X.
- Für Einsatztemperaturen von -20 °C ≤ Ta ≤ +40 °C.
- MAICO Ex-Ventilatoren erfüllen die Sicherheitsanforderungen der Europäischen Richtlinie RL 2014/34/EU für Geräte und Schutzsysteme in explosionsgefährdeten Bereichen.
- Für Zone 1 und Zone 2
- Zündschutzarten: „d“ – druckfeste Kapselung und „c“ - konstruktive Sicherheit.
- Vertikal ausblasend.
- Geringer Geräuschpegel.
- Gehäuse aus verzinktem Stahlblech.
- Wetterschutzhaube aus Kunststoff.
- Motor außerhalb des Luftstroms.
- Stabile Transportösen ermöglichen einen Transport per Kran.
Drehstrommotor
- Asynchroner Drehstrommotor.
- Schutzart IP 55.
- IE3 Motor.
- Betriebsart S1 (Dauerbetrieb).
- Temperaturklasse T4.
- Drehzahlsteuerbar mit Frequenzumrichter.
- Zulässiger Frequenzbereich bei Drehzahlsteuerung mit Frequenzumrichter sind 20 Hz bis 50 Hz.
- Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem (Sicherheitseinrichtung gemäß Richtlinie RL 2014/34/EU) angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.
Elektrischer Anschluss
- Im Klemmenkasten am Motor.
- Kabelverschraubung in Ex d -Ausführung im Lieferumfang enthalten.
Sonderausführungen
- Auf Anfrage und gegen Mehrpreis sind folgende Sonderausführungen lieferbar:
- Ausführungen mit einer Betriebsfrequenz für 60 Hz.
Schaltbilder

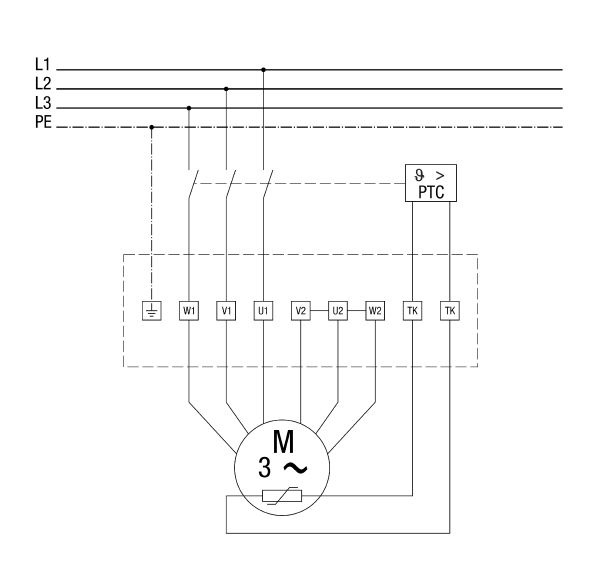

DRD V 40/4 Ex - Schaltbilder
Downloads / Videos
DRD V 40/4 Ex - Downloads / Videos
Vorgänger - Nachfolger
