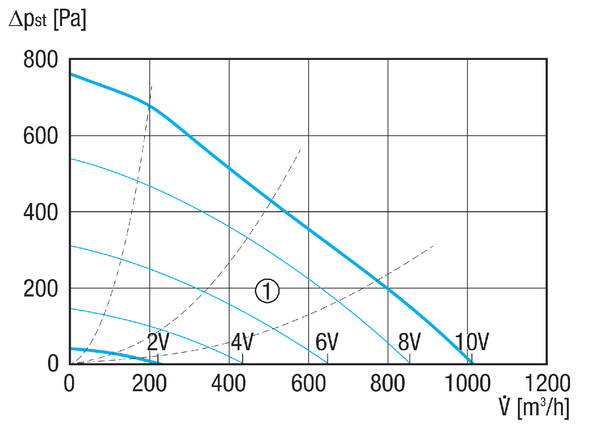

ERR 20/2 EC - Kennlinie
- Hilfskennlinien zu Steuerspannung 2 - 10 V
Radial-Rohrventilator
ERR 20/2 EC
Hersteller: MAICO
Radial-Rohrventilator, DN 200, Fördervolumen 1.017 m³/h, Motor mit EC-Technologie
Einsatzbeispiele: Maschinenabsaugung, Arbeitsplatzabsaugung, Fabrikationsstätte
Produktdatenblatt
Kennlinie
Maßzeichnung

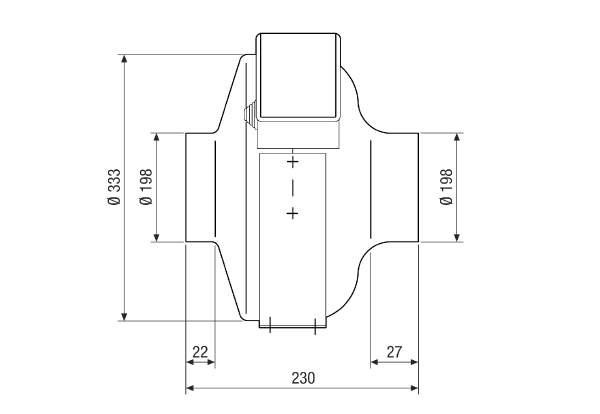

ERR 20/2 EC - Maßzeichnung [mm]
Technische Daten
ERR 20/2 EC - Technische Daten
Zubehör
ERR 20/2 EC - Zubehör
Spezielles Zubehör
| Produkttyp | Name | Art.-Nr. | Preis*(EUR) | Aktion |
|---|---|---|---|---|
| Befestigungsfuß | FUR 16S/20/25 | 0036.0088 | auf Anfrage |
Allgemeines Zubehör
Produktbeschreibung
Produkt-beschreibung
ERR 20/2 EC
Kurzinformation
Radial-Rohrventilator, DN 200, Fördervolumen 1.017 m³/h, Motor mit EC-TechnologieProduktbeschreibung
Merkmale
- Effizienter Radial-Rohrventilator aus pulverbeschichtetem Stahlblech gefertigt.
- Einsetzbar für Industrie-und Wohnbauinstallationen.
- Radiallaufrad mit rückwärtsgekrümmten Schaufeln.
- Geräuscharm und druckstark.
- Geringer Platzbedarf durch kompakte Abmessungen.
- Für direkten Einbau zwischen Rohrleitungen, je nach Einbaulage für Be- oder Entlüftung.
- Runde Anschlussstutzen saug-und druckseitig auf Norm-Rohre abgestimmt.
- Befestigungsfuß als Zubehör lieferbar.
Förderrichtung
- Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.
Motor
- Hocheffizienter EC-Motor.
- Stufenlos drehzahlsteuerbar.
- Robuster Motor mit Kugellager, wartungsfrei.
- Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.
Montagehinweise
- Einbau in jeder Lage möglich.
- Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem optionale elastische Manschetten ELR verwenden.
Elektrischer Anschluss
- Außenliegender Klemmkasten mit Kabeleinführungstülle.
Sicherheitshinweise
- Der Ventilator darf nur betrieben werden, wenn der Berührungsschutz des Laufrades nach DIN EN ISO 13857 für frei saugende Ventilatoren gewährleistet ist.
Schaltbilder
ERR 20/2 EC - Schaltbilder
Einstellbare Geschwindigkeit
Geschwindigkeit über Potentiometer einstellbar
Höchstgeschwindigkeit
Downloads / Videos
ERR 20/2 EC - Downloads / Videos
Vorgänger - Nachfolger
