Radial-Rohrventilator
ERR 16/1 S
Hersteller: MAICO
Radial-Rohrventilator, DN 160, Fördervolumen 720 m³/h, Wechselstrom
Einsatzbeispiele: Maschinenabsaugung, Arbeitsplatzabsaugung, Fabrikationsstätte, Lagerraum, Labor
Produktdatenblatt

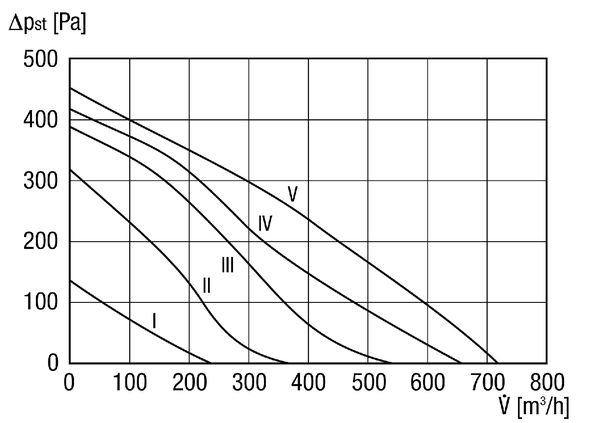

Kennlinie
Maßzeichnung

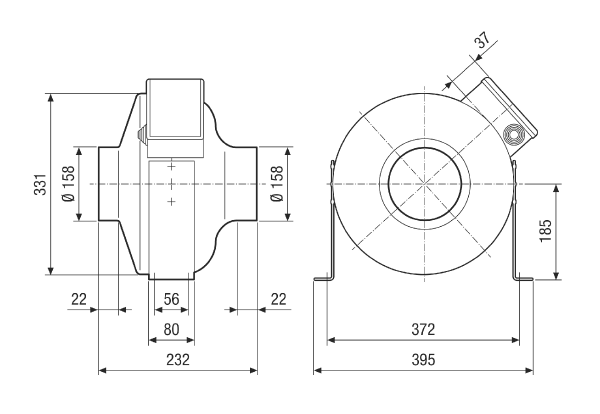

ERR 16/1 S - Maßzeichnung [mm]
Technische Daten
ERR 16/1 S - Technische Daten
Zubehör
ERR 16/1 S - Zubehör
Spezielles Zubehör
| Produkttyp | Name | Art.-Nr. | Preis*(EUR) | Aktion |
|---|---|---|---|---|
| Befestigungsfuß | FUR 16S/20/25 | 0036.0088 | auf Anfrage | |
| Drehzahlregelsystem | DRS | 0157.0188 | auf Anfrage |
Allgemeines Zubehör
Produktbeschreibung
Produkt-beschreibung
ERR 16/1 S
Kurzinformation
Radial-Rohrventilator, DN 160, Fördervolumen 720 m³/h, WechselstromProduktbeschreibung
Besondere Eigenschaften
- Effizienter Radial-Rohrventilator aus pulverbeschichtetem Stahlblech gefertigt.
- Einsetzbar für Industrie-und Wohnbauinstallationen.
- Radiallaufrad mit rückwärtsgekrümmten Schaufeln.
- Geräuscharm und druckstark.
- Geringer Platzbedarf durch kompakte Abmessungen.
- Für direkten Einbau zwischen Rohrleitungen, je nach Einbaulage für Be- oder Entlüftung.
- Runde Anschlussstutzen saug-und druckseitig auf Norm-Rohre abgestimmt.
- Befestigungsfuß als Zubehör lieferbar.
Förderrichtung
- Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.
Motor
- Einphasen Wechselstrommotor.
- Außenläufer-Kondensatormotor.
- Betriebskondensator anschlussfertig im Klemmenkasten.
- Drehzahlsteuerbar.
- Thermischer Überlastungsschutz (Temperaturfühler in Motorwicklung) serienmäßig.
- Der Überlastungsschutz schaltet den Ventilator bei Überhitzung automatisch ab.
- Robuster Motor mit Kugellager, wartungsfrei.
- Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.
Montagehinweise
- Einbau in jeder Lage möglich.
- Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem optionale elastische Manschetten ELR verwenden.
Elektrischer Anschluss
- Außenliegender Klemmenkasten mit Kabeleinführungstülle.
Sicherheitshinweise
- Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu optionales Schutzgitter SGR anbringen.
Schaltbilder
ERR 16/1 S - Schaltbilder
Elektrolufterhitzer ERH... mit Luftstromwächter LW 9 und Drehzahlsteller ST
K1 - Freigabe Heizung (US16T)
ERR .. / 1 - Radial-Ventilator
LW 9 - Luftstromwächter
ETL 16 P - Elektronische Temperaturregelung
DTL 16 P - Elektronische Temperaturregelung
FL 30P Kanalfühler
ST.. STU.., STS.. - Drehzahlsteller
ERH - Elektrolufterhitzer
F1 - Temperaturbegrenzer
F2 - Sicherheitstemperaturbegrenzer
N - Nachtabsenkung
- Nur bei DTL 16 P
Radialventilator
Radialventilator mit Hygrostat HY 230/HY 230 I
Radialventilator mit Drehzahlsteller ST/STU/STS
Radialventilator mit 5-Stufentransformator TRE
Rohrventilator mit Elektro-Lufterhitzer ERH 16-2 R
S1 - Anlage Ein
US16 - Allpoliger Trennschalter (Schütz)
ERR... - Radial-Rohrventilator
ERH...R - Elektro-Lufterhitzer: ERH16-2R
B=Brücke Int/Ext muß geschlossen sein
C=Einstellung des Potentiometers nicht verändern
D=Sollwertpoti für MIN-Begrenzung
E=Sollwertpoti für MAX-Begrenzung
F=Brücke für MAX-Begrenzung, Brücke muß geschlossen sein!
G=wenn Brücke geschlossen, dann auch MIN-Begrenzung aktiv
FR30P - Ext. Sollwertregler (0-30°C) mit Raumfühler
FL30P - Ext. Kanalfühler für MIN, MAX-Begrenzung
LW9 - Luftströmungswächter (in Stellg. N)
Montage LW9-Sensor an Lufterhitzer-Eingangseite
Sollwerteinstellung 0-30°C und Erfassung der Raumtemperatur mit FR30P
Min/Max-Begrenzung 0-60°C im Zuluftkanal mit FL60P
Rohrventilator mit Elektro-Lufterhitzer DRH 16-5R und DRH 20-6R
S1 - Anlage Ein
US16 - Allpoliger Trennschalter (Schütz)
ERR... - Radial-Rohrventilator
DRH...R - Elektro-Lufterhitzer: DRH16-2R oder DRH20-6R
B=Brücke Int/Ext muß geschlossen sein
C=Einstellung des Potentiometers nicht verändern
D=Sollwertpoti für MIN-Begrenzung
E=Sollwertpoti für MAX-Begrenzung
F=Brücke für MAX-Begrenzung, Brücke muß geschlossen sein!
G=wenn Brücke geschlossen, dann auch MIN-Begrenzung aktiv
FR30P - Ext. Sollwertregler (0-30°C) mit Raumfühler
FL30P - Ext. Kanalfühler für MIN, MAX-Begrenzung
LW9 - Luftströmungswächter (in Stellg. N)
Montage LW9-Sensor an Lufterhitzer-Eingangseite
Sollwerteinstellung 0-30°C und Erfassung der Raumtemperatur mit FR30P
Min/Max-Begrenzung 0-60°C im Zuluftkanal mit FL60P
Rohrventilator mit Elektro-Lufterhitzer DRH 25-9R, DRH 31-12R, DRH 35-12R und DRH 40-12R
S1 - Anlage Ein
S - Sensor
US16 - Allpoliger Trennschalter (Schütz)
ERR... - Radial-Rohrventilator
DRH...R - Elektro-Lufterhitzer: DRH 25-9R, DRH 31-12R, DRH 35-12R, DRH 40-12R
B=Brücke Int/Ext muß geschlossen sein
C=Einstellung des Potentiometers nicht verändern
D=Sollwertpoti für MIN-Begrenzung
E=Sollwertpoti für MAX-Begrenzung
F=Brücke für MAX-Begrenzung, Brücke muß geschlossen sein!
G=wenn Brücke geschlossen, dann auch MIN-Begrenzung aktiv
FR30P - Ext. Sollwertregler (0-30°C) mit Raumfühler
FL60P - Ext. Kanalfühler für MIN,MAX-Begrenzung
LW9 - Luftströmungswächter (in Stellg. N)
Montage LW9-Sensor an Lufterhitzer-Eingangseite
Sollwerteinstellung 0-30°C und Erfassung der Raumtemperatur mit FR30P
Min/Max-Begrenzung 0-60°C im Zuluftkanal mit FL60P
