Perfekt ausbalanciertes Raumklima im Eigenheim - MAICO stattet 4-Familienhaus mit kontrollierter Be- und Entlüftung aus

Das Wohnbauprojekt

Die heutzutage besonders dichte und energetische Bauweise macht eine Lüftungslösung erforderlich, die für eine regelmäßige Be- und Entlüftung sorgt. Gerade beim Neubau von Wohnhäusern oder der Sanierung von Altbaubestand kommt dies zum Tragen.

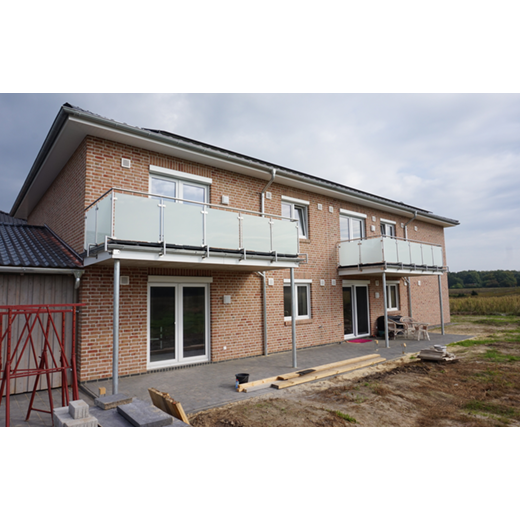

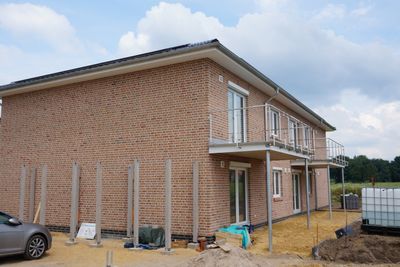

So auch beim Neubau einen 4-Familienhauses mit Carports in Hagen. Hier wurde bereits bei der Planung darauf geachtet, dass durch eine geeignete Lüftungslösung für einen stetigen Luftaustausch gesorgt wird. So werden Feuchteschäden und Schimmelbefall vorgebeugt und die Bausubstanz nachhaltig geschützt. Außerdem profitieren die Bewohner von bester und vor allem rundum gesunder Raumluft.

Anforderungen an die Lüftung

Die Anforderung des Bauherrn an die Lüftungslösung bezog sich vor allem auf einen leisen Betrieb und eine Förderfähigkeit nach KfW-Standard.

Dem Architekten bzw. Planer hingegen war besonders wichtig, dass ein qualitativ hochwertiges Gerät eingebaut wird, das zuverlässig und energieeffizient für bestes Raumklima sorgt und die Gebäudesubstanz effektiv und nachhaltig vor Schimmelbefall schützt.

Der ausführende Installateursbetrieb Björn Ehlers aus Schwanewede achtete bei der Ausschreibung auf einen Markenhersteller, der 3-stufig arbeitet und ein gutes Preis-Leistungsverhältnis bietet.

Umsetzung in der Praxis

Aufgrund der gestellten Anforderungen der für dieses Bauprojekt Verantwortlichen wurde von Seiten MAICO eine dezentrale Lüftungslösung, kombiniert mit einer Abluftlösung in Badezimmer und Hauswirtschaftraum vorgeschlagen.

So wurden für das 4-Familienhaus in Hagen insgesamt 18 Stück PushPull 45 O und die Außenabdeckungen PushPull 45 AK, 2 Stück ER EC und die Abdeckungen ER-AK sowie 4 Stück ECA 100 ipro KH eingeplant. Als weitere Zubehörkomponenten wurden 4 Stück der Raumluftsteuerungen RLS 45 K sowie Schutzgitter SG 100 kombiniert.

Die im 4-Familienhaus eingesetzten Lüftungskomponenten im Überblick

PushPull 45

PushPull 45 ist eines der derzeit fortschrittlichsten Einzelraum-Lüftungsgeräte mit Wärmerückgewinnung auf dem Markt. Die sensorgesteuerte Lüftung sorgt durch wechselnden Zu- und Abluftbetrieb mit korrespondierenden PushPull-Geräten für ein perfekt ausbalanciertes Raumklima in Schlaf- und Wohnräumen. Dabei lässt sich der Betrieb auch ganz bequem z.B. per EnOcean Funkmodul ansteuern.

Dank des energiesparenden EC-Motors und einem Keramik-Wärmetauscher, der über 80% Wärmerückgewinnung möglich macht, arbeitet PushPull 45 äußerst effizient und ressourcenschonend.

PushPull 45 lässt sich schnell und unkompliziert installieren, da die aufwändige Verlegung von Lüftungsrohren entfällt. Eine komfortable Software gewährleistet eine einfache Inbetriebnahme.

Drei bedarfsorientierte Betriebsarten, fünf Lüftungsstufen, verschiedene Sensoren und Schnittstellenmodule sorgen für größte Flexibilität beim individuellen Lüftungsmanagement.

Der sehr leise aber dennoch leistungsstarke Betrieb wirkt in keiner Weise störend für die Bewohner.

Das PushPull 45 O verfügt über einen Tastschalter mit LED-Anzeige. Der Innenverschluss ist ständig geöffnet, kann jedoch wenn die Lüftung abgeschaltet ist, manuell mit einer Klappe geschlossen werden. Dies ist dann wichtig, wenn es draußen sehr hohe Minusgrade hat oder bei stärkerer Rauchentwicklung in der Umgebung.

ER EC

Der ER EC wurde speziell zur leistungsstarken Entlüftung von Badezimmern und Toilettenräumen mehrgeschossiger Wohngebäude, Hotels oder Bürokomplexe konzipiert. Seine intelligente Technik sorgt zuverlässig dafür, dass feuchte Luft sowie Gerüche auf direktem Weg abtransportiert und ins Freie befördert werden. So entsteht rund um die Uhr ein frisches, angenehmes Raumklima.

Mit seinen verschiedenen Technikvarianten wird der ER EC allen Anforderungen der Wohnungswirtschaft gemäß DIN 18017-3 und DIN 1946-6 gerecht.

Das hohe Druckvermögen des ER EC garantiert ein konstantes Fördervolumen bei gleichzeitigem Betrieb mehrerer Ventilatoren.

Der ER EC ist in den Steuerungsvarianten ER-A (Standardausführung), ER-AK (Komfortausführung), ER-AH (Ausführung mit Feuchtesteuerung) sowie ER-AB (mit Bewegungssensor) erhältlich.

Die ER EC Ausführungen laufen im Grundlastbetrieb mit 30 m³/h. Über einen Lichtschalter bzw. separaten Schalter kann in den Volllastbetrieb mit 60 m³/h gewechselt werden. Die Komfortausführung bzw. die Ausführungen mit Bewegungs- und Feuchtesensor verfügen über weitere Lüftungsstufen. Das Ein- und Ausschalten der Grundlast ist ebenfalls über einen Schalter möglich.

Bei den Ausführungen ER-AK, ER-AH und ER-AB sind die Steuerung sowie das Touch-Bedienelement direkt in den stilvollen, flachen Designabdeckungen integriert. Durch den einfachen Austausch der Abdeckung kann also später - falls gewünscht - eine andere Steuerung realisiert werden, wie beispielsweise die barrierefreie Steuerung mit Bewegungssensor.

Die Abdeckung selbst ist um 5 Grad drehbar, sodass eine perfekte Ausrichtung des Geräts möglich ist.

Die Filterwechselanzeige mit Reset-Funktion garantiert einen durchweg hygienischen Betrieb und erinnert den Anwender an den rechtzeitigen, ohne Werkzeug durchführbaren Filtertausch.

Der ER EC ist mit einem hocheffizienten, robusten EC-Motor ausgestattet, der über beidseitig geschlossene Kugellager verfügt. Der Motor verbraucht nur wenig Energie und bietet einen thermischen Überlastungsschutz. Des Weiteren arbeiten die Ventilatoren dank niedriger Drehzahl angenehm leise und in keiner Weise störend für die anwesenden Personen.

Die Montage des ER EC gestaltet sich besonders einfach und komfortabel, ohne Werkzeug und mittels praktischer Schnappverschlüsse sowie elektrischen Steckverbindern.

ECA 100 ipro

Der Kleinraumventilator ECA 100 ipro stellt eine bedarfsorientierte Entlüftung, ganz ohne kalte Zugluft sicher.

Der ECA 100 ipro wartet mit vier, auf das jeweilige Einsatzgebiet und die jeweiligen Bedürfnisse zugeschnittenen Betriebsprogrammen auf. Auch die Einschaltverzögerung und die Nachlaufzeit lassen sich problemlos und flexibel variieren. Mit Hilfe von Taster und einer grünen LED-Anzeige kann der Bewohner selbst schnell und einfach die gewünschten Zeiten einstellen und auch wieder ändern.

Weiter sind zahlreiche Steuerungsvarianten verfügbar: von der Standardvariante über die vollautomatische, 2-stufige Feuchtesteuerung, Lichtsteuerung bis hin zum Bewegungsmelder wird beim ECA ipro höchster Komfort geboten. So lässt sich auch eine „Barrierefreie Lüftung“ einfach umsetzen.

Ob im heimischen Bad, in Hotelzimmern, WC‘s, Fitness- oder Warteräumen – mit der Produktreihe ECA 100 ipro und ECA 150 ipro stehen dank der einstellbaren Betriebsprogramme für jeden Raumtyp die richtigen Lüftungsstufen und Intervalle zur Verfügung. Das passende Lüftungsprogramm wird vom Installateur bereits bei der Montage des Ventilators eingestellt.

Diese Programme lassen sich wählen:

• Das Komfort-Programm bietet eine leise Entlüftung während der Nutzung des Badezimmers/WC‘s und eine intensive Lüftung in der Nachlaufzeit
• Das Nacht-Programm entlüftet während der Raumnutzung intensiv und arbeitet während der Nachlaufzeit leise nach
• Das Spar-Programm entlüftet permanent leise und somit besonders wirtschaftlich, was sich vor allem in Abstellkammern oder Hauswirtschaftsräumen anbietet
• Das Power-Programm entlüftet permanent intensiv, geeignet für stark beanspruchte Räumlichkeiten wie bspw. Saunavorräume

Der ECA 100 ipro arbeitet extrem effizient und verbraucht weniger Strom als eine Energiesparlampe.

Hinter der formschönen Designabdeckung wird die Ansaugung elegant und stilvoll versteckt.

Alle ECA ipro Versionen sind auch mit elektrischem Innenverschluss erhältlich. Vorteil: Bei kalter Witterung bleibt nahezu die komplette Wärme im Raum. Erst beim Betrieb des Ventilators öffnet sich der Innenverschluss.

Des Weiteren ist eine Reihe der ECA ipro Ventilatoren auch mit Funkempfänger erhältlich. Diese werden mit dem Funkschalter DS RC betätigt. Damit entfällt die Steuerleitung zum Ventilator.

Der ECA 100 ipro KH bietet zusätzlich eine vollautomatische Feuchtesteuerung dank integriertem Feuchtesensor und kann somit auch hervorragend in barrierefreien Ablufträumen eingesetzt werden. Der Ventilator schält sich in Abhängigkeit der Raumfeuchte automatisch ein und entlüftet je nach vorhandener Feuchte in 2 Leistungsstufen. Das Abschalten erfolgt ebenfalls vollautomatisch in Abhängigkeit der absoluten Raumfeuchte.

Erfolgreiche Umsetzung des Lüftungskonzepts im Neubau des 4-Familienhauses in Hagen

Den Anforderungen des Bauherrn und der Verantwortlichen des 4-Familienhauses in Hagen an die Lüftung konnte MAICO mit professioneller Beratung sowie der Auswahl und Ausarbeitung eines geeigneten Lüftungskonzepts mit passenden Zubehörkomponenten erfolgreich begegnen.

Die Bewohner profitieren von einem gesunden, frischen Raumklima, das kosten- und energiesparend erzeugt wird.

Der regelmäßige Luftaustausch sorgt für einen schnellen Abtransport von verbrauchter, feuchter Raumluft, aber auch von Viren und Bakterien, schlechten Gerüchen und Ausdünstungen aus Möbeln, Textilien usw. Für die nötige Frischluftzufuhr sorgt das PushPull 45. Es entsteht also aufgrund der Kombination perfekt zusammenarbeitender Lüftungskomponenten ein dauerhaft ausbalanciertes Raumklima zum Wohlfühlen.
