Radial-Außenwandventilator
AWV 15
Hersteller: MAICO
Außenwandventilator, DN 150, Fördervolumen 340 m³/h, Wechselstrom
Einsatzbeispiele: Maschinenabsaugung, Arbeitsstätte, Gewerberaum, Fitnessraum, Kantine
Produktdatenblatt

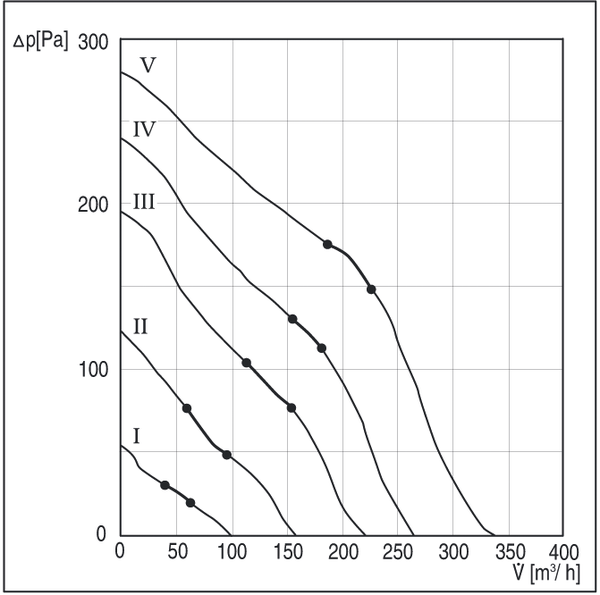

Kennlinie
Maßzeichnung
AWV 15 - Maßzeichnung [mm]
A: 260 mm
B: 355 mm
C: 92 mm
D: 131 mm
E: 148 mm
F: 130 mm
G: 146 mm
B: 355 mm
C: 92 mm
D: 131 mm
E: 148 mm
F: 130 mm
G: 146 mm
Technische Daten
AWV 15 - Technische Daten
Zubehör
AWV 15 - Zubehör
Spezielles Zubehör
| Produkttyp | Name | Art.-Nr. | Preis*(EUR) | Aktion |
|---|---|---|---|---|
| Drehzahlregelsystem | DRS | 0157.0188 | auf Anfrage |
Allgemeines Zubehör
| Produkttyp | Name | Art.-Nr. | Preis*(EUR) | Aktion |
|---|---|---|---|---|
| Rohrschalldämpfer | RSR 15 Restposten | 0092.0313 | auf Anfrage | |
| Rohrschalldämpfer | RSR 15/50 Restposten | 0092.0323 | auf Anfrage | |
| Rohrschalldämpfer | RSR 15-1 | 0092.0594 | auf Anfrage | |
| Rohrschalldämpfer | RSR 15/50-1 | 0092.0602 | auf Anfrage | |
| Luftfilter | TFE 15-4 | 0149.0076 | auf Anfrage | |
| Luftfilter | TFE 15-7 | 0149.0051 | auf Anfrage | |
| Drehzahlsteller | STX 1,5 | 0157.1561 | auf Anfrage | |
| 5-Stufentransformator | TRE 0,4-2 | 0157.0156 | auf Anfrage | |
| Luftfilter | TFE 15-5 Nicht mehr lieferbar | 0149.0060 | auf Anfrage | |
| Drehzahlsteller | ST 1 Nicht mehr lieferbar | 0157.0810 | auf Anfrage | |
| Drehzahlsteller | STU 1 Nicht mehr lieferbar | 0157.0814 | auf Anfrage |
Produktbeschreibung
Produkt-beschreibung
AWV 15
Kurzinformation
Außenwandventilator, DN 150, Fördervolumen 340 m³/h, WechselstromProduktbeschreibung
Merkmale
- Förderung kleinerer bis mittlerer Luftmengen bei hohen Widerständen.
- Ideal für Sanierungen und nachträglichen Einbau aufgrund von Außenmontage.
- Optimaler Wirkungsgrad, geringe Unterhaltskosten.
- Radiallaufräder aus Kunststoff, mit rückwärtsgekrümmten Schaufeln.
- Anschlussstutzen saugseitig für Einbau an Lüftungsleitungen.
- Verschlussklappe integriert.
- Material Gehäuse: Stahlblech, pulverbeschichtet.
Motor
- Kondensatormotor.
- Drehzahlsteuerbar.
- Thermischer Überlastungsschutz serienmäßig.
- Robuster Motor mit Kugellager, wartungsfrei.
- Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saugseite.
Montagehinweise
- Zur Montage an der Außenwand.
Sicherheitshinweise
- Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist.
Schaltbilder
AWV 15 - Schaltbilder
