Radial-Außenwandventilator

AWV 15 S

Artikelnummer: 0080.0997
Hersteller: MAICO
Außenwandventilator, DN 150, Fördervolumen 620 m³/h, Wechselstrom
Einsatzbeispiele: Maschinenabsaugung, Arbeitsstätte, Gewerberaum, Fitnessraum, Kantine
Produktdatenblatt
AWV 15 S IM0009893.PNG Außenwandventilator, DN 150, Fördervolumen 620 m³/h, Wechselstrom
Zurück
  • Auf den Merkzettel
AWV 10
AWV 15
AWV 15 S
AWV 20
AWV 20 S

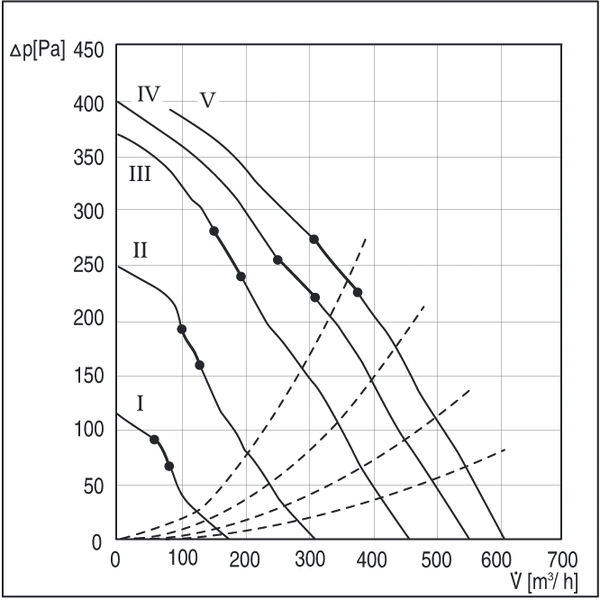

Kennlinie

AWV 15 S - Kennlinie

Maßzeichnung

AWV 15 S - Maßzeichnung [mm]

A: 360 mm
B: 450 mm
C: 116 mm
D: 155 mm
E: 148 mm
F: 180 mm
G: 180 mm

Technische Daten

AWV 15 S - Technische Daten

Artikel AWV 15 S
Fördervolumen 620 m³/h
Drehzahl 2.614 1/min
Drehzahlsteuerbar ✔
Reversierbarkeit −
SEC average -26 kWh/(m²*a)
Energieeffizienzklasse C
Spannungsart Wechselstrom
Bemessungsspannung 230 V
Netzfrequenz 50 Hz
Nennleistung 106 W
IMax 0,46 A
Schutzart IP X4
Wärmeklasse B
Einbauort Außenwand
Einbaulage senkrecht / waagerecht
Material Stahlblech, verzinkt
Material Gehäuse Stahlblech, pulverbeschichtet
Gewicht 7,58 kg
Gewicht mit Verpackung 8,3 kg
Nennweite 150 mm
Breite 360 mm
Höhe 450 mm
Tiefe 155 mm
Breite mit Verpackung 375 mm
Höhe mit Verpackung 475 mm
Tiefe mit Verpackung 180 mm
Fördermitteltemperatur bei IMax -20 °C bis 40 °C
Verpackungseinheit 1 Stück
Sortiment C
GTIN (EAN) 4012799809975
Artikelnummer 0080.0997
Listenpreis, ohne Mehrwertsteuer
Bezug über den Fachgroßhandel*		 auf Anfrage



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Gesamt

LWA5, S5 (dB(A))

–

–

–

–

–

–

–

–

74

LWA5 = Freiansaug-Schallleistungspegel in dB

Zubehör

AWV 15 S - Zubehör

Spezielles Zubehör

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Drehzahlregelsystem DRS 0157.0188 auf Anfrage
  • Auf den Merkzettel

Allgemeines Zubehör

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Rohrschalldämpfer RSR 15 Restposten 0092.0313 auf Anfrage
  • Auf den Merkzettel
Rohrschalldämpfer RSR 15/50 Restposten 0092.0323 auf Anfrage
  • Auf den Merkzettel
Rohrschalldämpfer RSR 15-1 0092.0594 auf Anfrage
  • Auf den Merkzettel
Rohrschalldämpfer RSR 15/50-1 0092.0602 auf Anfrage
  • Auf den Merkzettel
Luftfilter TFE 15-4 0149.0076 auf Anfrage
  • Auf den Merkzettel
Luftfilter TFE 15-7 0149.0051 auf Anfrage
  • Auf den Merkzettel
Drehzahlsteller STX 1,5 0157.1561 auf Anfrage
  • Auf den Merkzettel
5-Stufentransformator TRE 0,6-2 0157.0157 auf Anfrage
  • Auf den Merkzettel
Luftfilter TFE 15-5 Nicht mehr lieferbar 0149.0060 auf Anfrage
  • Auf den Merkzettel
Drehzahlsteller ST 1 Nicht mehr lieferbar 0157.0810 auf Anfrage
  • Auf den Merkzettel
Drehzahlsteller STU 1 Nicht mehr lieferbar 0157.0814 auf Anfrage
  • Auf den Merkzettel

Produktbeschreibung

Produkt-beschreibung

AWV 15 S

Kurzinformation

Außenwandventilator, DN 150, Fördervolumen 620 m³/h, Wechselstrom

Produktbeschreibung

Merkmale

  • Förderung kleinerer bis mittlerer Luftmengen bei hohen Widerständen.
  • Ideal für Sanierungen und nachträglichen Einbau aufgrund von Außenmontage.
  • Optimaler Wirkungsgrad, geringe Unterhaltskosten.
  • Radiallaufräder aus Kunststoff, mit rückwärtsgekrümmten Schaufeln.
  • Anschlussstutzen saugseitig für Einbau an Lüftungsleitungen.
  • Verschlussklappe integriert.
  • Material Gehäuse: Stahlblech, pulverbeschichtet.

Motor

  • Kondensatormotor.
  • Drehzahlsteuerbar.
  • Thermischer Überlastungsschutz serienmäßig.
  • Robuster Motor mit Kugellager, wartungsfrei.
  • Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saugseite.

Montagehinweise

  • Zur Montage an der Außenwand.

Sicherheitshinweise

  • Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist.
